Branchements électriques
Assurez- -vous que le câblage effectué sur place respecte les normes
anti- -incendie locales et nationales, les codes de sécurité, les codes
électriques, et que le voltage appliqué au système est situé dans les
limites des indications données sur la plaque signalétique de
l'appareil. Contactez le fournisseur d'électricité local pour corriger
une tension impropre. Voir la plaque signalétique de l'appareil pour
obtenir les recommandations relatives aux dispositifs de protection
de circuit.
REMARQUE : Faites fonctionner le système en dehors des limites
de voltage définies constitue un abus et pourrait affecter la fiabilité
de l'appareil. Voir la plaque signalétique de l'appareil. N'installez
pas l'appareil au sein d'un système où le courant peut fluctuer hors
des limites admissibles.
REMARQUE : Utilisez uniquement du fil de cuivre entre le
sectionneur et l'appareil.
REMARQUE : Installez un sectionneur de circuit de taille
appropriée tel que défini par le Code national de l'électricité pour
que celui- -ci puisse supporter l'appel de courant nécessaire lors du
démarrage de l'appareil. Le sectionneur doit être placé en vue de
l'appareil et facilement accessible (Section 440- -14 de NEC).
Acheminement de tous les fils de terre et les fils
d alimentation
'
Retirez la trappe d'accès pour accéder au câblage de l'appareil.
Acheminez les fils du sectionneur par le trou fourni des fils
d'alimentation et dans le boîtier de commande de l'appareil.
AVERTISSEMENT
!
RISQUE D'ÉLECTROCUTION
Le non- -respect de cet avertissement pourrait provoquer des
blessures, voire la mort.
L'armoire électrique doit avoir une mise à la terre continue
(ininterrompue ou non coupée), afin de réduire au minimum les
risques de blessures en cas de défaillance électrique éventuelle.
Ce circuit de mise à la terre, lorsqu'il est installé en conformité
avec les codes d'électricité en vigueur, peut être un fil électrique
ou un conduit en métal.
Branchement des fils d'alimentation et de terre
Par mesure de sécurité, branchez le fil de terre à la borne de terre
dans le boîtier de commande. Raccordez le câblage d'alimentation
au contacteur comme illustré à la figure 6.
DISJONCTEUR
CONFORME AUX EXIGENCES DU NEC ET
DES CODES LOCAUX
CÂBLAGE
ÉLECTRIQUE SUR LE TERRAIN
CÂBLAGE DE MISE À LA TERRE
SUR LE TERRAIN

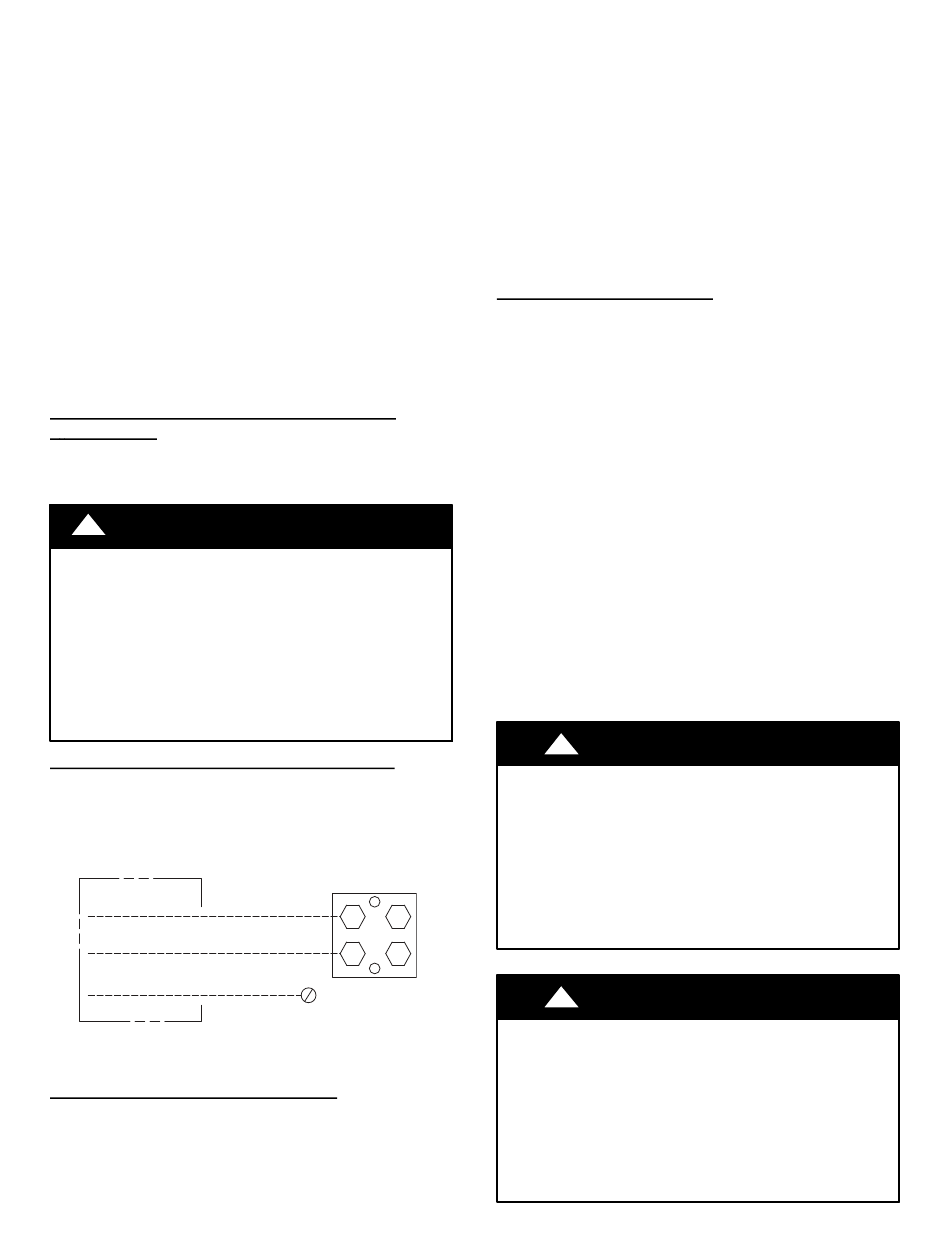

Figure 6 – Raccords de conduite
Branchement du câblage de commande
Acheminez les fils de commande de 24 V à travers l'œillet du
câblage de commande et raccordez les fils au câblage de
commande (consultez la figure 7). Consultez les instructions
d'installation fournies avec le thermostat.
CONTACTEUR
COSSE
DE MASSE
A91056
Utilisez un fil chromocodé, calibre n° 18 AWG, isolé (35_C
minimum). Si le thermostat se trouve à plus de 30,48 m (100 pi) de
l'appareil, distance mesurée le long du câblage de commande,
utilisez des fils de calibre 16 AWG codés par couleur et isolés pour
éviter toute baisse de tension excessive.
Tout le câblage doit être de classe 1, Code national de l'électricité,
et bien séparé des fils d'alimentation (entrée de courant).
Utiliser le transformateur de la fournaise, le transformateur du
serpentin du ventilateur, ou un transformateur accessoire pour la
commande d'alimentation, 24 V/40 VA minimum.
REMARQUE : Le fait d'utiliser des accessoires de 24 V peut
dépasser l'exigence minimale d'alimentation
Déterminez la charge totale du transformateur et augmentez la
capacité du transformateur ou divisez la charge au moyen d'un
transformateur accessoire adéquat.
Vérification finale du câblage
IMPORTANT : Vérifiez le câblage effectué en usine ainsi que les
branchements des fils effectués sur le lieu d'installation pour vous
assurer que les extrémités
l'acheminement des fils électriques pour vous assurer qu'ils ne sont
pas en contact avec des tubes, des pièces métalliques, etc.
Chauffage de carter du compresseur
Lorsque le système est équipé d'un élément chauffant de carter de
compresseur, celui- -ci doit être alimenté au minimum 24 heures
avant la mise en fonctionnement de l'appareil. Afin de mettre sous
tension uniquement l'élément chauffant, placez le thermostat sur
OFF (ARRÊT) et enclenchez le sectionneur qui alimente l'appareil
extérieur.
Un chauffe- -carter est obligatoire lorsque la longueur des conduites
de frigorigène est supérieure à 24,38 m (80 pi). Consultez les
directives relatives à l'application, ainsi que le manuel d'entretien
des systèmes de climatiseurs et de thermopompe résidentiels à deux
blocs à conduites longues.
Installation des accessoires électriques
Reportez- -vous aux instructions
fournies avec les nécessaires ou les accessoires lors de l'installation.
Mise en service
ATTENTION
!
DANGER RELIÉ AU FONCTIONNEMENT DE L'UNITÉ
Le non- -respect de cette mise en garde pourrait entraîner des
blessures personnelles, des dégâts matériels ou un mauvais
fonctionnement de l'équipement.
S Ne dépassez pas la charge de frigorigène prescrite.
S Ne faites pas fonctionner l'appareil sous vide ou sous pression
négative.
S Le dôme du compresseur peut être chaud.
ATTENTION
!

DANGER DE BLESSURES

Le non- -respect de cette mise en garde pourrait entraîner des
blessures.
Porter des lunettes de sécurité, des vêtements protecteurs et
des gants de travail lors de la manipulation du frigorigène et
portez attention à l'élément suivant :
S Les robinets de service (portée d'étanchéité avant) sont
équipés de vannes Schrader.
8
de 40 VA.
sont bien serrées. Vérifiez
d'installation individuelles
