Information de produit

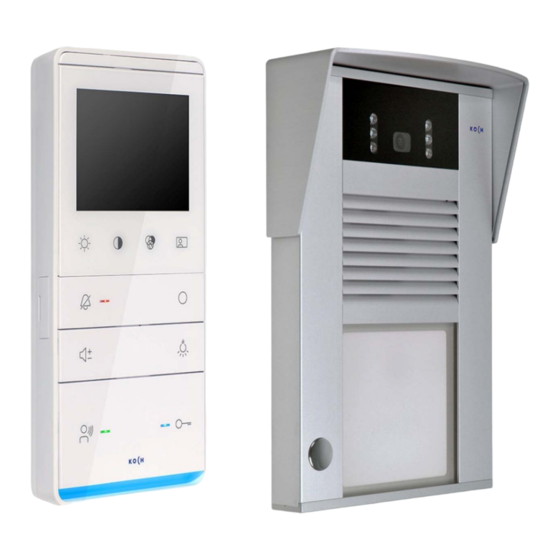

Videohome:Pack VHPL4, pour la maison unifamiliale
Contenu de l'emballage
•
Station intérieure vidéo VTC601
•
Station extérieure vidéo VPDC01/HP1
avec toit de protection PRODA
•
Matériel de fixation
•
Centrale VBVS05
•
Mode d'emploi, information de produit
•
Schéma d'installation
(Installation programmée d'usine)
Index
Indications de sécurité
Données techniques
Montage et installation VTC601
Montage et installation VPDC01/HP1
Vue de l'appareil VTC601
Eléments d'affichage et de commande 9
Que faire si: VTC601
Service
1/8
PI VHPL4
09.18
Page
2
3
4
6
8
11
12
Publicité
Manuels Connexes pour Koch VHPL4
Sommaire des Matières pour Koch VHPL4
- Page 1 Information de produit Videohome:Pack VHPL4, pour la maison unifamiliale Contenu de l’emballage Index Page Indications de sécurité • Station intérieure vidéo VTC601 Données techniques • Station extérieure vidéo VPDC01/HP1 avec toit de protection PRODA Montage et installation VTC601 • Matériel de fixation Montage et installation VPDC01/HP1 •...
- Page 2 Indications de sécurité • Il est impératif de respecter les prescriptions de sécurité pour le raccordement sur le réseau 230 V. • Le montage, l’installation et la mise en service doivent être assurés par des électriciens spécialisés • Les appareils doivent être montées et démontées hors tension! Pour le montage des installations TC:Bus, les prescriptions de sécurité...
- Page 3 Données techniques VTC601 Alimentation: +24 V ± 8 % (par centrale VBVS05) Boîtier: matière plastique ASA Dimensions (lxhxp): 94x194x21 mm Poids: 227 g Température d'utilisation: -5 °C à +40 °C Courant d''entrée (au repos): I (a) 0.13 mA, I(P) = 3.18 mA Courant d'entrée max.: I (P max) 147 mA Ecran couleur LC (TFT-module-couleur)
- Page 4 Montage et installation VTC601 ATTENTION ! Les stations intérieures doivent être montées et démontées hors tension! Lors du montage de la plaque de base sur une surface irrégulière, veillez à ce que les vis ne soient pas trop serrées. Ceci afin d’éviter toute déformation de la plaque de base et d’assurer un ajustement parfait entre la plaque de base et la station intérieure vidéo.
- Page 5 Encliquetage de la station 3. Placer la station sur les deux crochets de la plaque de base 4. Encliqueter la station en haut Ouverture de l’appareil 5. Insérer un tournevis dans l'ouverture en haut et en appuyant légèrement, elle se déverrouille.
- Page 6 Montage et installation VPDC01/HP1 Indications : • Vue de dessus Hauteur idéale 160 cm (haut de l'appareil) • Eviter les contre-jours ou un éclairage de fond intensif • Afin de pouvoir entièrement sortir le verre porte-étiquettes contre en bas un espace de la hauteur du verre doit être libre en dessous de la station.
- Page 7 Réglages, raccordements VPDC01/HP1 Potentiomètre du microphone Lautsprecher Mikrofon EEPROM Le potentiomètre du microphone sert à régler la sensibilité du microphone et ainsi le volume de parole sur les stations intérieures. Potentiomètre du haut-parleur Le potentiomètre du haut-parleur sert à régler le volume de la station extérieure.
- Page 8 Vue de l’appareil Ecran couleur Intensité des Contraste couleurs Luminosité Touche image Smart-Slot* Touche fonction Touche sonnerie ON/OFF LED rouge Microphone affichage sonnerie OFF Touche lumière Touche volume pour sonnerie et parole Touche ouverture Touche communication LED vert LED bleu affichage appel de porte affichage ouverture communication active...
- Page 9 Eléments d’affichage et de commande Touche • appuyer brièvement: couper/activer la sonnerie sonnerie ON/OFF • maintenir 8 sec.: activer/désactiver la sélection de sonneries LED rouge • allumée: sonnerie coupée sonnerie OFF • clignote: mode de programmation activé • clignote (flashs): déviation d’appel activée, sonnerie activée •...
- Page 10 Eléments d’affichage et de commande Symboles tactiles Luminosité • appuyer plusieurs fois jusqu’à l'intensité désirée (8 niveaux) Contraste • appuyer plusieurs fois jusqu’à l'intensité désirée (8 niveaux) Intensité des • appuyer plusieurs fois jusqu’à l'intensité désirée couleurs (8 niveaux) Touche Image •...
- Page 11 VTC601/HP1, que faire si Image mauvaise Possibilités d'erreurs Solutions proposées L’image est en L’intensité des couleurs Réajustement de l'intensité des noir/blanc est réglée au minimum couleurs* Les couleurs à l'écran L’intensité des couleurs Réduire l'intensité des couleurs* sont criardes ou est réglée à...
- Page 12 Vous trouverez des réponses dans la «foire aux questions» FAQ >>> de notre site Internet:www.kochag.ch. Pour toute question supplémentaire notre service technique est à votre entière disposition. Tél. 044 782 6000 044 782 6001 René Koch AG Seestrasse 241 8804 Au/Wädenswil 044 782 6000 044 782 6001 Fax info@kochag.ch www.kochag.ch sehen hören sprechen...
