MANUEL
D'UTILISATION
1
2
12
11
10
8
7
L
:
1. Visu thermomètre de mesure du gaz administré (seulement en présence du thermistor
EGENDE
branché)
2. Barre à LED réglage température
3. Bouton d'augmentation de niveau de réglage température eau
4. Indication du connecteur pour le thermocouple de réglage température eau
5. LED de signalisation de panne
6. Connecteur pour le thermocouple de réglage température eau
7. Connecteur alimentation bougie chauffante
8. Connecteur pour thermistor de mesure de la température du gaz administré
9. Indicateur du connecteur d'alimentation bougie chauffante et LED fonctionnement bougie
10. Indicateur du connecteur pour thermistor de mesure de la température du gaz administré
11. Indicateur présence tension de secteur
12. Bouton de diminution niveau de réglage température eau
13. Poignée repliable de transport
14. Coulisseau pour fixation sur barre
15. Alimentation électrique
16. Porte-fusibles (n° 2 fusibles Ø5x20 – 1A)
17. Interrupteur basculant I/O
18. Étiquette d'identification
19. Pieds d'appui en caoutchouc
20. Logement pour bougie chauffante
10. Températures de fonctionnement
La température du gaz administré par l'humidificateur est liée à de nombreux paramètres et ne peut être
déterminée qu'avec une grande approximation ; en effet, à titre d'exemple et de guide, nous fournissons le
Tableau 10-1-Températures et le Graphique 10-1 qui associe les positions de la barre à LED (réf. 2 de la
Figure 9-1: Liste des pièces) à la température du gaz envoyé au patient, mais seulement aux conditions
indiquées dans les premières lignes du Tableau 10-1 - Températures.
Pour avoir un contrôle sûr de la température du gaz (requis par exemple dans le cas d'un patient
trachéotomisé), il faut recourir au contrôle à l'aide d'un transducteur spécial (fourni en option) à positionner
sur un connecteur en T du circuit de ventilation à proximité du patient.
Ce transducteur de température en option a une connexion conique avec diamètre nominal de 8 mm.
F
: M
_043-4-
ILE
O
F
13
3
17
5
14
4
9
6

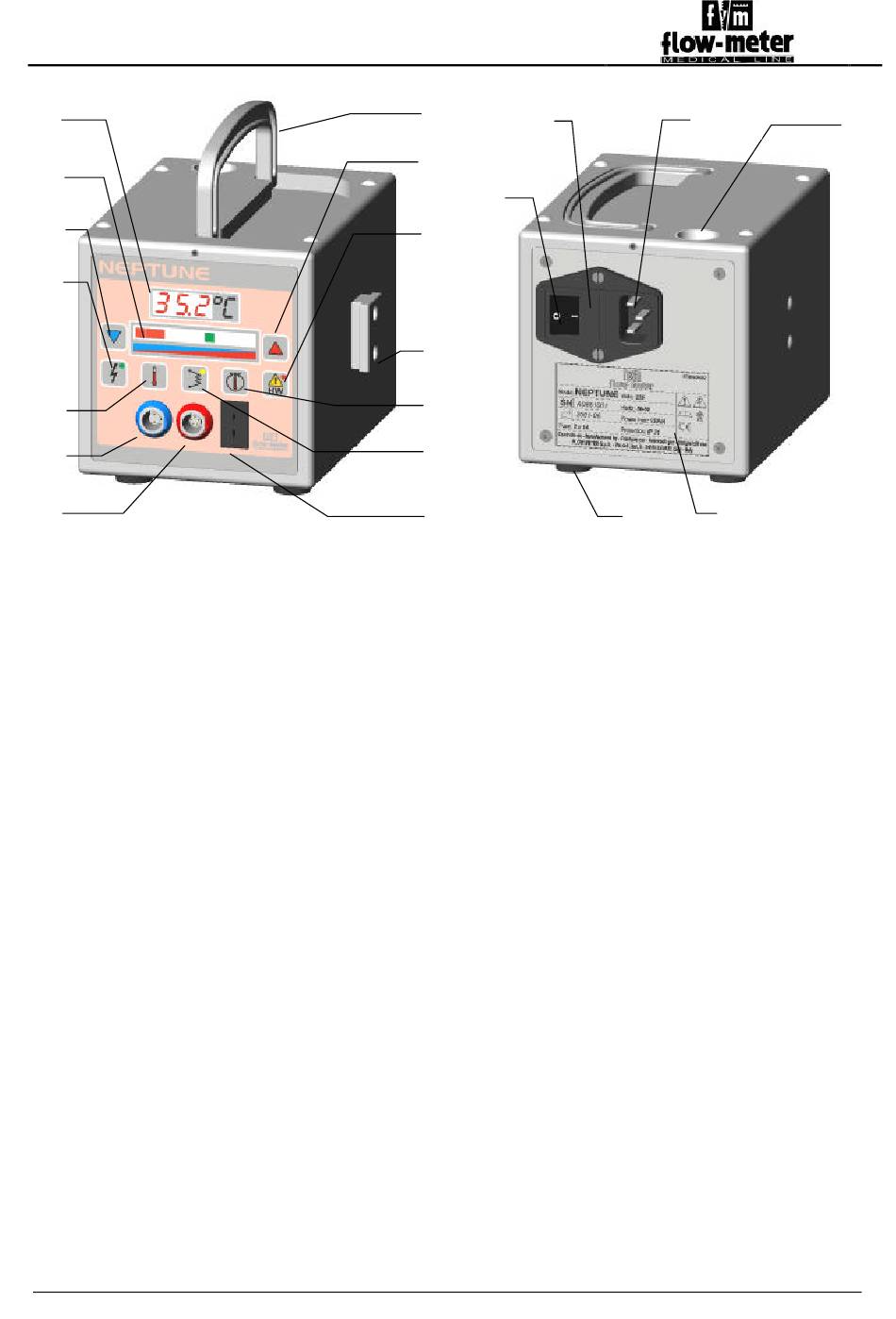

Figure 9-1: Liste des pièces
D
R
15/07/02
ATE
EDACTION
16
19
15
20
18
P
7
12
AGE
