1.3 - CoNNEXIoNS
La connexion de l'équipement (voir la Figure 5) se fait par les deux connecteurs de la série
MS/MIL-C5015 (voir la Figure 2). Le connecteur à 5 broches, identifiable par l'étiquette
de couleur bleue portant l'indication SENSoR, est prédisposé pour la connexion du câble de
rallonge capteurs, identifiable par la bande de couleur bleue. Le connecteur à 3 broches,
identifiable par l'étiquette de couleur rouge portant l'indication PoWER/ALARM, est
prédisposé pour la connexion du câble d'alimentation et d'alarme, identifiable par la bande
de couleur rouge.
L'équipement est muni de deux autres connecteurs: un pour connecter le dispositif T-Data
Plug 8 (T-DATA), et un pour connecter l'imprimante (PRINTER).
Un autre connecteur peut être présent quand l'équipement est prédisposé pour la
connexion d'options.
t Attention: avant d'effectuer les connexions, s'assurer que l'équipement et les dispositifs
optionnels soient éteints. y
t Attention: ne pas forcer l'enclenchement entre les connecteurs des câbles et ceux
de l'équipement, car si les connecteurs ne s'unissent pas avec facilité il est fort
probable qu'ils soient incompatibles. Avant d'introduire les connecteurs, en vérifier
le type, la position et le cran de référence, car l'introduction de connecteurs d'une
façon incorrecte peut provoquer de graves dommages à l'équipement. Après avoir
inséré le connecteur, visser la frette de fixation prévue à cet effet. Pour débrancher le
connecteur, dévisser la frette de fixation et extraire le connecteur, en le tenant toujours
par l'extrémité et non pas en tirant sur le câble. y
Chapitre 1

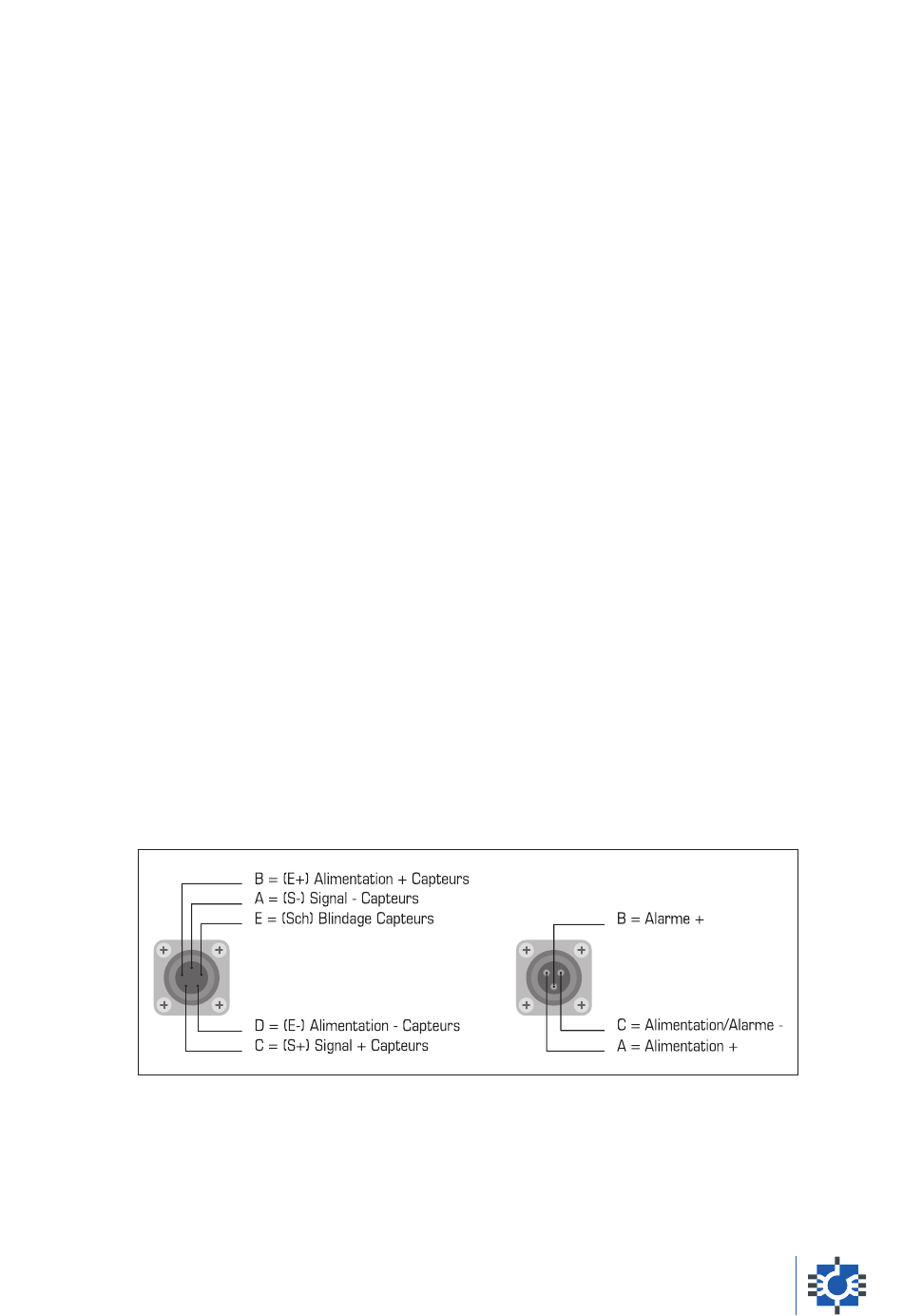

Figure 2
