USO DE UNA ENTRADA DE 4 ESTADOS
Una entrada de 4 estados (bucle equilibrado) puede detectar las siguientes situaciones:
-
Entrada activa o inactiva
-
Cable cortado o cortocircuitado (entrada saboteada)
Para utilizar este tipo de entrada, es necesario añadir dos resistores de 4,7KOhm (suministrados
con el módulo) en los cables que conectan la entrada a su detector (u otros dispositivos).

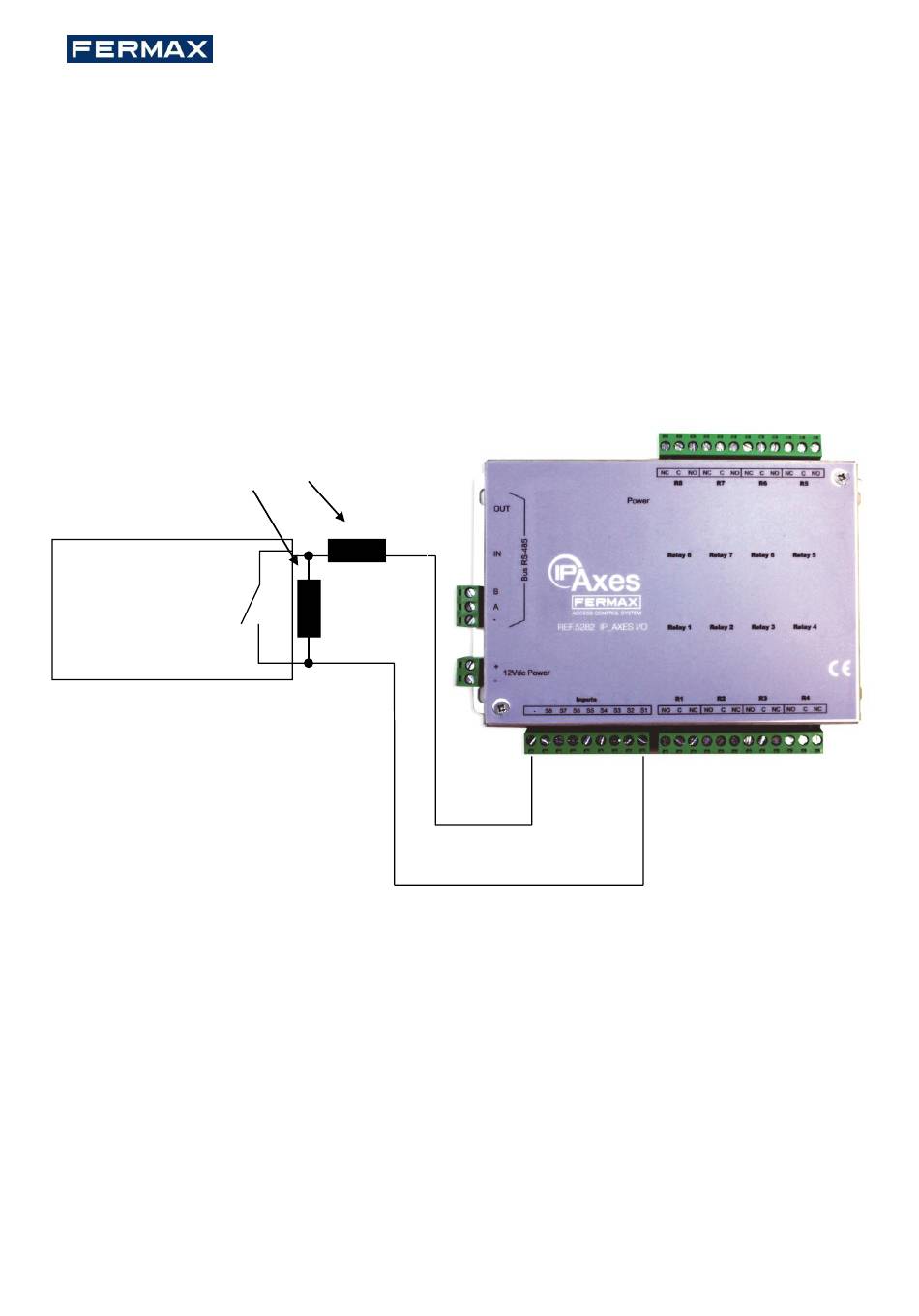

Para ello, utilice el siguiente diagrama:
Resistores de 4,7KOhm
Detector
(u otro dispositivo)
Notas: Cada entrada del modulo puede utilizarse en el modo de 2 o de 4 entradas independiente-
mente. Puede configurar estos modos desde el menú "Técnica", "Configuración del sitio", haciendo
clic en los módulos relevantes. " Módulos de expansión", "Añadir un módulo IP_AXES I/O"
