Mode d'emploi
Calculs d'ingénierie relatifs
au chauffage
© Danfoss | 2020.04
PFM 1000
Les calculs d'ingénierie relatifs au chauffage permettent et facilitent les solutions de tâches et de calculs partiels
dans l'équilibrage des systèmes hydrauliques.
Les quatre calculs suivants sont pris en charge par l'application PFM 1000 :
1. Calcul du préréglage – Calcule le préréglage de la vanne pour atteindre le débit requis dans la section concernée.
2. Calcul de la perte de charge – Calcule la perte de charge sur la vanne pour obtenir le débit requis et préréglé.
3. Calcul de la pression disponible – La « pression disponible » s'entend comme la pression minimale dans
la section après que le débit requis est atteint pour le préréglage donné.
4. Calcul de l'autorité de vanne – L'autorité de vanne est le rapport entre la chute de pression sur la vanne de
régulation complètement ouverte et la pression dans l'ensemble de la section en pourcentage. Cette quantité
aide à dimensionner la vanne et à évaluer si la vanne concernée convient à la section. Pour une utilisation
optimale de la régulation du système, cette valeur doit être comprise entre 50 et 100 %. Si cette valeur est
inférieure à 50 %, la vanne n'est pas dimensionnée correctement.
Appuyez sur Calculations (Calculs) dans le menu principal de l'application. Sélectionnez la vanne requise
et son préréglage dans les champs respectifs de l'écran d'accueil Calculations (Calculs).

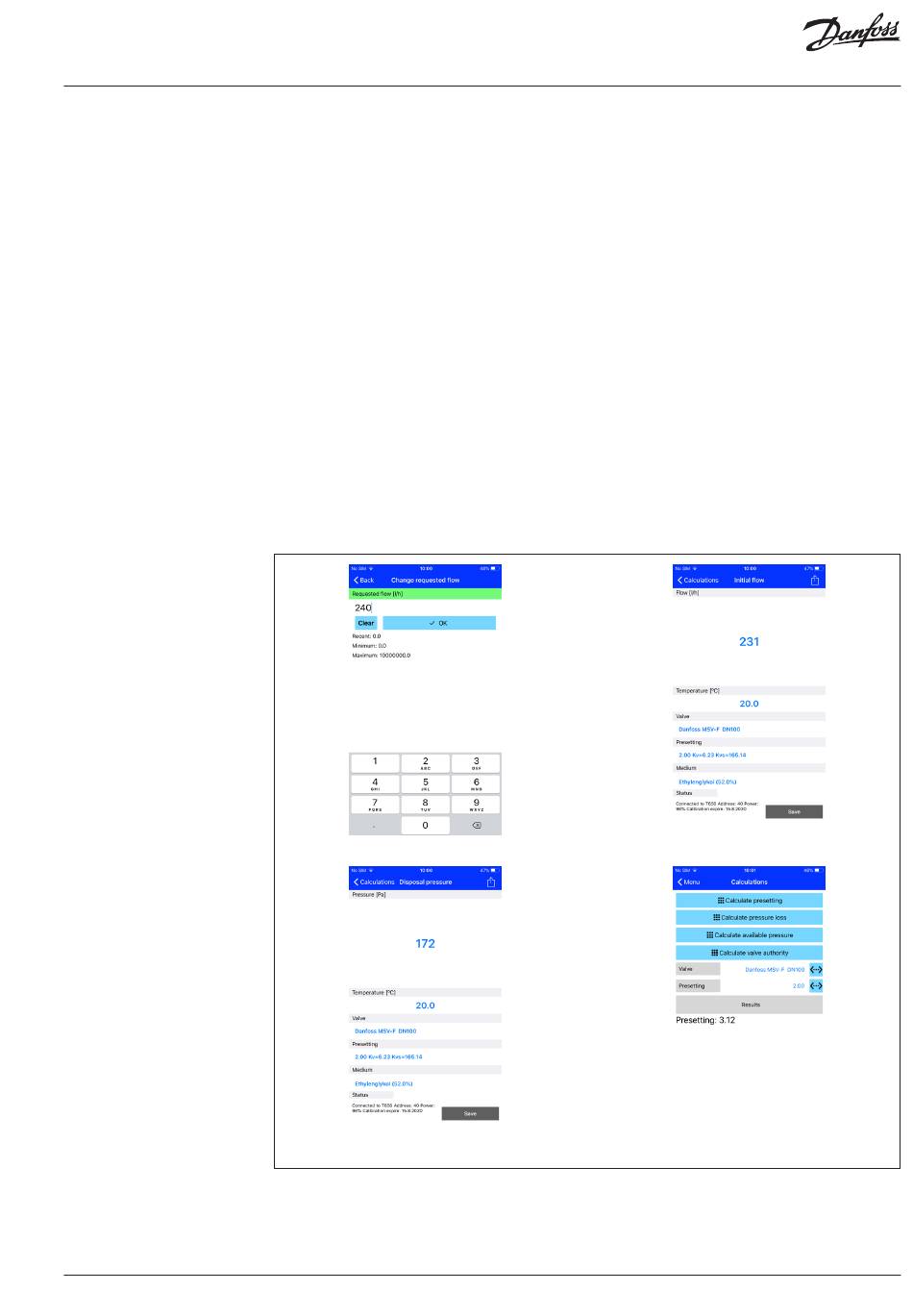

Préréglage du calcul
Cette fonction permet de calculer le préréglage de la vanne dans la section concernée pour obtenir le débit requis.
Saisissez le débit requis dans le premier écran Preset calculation (Calcul du préréglage) et confirmez la saisie
à l'aide du bouton OK. À l'écran suivant, confirmez le débit réel à l'aide du bouton Save current measured flow
(Sauvegarder le débit mesuré réel). À l'écran suivant, fermez complètement la vanne de régulation. Confirmez
la valeur de pression mesurée à l'aide du bouton Save current disposal pressure (Sauvegarder la pression
d'évacuation réelle). Sur la base des valeurs mesurées et du débit requis, l'application PFM 1000 calculera le
préréglage nécessaire de la vanne et affichera le résultat dans la fenêtre Calculations (Calculs), dans la section
Results (Résultats) de l'écran.
BC309062448253fr-000301 | 15
