Mode d'emploi
Introduction
Caractéristiques
du PFM 1000
Valise de mesure PFM 1000
© Danfoss | 2020.04
PFM 1000
Le PFM 1000 est destiné à l'équilibrage hydraulique des systèmes de chauffage et de refroidissement. Il permet
de mesurer la pression statique, les pressions différentielles et le débit dans ces systèmes. Grâce à la pression
différentielle mesurée par le capteur de pression, le PFM 1000 calcule le débit qui passe par la vanne d'équilibrage
ou orifice de mesure. L'application corrige également le débit calculé pour les mélanges antigel présents dans
les systèmes de refroidissement. Le débit peut être mesuré dans toutes les sections de l'ensemble du système
hydraulique, permettant ainsi d'équilibrer ce dernier.
Le cœur de l'instrument est le capteur de pression qui détermine le calcul de débit dans les composants
d'équilibrage des systèmes hydroniques et qui, grâce à la technologie Bluetooth Low Energy (ci-après « BLE »),
envoie les valeurs mesurées sur un appareil mobile fonctionnant avec les systèmes d'exploitation Android
ou iOS. Le capteur de pression PFM 1000 est très robuste et possède un cadre massif ultrarésistant capable de
résister à une chute de 2 mètres. Le capteur de pression comprend une section hydraulique munie d'une sonde
différentielle symétrique intégrée pour un traitement numérique précis des données mesurées. L'instrument
de mesure PFM 1000 est très précis, une précision qui est due à :
• une mesure très précise de la pression grâce à une sonde de pression entièrement différentielle
et à un traitement 24 bits des données fournies par la sonde de pression ; et à
• la possibilité de mettre à zéro la pression différentielle en vue de mesurer des niveaux très faibles
pressions différentielles. La remise à zéro de la mesure se fait au niveau du bipasse hydraulique
des entrées de pression.
L'instrument PFM 1000 utilise des technologies numériques avancées qui compensent les imprécisions
habituellement générées lors de la mesure de la pression, comme les dépendances de température
et la non-linéarité de la mesure.
L'instrument PFM 1000 se caractérise également par la possibilité d'enregistrer des mesures. Les données de
mesure peuvent être enregistrées de manière indépendante, directement dans le capteur de pression. Le capteur
de pression est équipé d'un circuit horaire qui permet de programmer un enregistrement périodique des mesures
sur l'application se trouvant sur l'appareil mobile, et ce, de manière indépendante. Une fois l'enregistrement
terminé, le capteur de pression s'éteint et l'enregistrement est sauvegardé dans l'unité de mesure jusqu'à ce que
l'application le lise. Une autre méthode d'enregistrement consiste à enregistrer les valeurs réelles directement
sur l'appareil mobile.
Grâce à la transmission par BLE, l'application PFM 1000 communique avec le capteur de pression ; une interface
conviviale peut être manipulée via l'appareil mobile de l'utilisateur. L'application traite les valeurs de pression
et permet d'afficher les débits mesurés dans le système concerné en fonction des caractéristiques des composants
d'équilibrage sauvegardés dans la mémoire de l'appareil mobile. L'application mémorise, sur l'appareil mobile,
les vannes d'équilibrage des principaux producteurs européens. Si une vanne n'est pas reconnue par l'application,
vous pouvez saisir la valeur Kv de la vanne afin que l'application puisse calculer le débit à partir de cette valeur.
Vous pouvez manipuler le logiciel en appuyant directement sur les champs obligatoires ou vous pouvez utiliser
le menu situé dans la partie supérieure de l'écran.

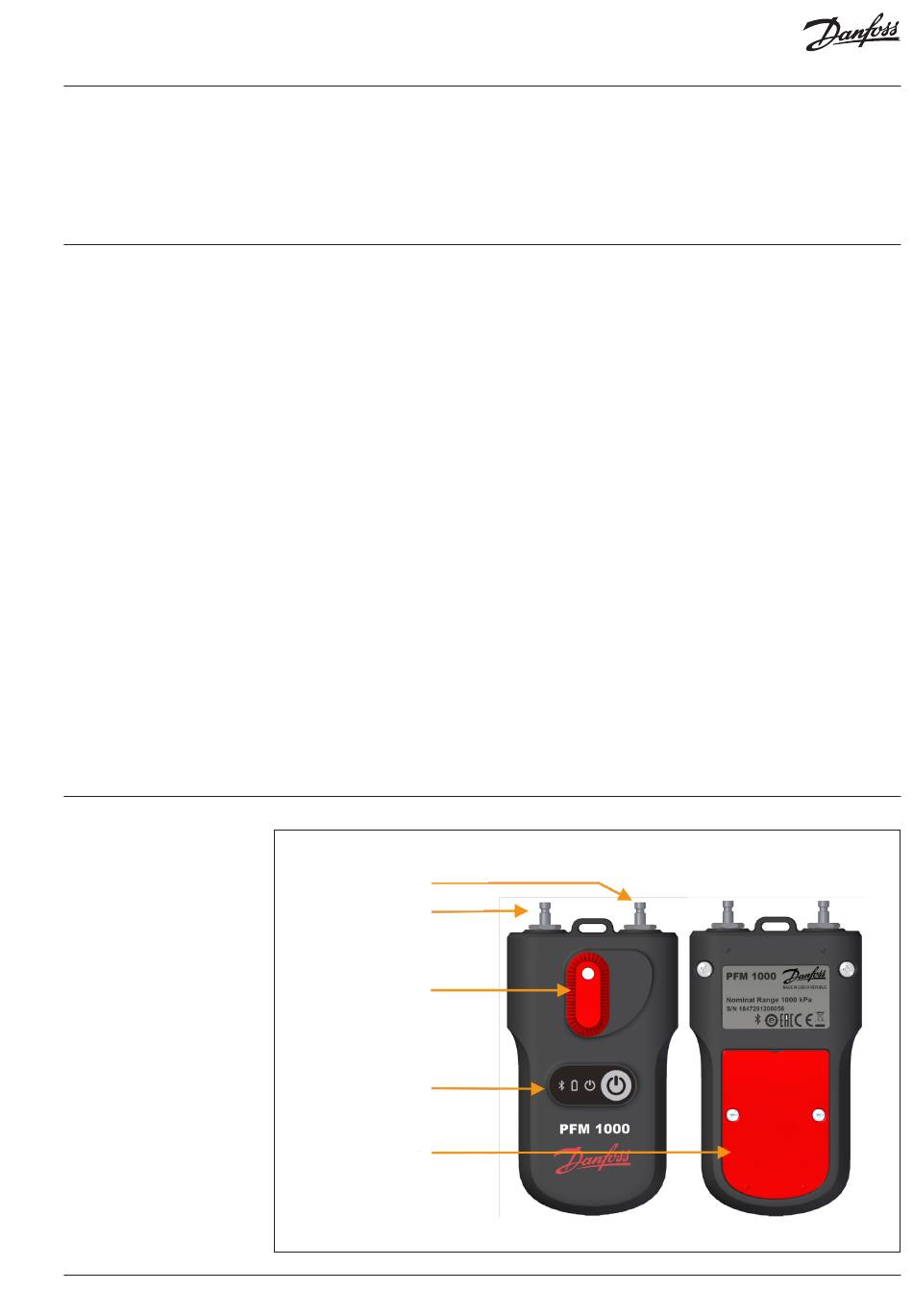

Entrée de pression positive
Entrée de pression négative
Bouton de mise à zéro
Clavier
Couvercle de la pile
BC309062448253fr-000301 | 3
