 Sélection de la source sonore (programme audio), à partir d'une liste
personnalisée pour chaque panneau qui inclut des sources locales et/ou la
source distante elle-même
 Réglage du volume (avec un maximum et un minimum pour la marge de
réglage) et commande de coupure du son
 Réglage de correction tonale avec l'égaliseur 3 bandes (BASS-MID-TREBLE)
Sinon, ces entrées peuvent recevoir, exclusivement, un signal mono symétrique
par le connecteur RJ45, en respectant le brochage (voir section 4.4) :
 Signal direct ou point chaud
 Signal inversé ou point froid
 Terre

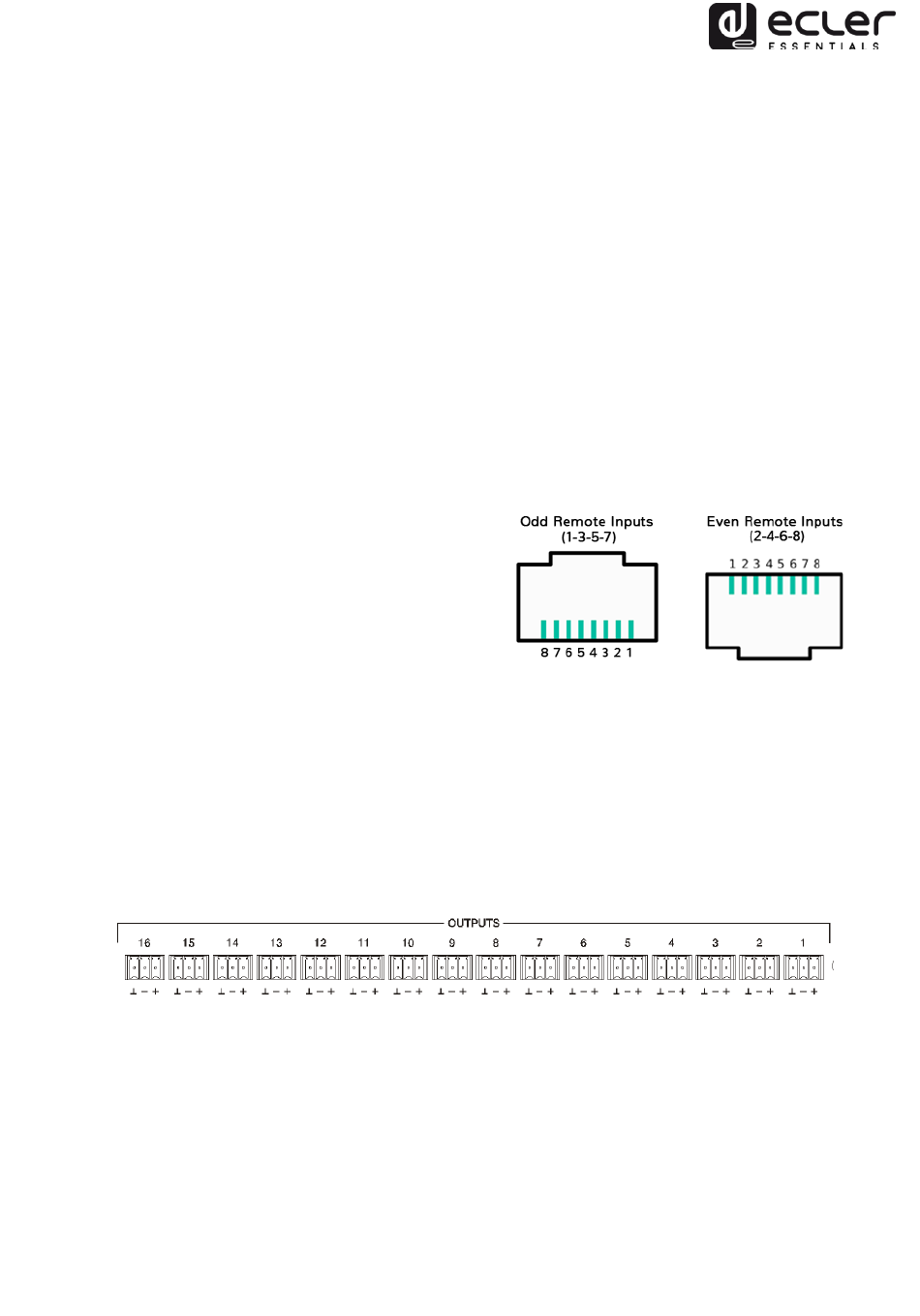

5.7. Ports à distance, brochage d'interface RJ45
 Pin 1: audio hot ou signal direct
 Pin 2: audio cold ou signal inversé
 Pin 3: terre
 Pins 4 & 5: bus de données numériques
 Pin 6: alimentation +12 VDC
 Pin 7: non utilisé
 Pin 8 : terre

5.8. Branchements de sortie audio

L'eMIMO1616 dispose de 16 canaux de sortie audio (sorties de zone) ligne
symétriques indépendamment configurables, par exemple :
 Sorties mono (1 canal par sortie)
 Sorties stéréo (2 canaux par sortie, paires naturelles : 1-2, 3-4, 3-4, 5-6, etc.)
Chaque sortie dispose d'un connecteur Euroblock à 3 contacts :
 Signal direct ou point chaud
 Signal inversé ou point froid
 Terre
En cas de connexion d'un canal de sortie à un amplificateur ou appareil audio à
entrée symétrique, il est recommandé de connecter point à point les bornes +, −
Borne 1 sur le connecteur RJ45
>
Borne 2 sur le connecteur RJ45
>
Borne 3 sur le connecteur RJ45
>
> Borne +
> Borne −
> Borne 
14
