Réglage du centrage du bol :
Trouvez d'abord le centrage actuel du bol : montez le bat-
teur et le bol, puis levez les bras du bol en position de tra-
vail normale. Avec votre main, faites tourner le batteur, puis
mesurez la distance entre le batteur et le bord du bol. En
retirant le couvercle arrière, on rend la plaque de guidage
du bras du bol accessible (E). Desserrez les vis (D) (Fig.
6b) et déplacez la plaque de guidage du bras du bol dans la
direction souhaitée. Tournez à nouveau le batteur et mesurez
la distance entre le batteur et le bol. Une fois le bol centré,
fixez la plaque de guidage du bras du bol dans sa nouvelle
position et vissez le couvercle arrière.
Réglage de la fixation du bol :
Les bras du bol doivent être relevés en position normale de
travail. Le diamètre de réglage doit être mesuré à l'intérieur
entre les bras du bol (Fig. 6a):
Diamètre de réglage (Y)
Si la fixation du bol est trop lâche, retirer la bague de blocage (B)
et retirer le roulement (A) de l'arbre (C). Le roulement doit être
tourné de 180º et remonté sur l'arbre. Il peut être nécessaire de
tourner les deux roulements. Enfin, vérifiez le centrage du bol
et ajustez-le si nécessaire.

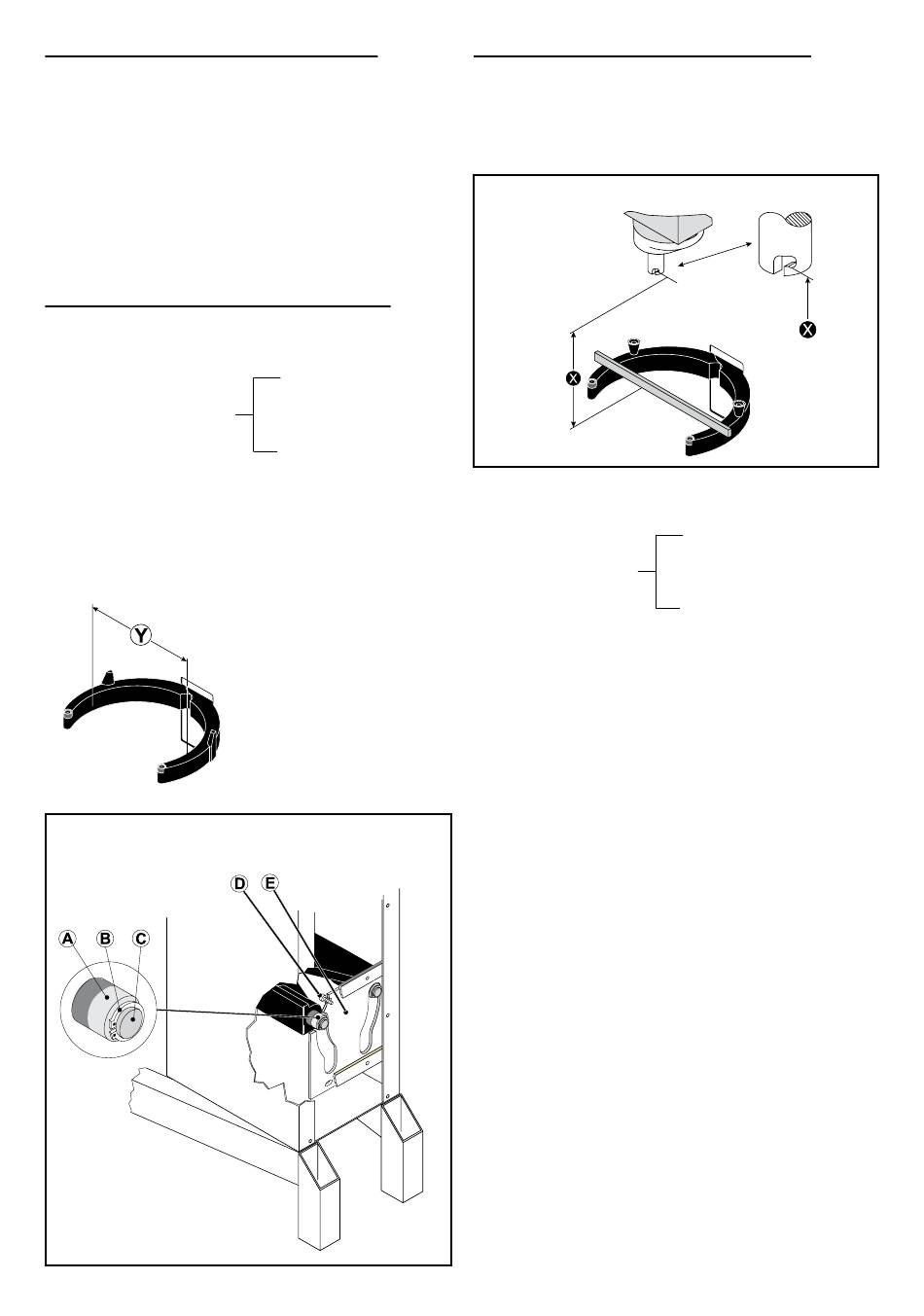

Fig. 6a
Diamètre de réglage
Fig. 6b Réglage de la fixation du bol et du cen-
trage du bol
AR80
= 516 mm
AR100 = 554mm
12
Mesure de la hauteur du bol :
La distance (X) se mesure entre la partie inférieure du trou
de baïonnette et la surface des bras du bol sur laquelle le
bol repose (fig.7a). Les bras du bol doivent être relevés
en position de travail normale.
Fig. 7a Mesure de la hauteur du bol
Hauteur du bol (X) :
AR80 = 233 mm
AR100 = 297 mm
