Figure 7-12: Raccordement électrique en local technique pour les Oxyfix 4,5 et 6EH

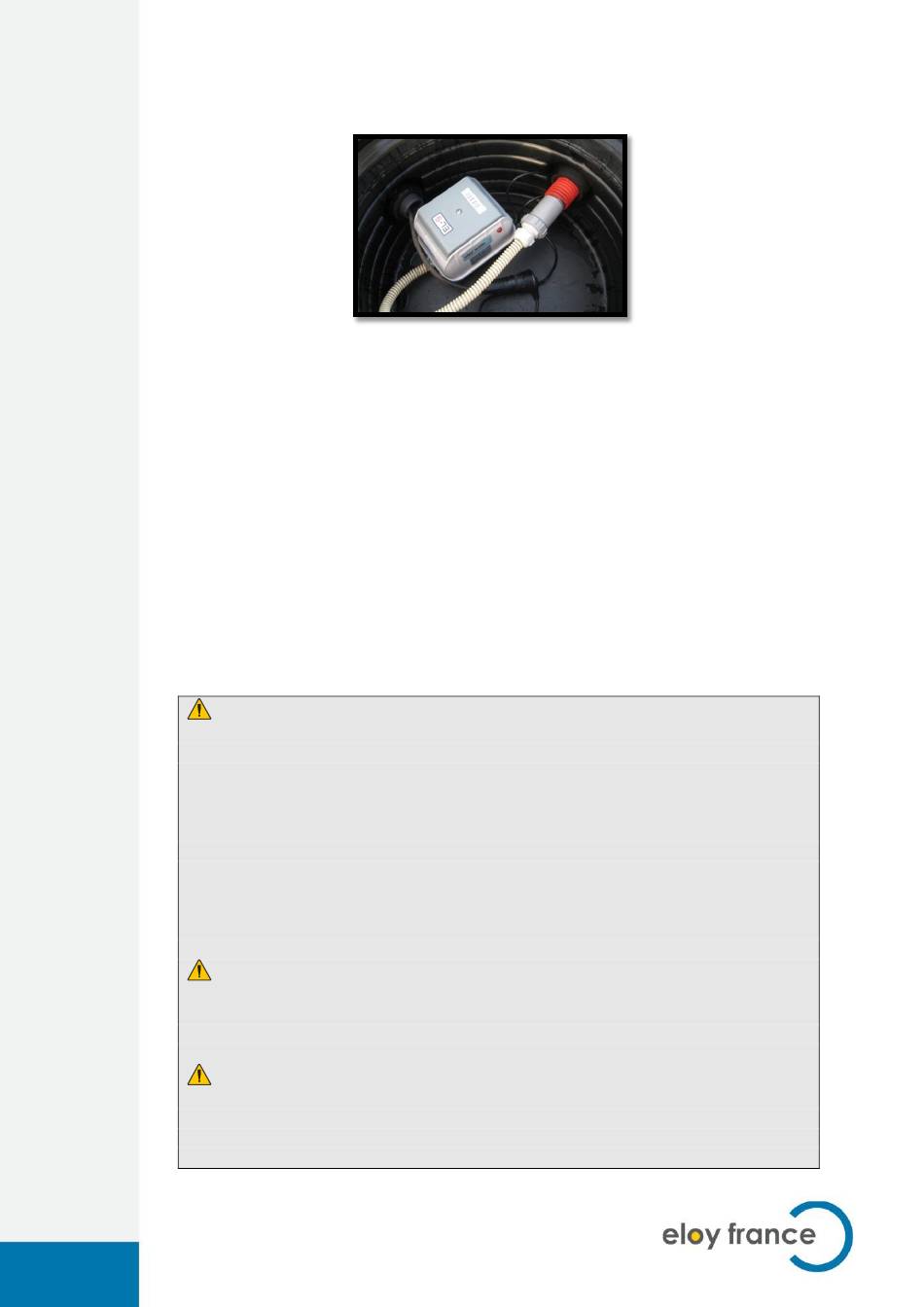

7.8. Raccordement du surpresseur
Le surpresseur est directement raccordé au réseau à l'aide de sa prise électrique. Il
n'y a aucun réglage à effectuer.
Le surpresseur est connecté à la rampe d'aération à l'aide d'un raccord rapide par le
biais d'un tuyau souple (fourni avec la station). Le surpresseur peut être placé
jusqu'à une distance de 20 mètres par rapport à la station. Ce tuyau est emboité sur
l'embout du surpresseur et serré à l'aide de colliers. Le tuyau souple doit être placé
dans une gaine de diamètre intérieur de 60 mm minimum afin d'éviter toute
détérioration (écrasement ou déchirure) susceptible de contrarier la bonne aération
de l'Oxyfix®.
On prendra soin de raccorder le surpresseur à la station d'une manière la plus
rectiligne possible afin de se prémunir des changements de direction et de limiter
les rayons de courbure (max 45°).
Le surpresseur doit être installé dans un local technique propre, sec, tempéré
et correctement ventilé.
Pour éviter toute surchauffe du surpresseur, il est conseillé de le placer dans un
local technique d'un volume minimum de 0,08 m³, équipé d'une ventilation
suffisante garantissant un bon renouvèlement d'air et un refroidissement efficace
du moteur.
Une bonne ventilation serait constituée d'un orifice d'entrée d'air de 63 mm de
diamètre minimum dans le bas du local et d'un orifice d'air, également de 63 mm
de diamètre minimum, situé en haut, sur la paroi opposée du local.
Une ventilation forcée peut également être utilisée si nécessaire.
En cas d'installation du surpresseur dans un local technique enterré, il est
indispensable de prendre les dispositions qui s'imposent pour éviter toute
infiltration d'eau dans le local technique. En toute hypothèse, un dispositif
assurant l'évacuation de l'eau au sein du local technique doit être installé.
Positionnez la pompe au-dessus du niveau de l'eau. Monter la pompe au-
dessous du niveau de l'eau va entraîner un débit inverse de l'eau dans la pompe
par effet de siphon, lors de l'arrêt de la pompe. Cette entrée d'eau va inonder la
partie électromagnétique de la pompe et occasionner une fuite, un court-circuit ou
un choc électrique.
