Cellule de mesure métallique/céramique - standard
-12

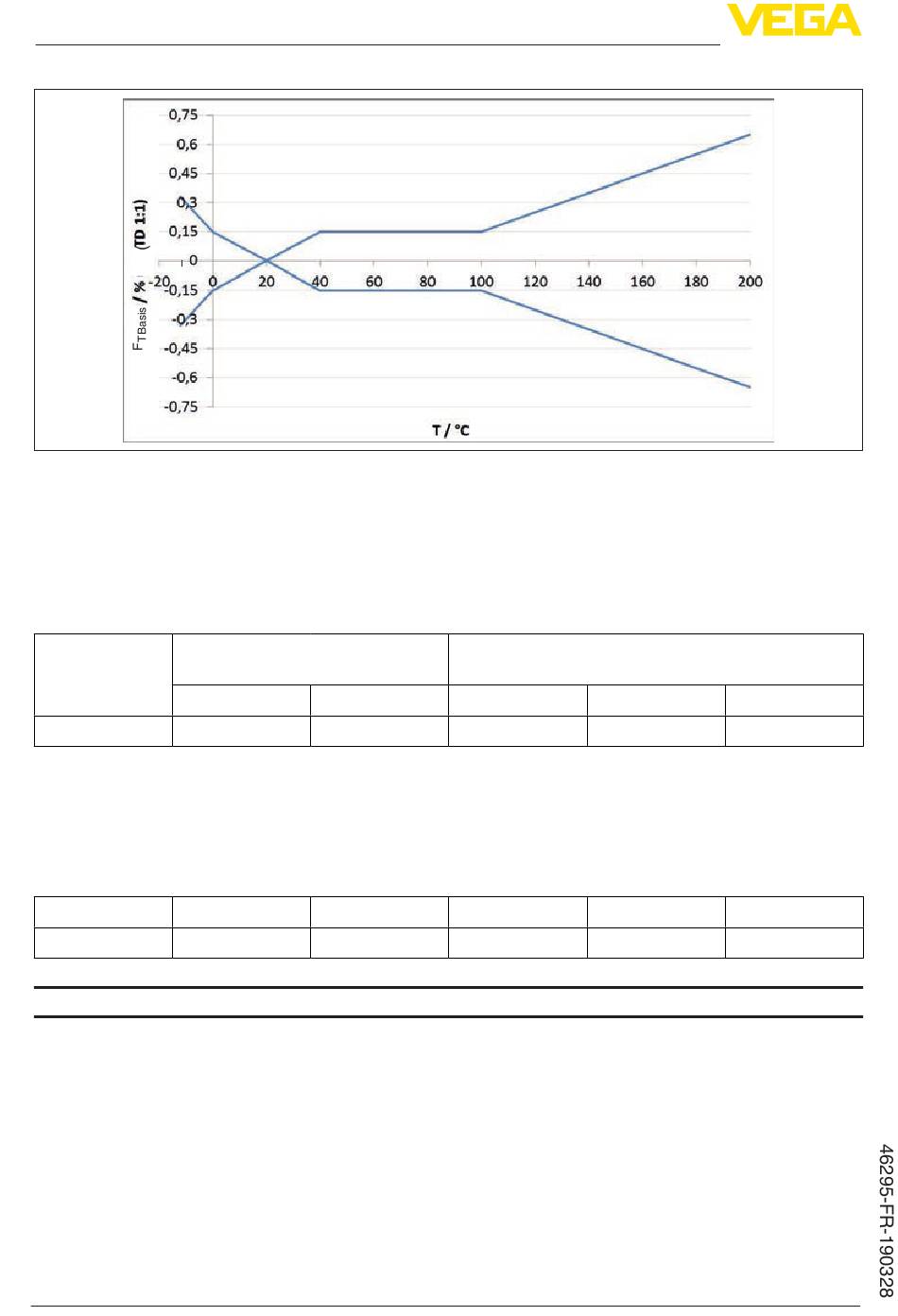

Fig. 34: Erreur de température de base F
L'erreur de température de base en % dans le graphique ci-dessus peut augmenter du fait de fac-
teurs complémentaires en fonction de la version de la cellule de mesure (facteur FMZ) et du Turn
Down (facteur FTD). Les facteurs complémentaires sont répertoriés dans les tableaux suivants.
Facteur complémentaire du fait de la version de la cellule de mesure
Cellule de mesure - standard
Version de la
cellule de me-
sure
0,075 %, 0,1 %
Facteur FMZ 1
Facteur complémentaire par Turn Down
Le facteur supplémentaire FTD par Turn Down est calculé avec la formule suivante :
F = 0,5 x TD + 0,5
TD
Le tableau reprend des valeurs à titre d'exemple pour des Turn Down typiques.
Turn Down TD 1 : 1
Facteur FTD 1
Stabilité à long terme (conformément à DIN 16086)
Valable pour la sortie signal respective (par ex. HART, Profibus PA) numérique ainsi que pour la
sortie courant analogique 4 ... 20 mA sous conditions de référence. Les indications se rapportent
à l'échelle de mesure réglée. Turn down (TD) représente le rapport plage de mesure nominale/
échelle de mesure réglée.
Pour une cellule de mesure métallique/ceramique avec membrane plaquée d'or, les valeurs sont multipliées par
10)
le facteur 3.
66
avec TD 1 : 1
TBasis
0,2 %
3
TD 2,5 : 1
1,75
10)
Cellule de mesure à compensation de climat, sui-
vant la plage de mesure
10 bar, 25 bar 1 bar, 2,5 bar
1 2
TD 5 : 1 TD 10 : 1
3 5,5
VEGABAR 83 • Protocole Modbus et Levelmaster
0,4 bar
3
TD 20 : 1
10,5
