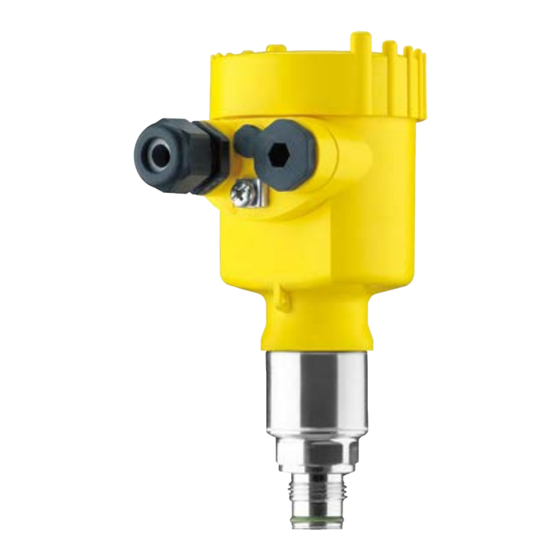

Vega VEGABAR 83 Notice De Mise En Service Simplifiée
Capteur de pression avec cellule de mesure en métal 4 … 20 ma/hart avec qualification sil
Masquer les pouces
Voir aussi pour VEGABAR 83:
- Mise en service (100 pages) ,
- Notice de mise en service (24 pages) ,
- Notice de mise en service simplifiée (24 pages)
Manuels Connexes pour Vega VEGABAR 83
Sommaire des Matières pour Vega VEGABAR 83
- Page 1 Notice de mise en service simplifiée Capteur de pression avec cellule de mesure en métal VEGABAR 83 4 … 20 mA/HART Avec qualification SIL Document ID: 46315...
- Page 2 La présente notice de mise en service simplifiée vous permet une mise en service rapide de l'appareil. La notice de mise en service complète ainsi que le Safety Manual, dans le cas des appareils avec qualification SIL, vous donnent d'autres informations. Vous les trouverez disponibles au télécharge- ment sous "www.vega.com". Notice de mise en service VEGABAR 83 - 4 … 20 mA/HART : ID document 45036 Safety Manual VEGABAR série 80 - Deux fils 4 … 20 mA/HART avec qualification SIL : numéro ID du document 48369 Date de rédaction de la notice de mise en service simplifiée :2019- 04-02...
- Page 3 L'utilisateur doit respecter les consignes de sécurité contenues dans cette notice, les standards d'installation spécifiques au pays et les règles de sécurité et les directives de prévention des accidents en vigueur. Des interventions allant au-delà des manipulations décrites dans la notice technique sont exclusivement réservées au personnel autorisé VEGABAR 83 • 4 … 20 mA/HART...
- Page 4 Il convient dans ce cadre de tenir compte des niveaux de pression du raccord process ainsi que de la capacité de surcharge de la cellule de mesure se reporter au chapitre "Caractéris- tiques techniques"). VEGABAR 83 • 4 … 20 mA/HART...
- Page 5 1 Pour votre sécurité De plus, un derating de température du raccord process, par ex. pour les brides, peut limiter la plage de pression process autorisée de la norme respective. VEGABAR 83 • 4 … 20 mA/HART...
- Page 6 Vous trouverez également les données sur votre smartphone : • Télécharger l'appli VEGA depuis l'"Apple App Store" ou depuis le "Google Play Store" • Numériser le code Datamatrix situé sur la plaque signalétique de l'appareil ou •...
- Page 7 Remarque: Assurez-vous que pendant l'installation ou la maintenance, aucune humidité ou aucune salissure ne peut pénétrer à l'intérieur de l'appa- reil. Pour maintenir le type de protection d'appareil, assurez que le couvercle du boîtier est fermé pendant le fonctionnement et le cas échéant fixé. VEGABAR 83 • 4 … 20 mA/HART...
- Page 8 Chambre unique en acier inoxydable (électropolie) Deux chambres en plastique Deux chambres aluminium acier inoxydable (moulage cire perdue) Élément filtre Les appareils suivants sont équipés d'un obturateur au lieu d'un élément filtre : • Appareils en protection IP 66/IP 68 (1 bar) - aération via capillaires dans le câble raccordé à demeure • Appareils avec plage de pression absolue VEGABAR 83 • 4 … 20 mA/HART...
- Page 9 6. Enficher les extrémités des conducteurs dans les bornes suivant le schéma de raccordement Information: Les conducteurs rigides de même que les conducteurs souples avec cosse seront enfichés directement dans les ouvertures des bornes. Pour les conducteurs souples sans cosse, presser avec un petit tournevis sur la partie supérieure de la borne ; l'ouverture est alors libérée. Lorsque vous enlevez le tournevis, la borne se referme. Pour plus d'informations sur la section max. des conducteurs, voir "Caractéristiques techniques - Caractéristiques électromécaniques". 7. Vérifier la bonne fixation des conducteurs dans les bornes en tirant légèrement dessus VEGABAR 83 • 4 … 20 mA/HART...
- Page 10 Pour module de réglage et d'affichage ou adaptateur d'interfaces Pour l'unité de réglage et d'affichage ou le capteur esclave Borne de terre pour le raccordement du blindage du câble 4.3 Boîtier à deux chambres Les schémas suivants sont valables aussi bien pour la version non-Ex que pour la version Ex-ia. VEGABAR 83 • 4 … 20 mA/HART...
- Page 11 Fig. 5: Compartiment de raccordement - boîtier à deux chambres Tension d'alimentation, signal de sortie Pour module de réglage et d'affichage ou adaptateur d'interfaces Pour unité de réglage et d'affichage externe Borne de terre pour le raccordement du blindage du câble VEGABAR 83 • 4 … 20 mA/HART...
- Page 12 3. Visser fermement le couvercle du boîtier avec hublot Le démontage s'effectue de la même façon, mais en sens inverse. Le module de réglage et d'affichage est alimenté par le capteur, un autre raccordement n'est donc pas nécessaire. Fig. 6: Montage du module d'affichage et de réglage dans le boîtier à chambre unique se trouvant dans le compartiment de l'électronique VEGABAR 83 • 4 … 20 mA/HART...
- Page 13 Déroulement du réglage Une modification des paramètres doit toujours se dérouler de la sorte pour des appareils avec qualification SIL : • Autoriser paramétrage • Modifier paramètre • Bloquer le paramétrage et vérifier les paramètres modifiés Vous garantissez ainsi que tous les paramètres modifiés ont été modifiés consciemment. Autoriser paramétrage L'appareil est livré à l'état verrouillé. L'appareil est bloqué contre les modifications de paramètres à l'état de fonctionnement normal afin d'être protégé contre un paramétrage involontaire ou non autorisé. Vous devez saisir le code PIN de l'appareil avant chaque modification de paramètre. Le code PIN à l'état de livraison est "0000". Modifier paramètre Vous trouverez une description sous le paramètre correspondant. VEGABAR 83 • 4 … 20 mA/HART...
- Page 14 4. Effectuez le réglage selon l'application, par ex., dans les points du menu "Réglage min." et "Réglage max.". Exemple de paramétrage Le VEGABAR 83 mesure toujours une pression indépendamment de la grandeur de process sélectionnée dans le point de menu "Appli- cation". Pour afficher correctement la grandeur de process sélection- née, une attribution à 0 % et 100 % du signal sortie doit être effectuée (réglage). Pour l'application "Niveau", le réglage se fait en saisissant la pression hydrostatique, par ex. pour le réservoir plein et vide. Voir l'exemple suivant : VEGABAR 83 • 4 … 20 mA/HART...
- Page 15 Mise en service - Bloquer Dans ce point du menu, vous protégez les paramètres du capteur de le paramétrage modifications non souhaitées et involontaires. Afin de déceler des erreurs de paramétrage, les paramètres concer- nant la sécurité doivent être vérifiés avant leur sauvegarde dans l'appareil. 1. Saisir le code PIN À la livraison, le code PIN est réglé sur "0000". 2. Comparaison des suites de caractères Vous devez ensuite effectuer une comparaison des suites de carac- tères. Ceci sert à la vérification de la représentation des caractères. 3. Confirmation du numéro de série Confirmez ensuite que le numéro de série de votre appareil a été repris correctement. Ceci sert à la vérification de la communication des appareils. 4. Vérifier les paramètres Confirmez les valeurs modifiées les unes après les autres. Si la procédure de paramétrage décrite est effectuée complètement et correctement, l'appareil sera bloqué et donc dans un état de fonc- tionnement. VEGABAR 83 • 4 … 20 mA/HART...
- Page 16 Sortie courant en % Valeur d'affichage 2 Cellule de mesure en céramique : température de la cellule de mesure en °C Cellule de mesure métallique : température de l'électronique en °C Format d'affichage Nombre de chiffres après la virgule automatique 1 et 2 Éclairage Allumé(e) VEGABAR 83 • 4 … 20 mA/HART...
- Page 17 Mode HART Adresse 0 Paramètre spécial (SIL) Info Point de menu Paramètres Nom de l'appareil Nom de l'appareil Version d'appareil Version du matériel et du logiciel Date de calibrage Date usine Caractéristiques du Caractéristiques spécifiques à la commande capteur VEGABAR 83 • 4 … 20 mA/HART...
- Page 18 12 V CC (9,6 V < U < 14 V) ≤ 0,7 V (16 … 400 Hz) Ʋ Pour U 24 V CC (18 V < U < 35 V) ≤ 1,0 V (16 … 400 Hz) Ondulation résiduelle admissible - appareil Ex d ia Ʋ Pour U 24 V CC (18 V < U < 35 V) ≤ 1 V (16 … 400 Hz) Résistance de charge Ʋ Calcul )/0,022 A IP 66/IP 68 (0,2 bar) uniquement pour la pression absolue. VEGABAR 83 • 4 … 20 mA/HART...
- Page 19 6 Annexe Ʋ Exemple - Appareil non-Ex pour (24 V - 9,6 V)/0,022 A = 655 Ω = 24 V DC VEGABAR 83 • 4 … 20 mA/HART...
- Page 20 Les indications de ce manuel concernant la livraison, l'application et les conditions de service des capteurs et systèmes d'exploitation répondent aux connaissances existantes au moment de l'impression. Sous réserve de modifications © VEGA Grieshaber KG, Schiltach/Germany 2019 VEGA Grieshaber KG Tél. +49 7836 50-0 Am Hohenstein 113...
