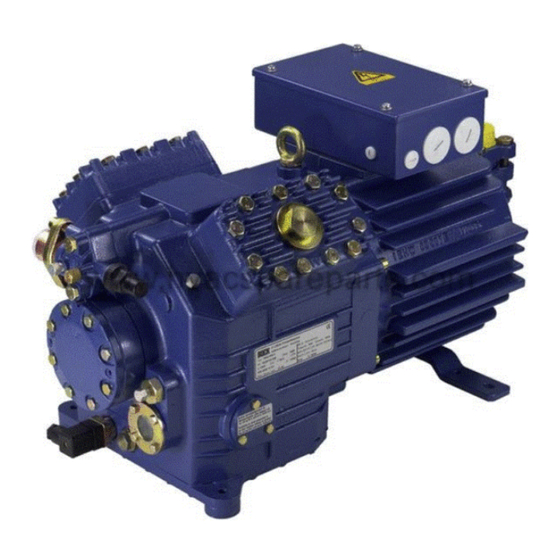

- Page 1 GEA Bock HA4 Instructions de montage 09791-11.2015-F Traduction des Instructions originales HA4/310-4 HAX4/310-4 HA4/385-4 HAX4/385-4 HA4/465-4 HAX4/465-4 HA4/555-4 HAX4/555-4 HA4/650-4 HAX4/650-4...
- Page 2 Respecter les consignes de sécurité figurant dans ces instructions. Les présentes instructions doivent être remises au client final avec l'installation dans laquelle le compresseur est monté. Fabricant GEA Bock GmbH 72636 Frickenhausen Contact GEA Bock GmbH Benzstraße 7...
- Page 3 Sommaire Page Sécurité 1.1 Identification des consignes de sécurité 1.2 Qualification requise du personnel 1.3 Consignes générales de sécurité 1.4 Exploitation conforme Description du produit 2.1 Brève description 2.2 Plaque signalétique 2.3 Codification des types Domaines d'application 3.1 Fluide frigorigène 3.2 Remplissage d'huile 3.3 Limites d'utilisation Montage du compresseur...
- Page 4 1| Sécurité 1.1 Identification des consignes de sécurité : Signale une situation dangereuse qui, si elle n'est pas DANGER ! évitée, entraîne immédiatement la mort ou des blessures graves. Signale une situation dangereuse qui, si elle n'est AVERTISSEMENT ! pas évitée, peut entraîner la mort ou des blessures graves.
- Page 5 AVERTISSEMENT ! Le compresseur ne doit pas être utilisé dans des zones explosibles ! Le compresseur frigorifique GEA mentionné dans le titre est conçu pour être monté dans une machine (au sein de l'UE conformément aux directives européennes 2006/42/CE – Directive Machines -, 2014/68/UE - Directive Équipements sous pression).
- Page 6 2| Description du produit 2.1 Brève description • Compresseur à pistons à quatre cylindres semi-hermétique avec graissage par pompe à huile. • Moteur d'entraînement fixé sur le carter du compresseur. • Pour la congélation avec moteur refroidi à l'air et aspiration directe au niveau du cylindre. Boîte à...
- Page 7 2| Description du produit 2.2 Plaque signalétique (exemple) GEA Bock GmbH 72636 Frickenhausen, Germany HAX4/650-4 56,6 AS35830-006 26,0 A 67,9 107 A 140 A SE 55 Fig. 2 Désignation de type Tension, commutation, fréquence Numéro de machine Vitesse de rotation nominale 50 Hz Intensité...
- Page 8 3| Domaines d'application 3.1 Fluide frigorigène • HFKW / HFC: R404A/R507 • (H)FCKW / (H)CFC: 3.2 Remplissage d'huile Les compresseurs sont remplis en usine avec le type d'huile suivant : - pour R404A/R507 FUCHS Reniso Triton SE 55 - pour R22 FUCHS Reniso SP 46 Les compresseurs remplis en huile ester (FUCHS Reniso Triton SE 55) sont identifiés par un X dans la désignation de type (p.
- Page 9 3| Domaines d'application R404A R507 Fig. 4 Fig. 5 Domaine d'application Température d'évaporation (°C) non restreint Température de condensation (°C) Surchauffe des gaz aspirés (K) Température réduite des gaz aspirés Température des gaz aspirés (°C) Autres plages Haute pression max. admis- sible (LP/HP) : 19/28 bars sur demande...
- Page 10 4| Montage du compresseur INFO ! Les nouveaux compresseurs sont remplis de gaz de protection en usine (azote 3 bars). Conserver cette charge d'attente dans le compresseur aussi longtemps que possible et empêcher la pénétration d'air. V érifier que le compresseur n'a pas été endommagé pendant le transport avant de commencer les travaux.
- Page 11 4| Montage du compresseur Les raccords des tuyauteries sont étagés, afin de pouvoir utiliser des tuyaux de dimensions courantes (en millimètres ou en pouces). Les diamètres des raccords des vannest conviennent à un rendement maximal du compresseur. En ce qui concerne les tuyaux, la section nécessaire doit être adaptée au rendement souhaité, tout comme pour les clapets de retenue.
- Page 12 4| Montage du compresseur 4.6 Utilisation des vannes Avant d'ouvrir ou de fermer la vanne, desserrer le presse-étoupe de la tige de vanne d'env. ¼ de tour dans le sens inverse des aiguilles d'une montre. Après l'actionnement de la vanne, resserrer le presse-étoupe de la tige de vanne dans le sens des aiguilles d'une montre.
- Page 13 5| Raccordement électrique Raccordement électrique DANGER ! Haute tension ! Risque de choc électrique ! Effectuer les travaux uniquement lorsque l'installation électrique est hors tension ! ATTENTION ! En cas de montage d'accessoires équipés d'un câble électrique, respecter un rayon de cambrage minimal de 3x le diamètre du câble pour la pose du câble.
- Page 14 5.3 Schéma de raccordement pour démarrage à bobinage partiel avec moteur de série 0 1 2 3 4 F1.2 F1.1 I=33% I=66% F1.1 F1.2 XSS Y/YY X1 L1 L1 N N 43 43 11 MP10 X2 1 Boîte de raccordement du compresseur AnschluákastenVerdichter Fig.
- Page 15 5 6 7 8 9 L1.1 L2.1 L3.1 L1.2 P> P< M1.1 P™l Commutateur principal Moteur du compresseur PWMP10 M1.1 Moteur du ventilateur BOCKCOMPRESSORS Contacteur général (bobinage partiel 1) Contacteur général (bobinage partiel 2) Relais de temporisation 1 s max. Commutateur de la tension de commande Chauffage du carter d'huile...
- Page 16 5| Raccordement électrique En usine, le moteur est commuté pour un démarrage direct (YY). Pour un démarrage à bobinage partiel Y / YY, les ponts doivent être retirés et les câbles d'alimentation du moteur doivent être raccordés conformément au schéma de branchement : 400 V 400 V 400 V...
- Page 17 5| Raccordement électrique 5.4 Moteur spécial : version pour démarrage direct ou étoile/triangle 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf Pour le démarrage étoile/triangle, un dispositif mécanique de délestage avec électrodistribu- Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil teur de dérivation (accessoire) est nécessaire.
- Page 18 5.5 Schéma de raccordement pour démarrage étoile-triangle à moteur spécial 0 1 2 3 4 F1.1 F1.1 F1.2 F1.2 XSS Net400V50Hz X1 L1 L1 N N 43 43 11 X2 1 2 MP10 AnschluákastenVerdichter Boîte de raccordement du compresseur Fig. 18 Thermistances (sonde PTC) d'enroulement du moteur Thermostat de protection thermique (sonde PTC) F1.1 / 1.2 2 disjoncteurs-protecteurs (66 % / 33 % de l'I...
- Page 19 5 6 7 8 9 L1.1 L2.1 L3.1 L1.2 P> P< M1.1 P™l Moteur du compresseur M1.1 Moteur du ventilateur Contacteur général Contacteur Δ Contacteur Y Relais de temporisation de commutation étoile/triangle MP10 BOCKCOMPRESSORS Relais de temporisation du dispositif de délestage Commutateur de la tension de commande Dispositif de délestage Chauffage du carter d'huile...
- Page 20 5| Raccordement électrique 5.6 Module de protection électronique MP 10 Le moteur du compresseur est équipé de thermistances (PTC) qui sont reliées au module de protection électronique MP 10 dans la boîte à bornes. Le disponibilité opérationnelle est signalée par le voyant H3 (vert) après la mise sous tension.
- Page 21 5| Raccordement électrique 5.8 Contrôle fonctionnel du module de protection MP 10 Vérifier le fonctionnement du module de protection avant la mise en service, l'élimination d'un défaut ou toute modification dans le circuit de commande : VOY. H1 VOY. H2 VOY. H3 N°...
- Page 22 5| Raccordement électrique 5.9 Chauffage du carter d'huile (accessoires) En fonction de la pression et de la température ambiante, du fluide frigorigène se diffuse dans l'huile de lubrification du compresseur lorsque celui-ci est à l'arrêt. Les propriétés de lubrification de l'huile s'en trouvent réduites.
- Page 23 6| Mise en service 6.1 Préparatifs de mise en service INFO ! Pour protéger le compresseur contre des conditions de fonctionnement non autorisées, l’utilisation de pressostats haute et basse pression côté installation est obligatoire. Le compresseur a été testé en usine et toutes ses fonctions ont été contrôlées. Il n'est donc pas nécessaire de suivre des instructions de démarrage particulières.
- Page 24 6| Mise en service 6.5 Charge en fluide frigorigène ATTENTION ! Porter des vêtements de protection personnels tels que des lunettes et des gants de protection ! S'assurer que les vannes à l'aspiration et au refoulement sont ouverts. Remplir le fluide frigorigène (couper le vide) sous forme liquide directement dans le condenseur ou le collecteur lorsque le compresseur est arrêté.
- Page 25 6| Mise en service 6.8 Raccord du régulateur de niveau d'huile En cas de connexions compound de plusieurs compresseurs, les système de régulation du niveau d'huile ont fait leurs preuves. Le raccord « O » est prévu pour le montage d'un régulateur de niveau d'huile (voir croquis coté).
- Page 26 Utiliser uniquement des pièces de rechange d'origine GEA ! 7.4 Accessoires Pour connaître les accessoires disponibles, rendez-vous sur le site Internet www.gea.com 7.5 Extrait du tableau des lubrifiants Le type d'huile utilisé de série en usine est indiqué sur la plaque signalétique. L'utilisation de ce type d'huile est à...
- Page 27 8| Caractéristiques techniques Charge d'huile 380-420 V Y/YY - 3 - 50 Hz PW 440-480 V Y/YY - 3 - 60 Hz PW PW = Part Winding Rapport de bobinage : 66% / 33% Nombre de cylindres...
- Page 28 9| Dimensions et raccords Änderungen vorbehalten Maße in mm Massenschwerpunkt ca.400 Subject to change without notice Dimensions in mm Centre of gravity Sous réserve de toutes modifications Cotes en mm Centre de gravité Centre de gravité de la masse DV L A A1 N B SV Ansich...
- Page 29 9| Dimensions et raccords Conduite d'aspiration voir caractéristiques techniques, chap. 8 Conduite de refoulement Raccord côté aspiration, non obturable 8 “ NPTF Raccord côté aspiration, obturable 16 “ UNF Raccord côté refoulement, non obturable 8 “ NPTF Raccord côté refoulement, obturable 16 “...
- Page 30 (conformément à la Directive Machines 2006/42/CE) Le fabricant : GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tél. : 07022/9454-0 déclare par la présente que le compresseur frigorifique HA4 répond aux exigences fondamenta- les de l'annexe II 1B de la Directive Machines 2006/42/CE.
- Page 31 à notre service chargé des applications techniques, au commerce de gros spécialisé dans la réfrigération ou à notre représentation. Vous pouvez contacter l'équipe du service GEA par téléphone gratuite à 00 800 / 800 000 88 ou par e-mail: info@gea.com...
