INSTRUCTION MANUAL FOR
NEXT LEVEL RACING

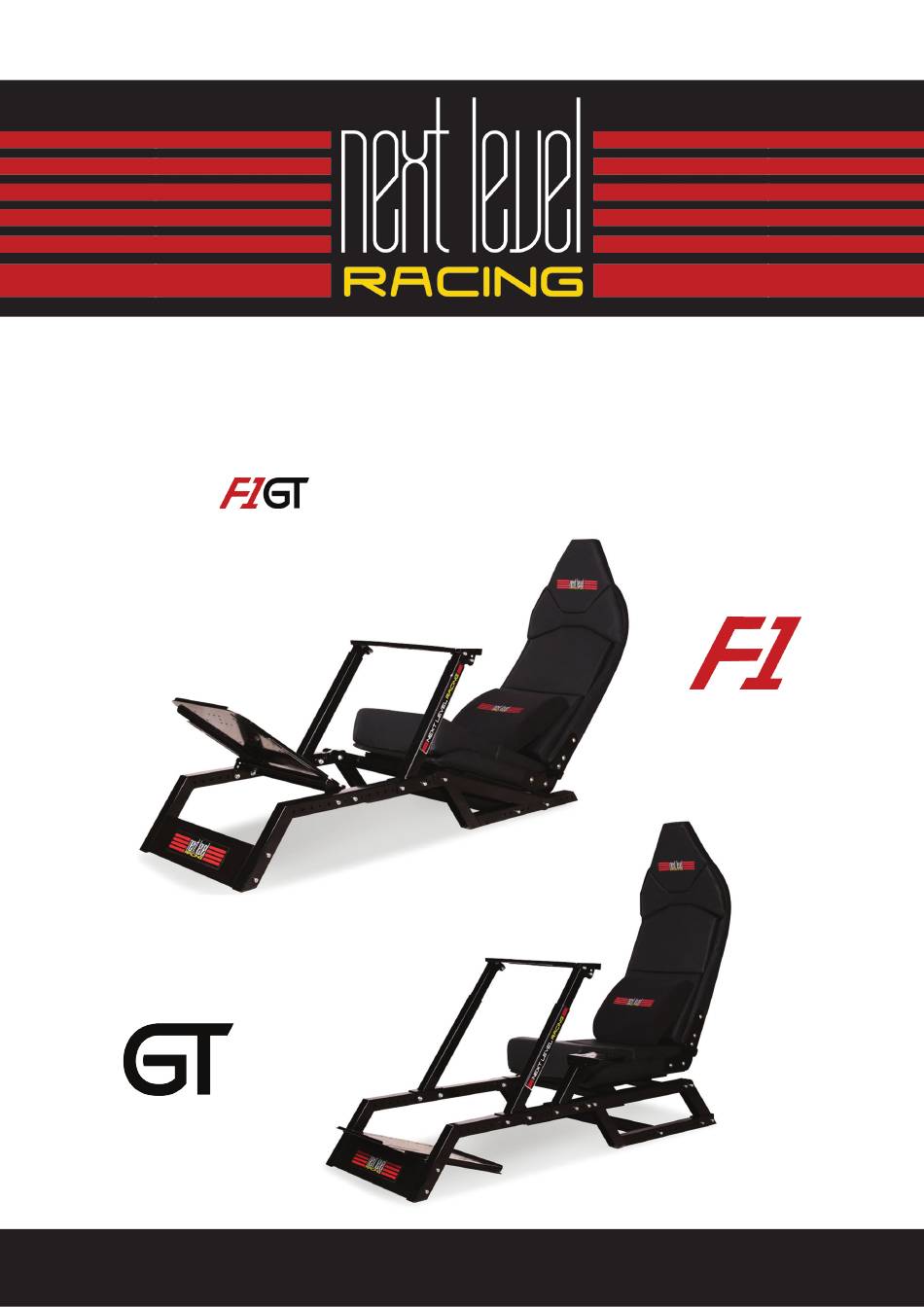

F1GT SIMULATOR COCKPIT
For assistance please contact: support@nextlevelracing.com
www.nextlevelracing.com

Publicité

loading

Manuels Connexes pour Next Level Racing F1GT SIMULATOR COCKPIT

Sommaire des Matières pour Next Level Racing F1GT SIMULATOR COCKPIT

  • Page 1 INSTRUCTION MANUAL FOR NEXT LEVEL RACING F1GT SIMULATOR COCKPIT For assistance please contact: support@nextlevelracing.com www.nextlevelracing.com...
  • Page 2 Thank-you for purchasing a F1GT Simulator Cockpit If you require any support with your product please contact our friendly team at: support@nextlevelracing.com for a prompt response. WARNING -Please do not use power tools for assembly as over tightening can damage your frame.
  • Page 3 F1GT SIMULATOR COCKPIT What’s In The Box: SCREWS FOR WHEEL LUMBAR/ NECK CUSHION SHIFTER PEDALS 50MM 60MM BOLTS BOLTS SEAT BASE SEAT BACK For assistance please contact: support@nextlevelracing.com www.nextlevelracing.com...
  • Page 4 F1GT SIMULATOR COCKPIT Step 1: FRAME ASSEMBLY FLOOR POSTS SIDE FRAMES 1 X 16MM BOLT Repeat both sides Step 2: FRONT PLATE 2 X 50MM BOLTS Repeat both sides SUPPORT POST Step 3: 1 X 50MM BOLT. Repeat both sides.
  • Page 5 F1GT SIMULATOR COCKPIT Step 4: SEAT ASSEMBLY 4 X 16MM BOLTS. Repeat both sides. SEAT SIDE FRAMES Attach SEAT SIDE FRAMES to SEAT BASE Step 5: Angle Mounts 2 X 16MM BOLTS. Repeat both sides. Attach ANGLE MOUNTS to SEAT BASE Step 6: 3 X 16MM BOLTS.
  • Page 6 F1GT SIMULATOR COCKPIT Step 7: F1 ASSEMBLY WHEEL PLATE 2 X 50MM BOLTS. Repeat both sides. 5. Attach PEDAL PLATE to the PEDAL ANGLE BAR using 2 X 16MM BOLTS on each side. Repeat both sides. *For F1- Recommend attaching at bottom of PEDAL PLATE as 2.
  • Page 7 F1GT SIMULATOR COCKPIT Step 8: F1 ATTACHING SEAT 1 X 60MM BOLT. Repeat both sides. 1 X 60MM BOLT. Repeat both sides. Step 9: F1 TIPS - PEDAL ANGLE BAR: This determines the distance of your pedals. If you are a shorter user attach closer to the seat.
  • Page 8 F1GT SIMULATOR COCKPIT Step 10: GT ASSEMBLY WHEEL PLATE 3. 2 X 50MM BOLTS. Repeat both sides. 2. Insert Wheel Support Bars. Use 2 X 16MM BOLTS on each side to adjust height. 5. Attach PEDAL PLATE to frame using 1 X 16MM BOLT.
  • Page 9 F1GT SIMULATOR COCKPIT Step 11: GT SEAT ASSEMBLY 2 X 60MM BOLTS. Repeat both sides. 2 X 60MM BOLTS. Repeat both sides. Step 12: GT TIPS -In GT position for extra comfort you may find the LUMBAR SUPPORT CUSHION provided suitable to use for your higher back or shoulders.
  • Page 10 F1GT SIMULATOR COCKPIT Step 13: GEAR SHIFTER ASSEMBLY 2 X 50MM BOLTS SHIFTER BRACKET SHIFTER ARM Left hand side shifter Step 14: 2 X 50MM BOLTS Right hand side shifter For assistance please contact: support@nextlevelracing.com www.nextlevelracing.com...
  • Page 11 F1GT SIMULATOR COCKPIT Step 15: CHANGING FROM F1 TO GT 4. Wheel Angle May need adjustment 3. Seat Angle May need adjustment 1. PEDAL PLATE *Please note many GT users prefer pedals in F1 style position meaning no need for 2.
  • Page 12 F1GT SIMULATOR COCKPIT NEED ASSISTANCE? If you require any support with your product please contact our friendly team at: support@nextlevelracing.com for a prompt response. For assistance please contact: support@nextlevelracing.com www.nextlevelracing.com...
