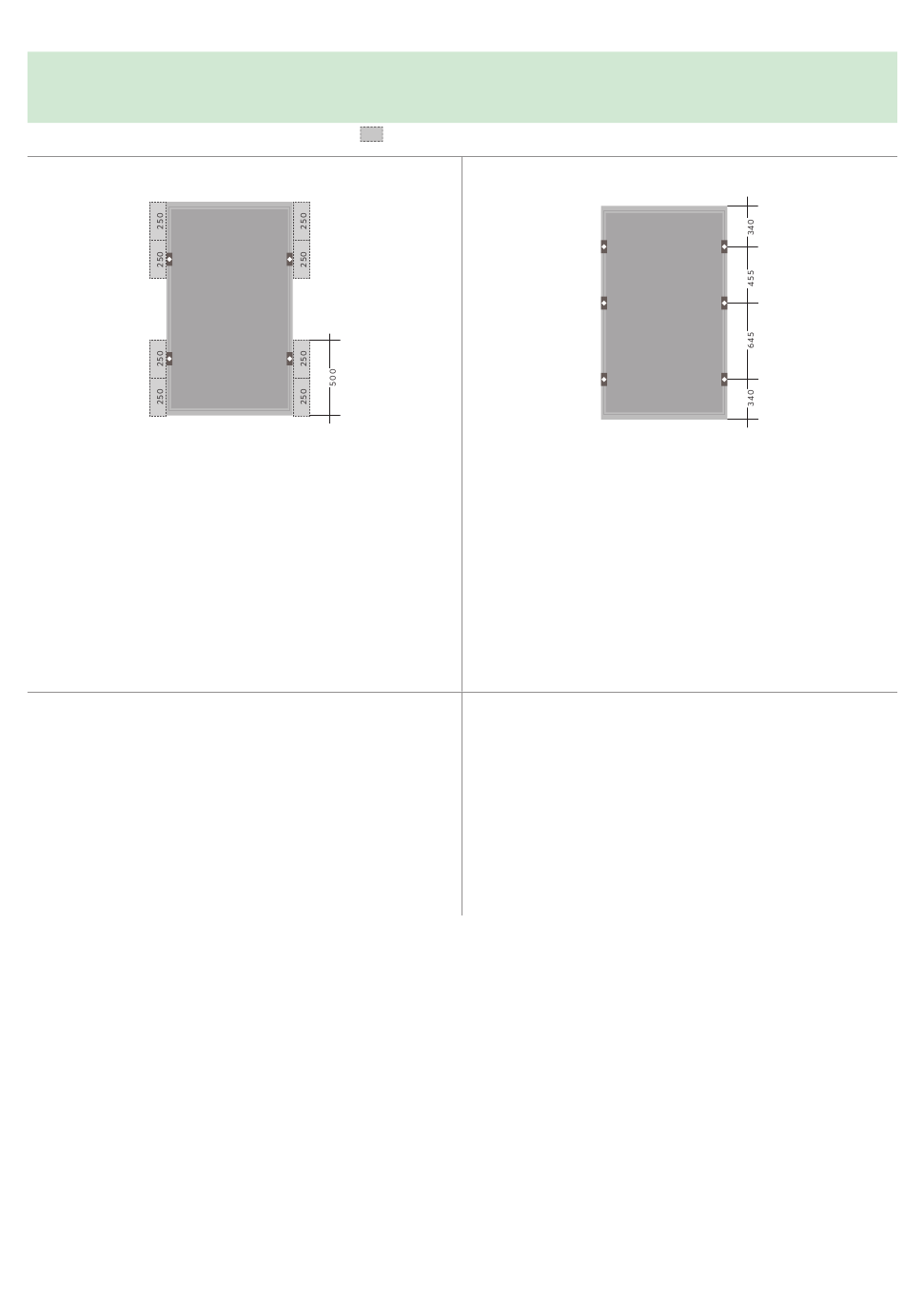

3. Montage avec 4 pinces de module (côté long)
Surface minimale de la pince: 8 x 40 mm
a)
Charge max. de pression recommandée:
jusqu'à 1.600 Pa (test charge 2.400 Pa)
Charge max. de succion recommandée:
jusqu'à 1.600 Pa (test charge 2.400 Pa)
b)
Charge max. de pression recommandée:
jusqu'à 5.400 Pa (test charge 8.100 Pa)
Charge max. de succion recommandée:
jusqu'à 2.400 Pa (test charge 3.600 Pa)
8
4. Montage avec 6 pinces de module (côté long)
(variante avec capacité de charge max. possible)
Zones dédiées à la fixation
a)
b)
Dans cette variante de montage, le module peut entrer
en contact avec les rails de montage en raison de la
charge élevée. Pour éviter d'endommager le verre, il faut
donc prévoir un revêtement en gomme sur les rails.
Les pinces centrales peuvent également être montées au
milieu des côtés longs du cadre si aucun rail de montage
ne passe sous le milieu du module. Dans le cas contraire,
la position des pinces doit être montée de manière
décalée par rapport au centre afin de ne pas mettre en
danger la boîte de jonction en cas de charge maximale.
Charge max. de pression recommandée:
jusqu'à 8.100 Pa (test charge 12.150 Pa)
Charge max. de succion recommandée:
jusqu'à 3.600 Pa (test charge 5.400 Pa)
Sous réserve d'erreurs et de modifications | © 2021 Solarwatt GmbH
Surface minimale de la pince: 8 x 40 mm
