Dans certaines régions enneigées, la charge de pression définie dans la norme, conformé-
ment aux données de charge de neige locales, peut être largement dépassée par la pré-
sence de neige en surplomb ou d'un amas sur les modules solaires, pouvant entraîner une
charge supérieure à la moyenne sur le bord inférieur du cadre. Par conséquent, Solarwatt
teste ses produits au-delà des exigences de la norme CEI 61215 et selon d'autres normes
en tenant compte des charges supplémentaires en cas en cas de surplomb ou d'accu-
mulation de neige, afin de reproduire dans la pratique les charges réelles et d'assurer un
fonctionnement sûr des produits tout au long de leur durée de vie.
Les tableaux suivants montrent pour chaque situation d'installation:
• le mode de fixation (vis, pinces, système d'insertion)
• les zones du cadre, approuvées pour la fixation
• la charge de pression maximale recommandée sur les modules
Vous trouverez des informations sur le couple de serrage dans la documentation du fabri-
cant de la pince. Les fixations ne doivent pas déformer les modules solaires. Les pinces ne
doivent pas toucher la vitre avant.
Les pinces de modules doivent se trouver entièrement dans les zones de serrage indi-
quées. Si les bornes de module ne se trouvent pas toutes dans une zone correspondant
à une charge de libération maximale, la charge de libération inférieure s'applique. La
charge de dégagement la plus faible s'applique en principe. Les modules solaires peuvent
être installés aussi bien de chant (Portrait) que de profil (Landscape).

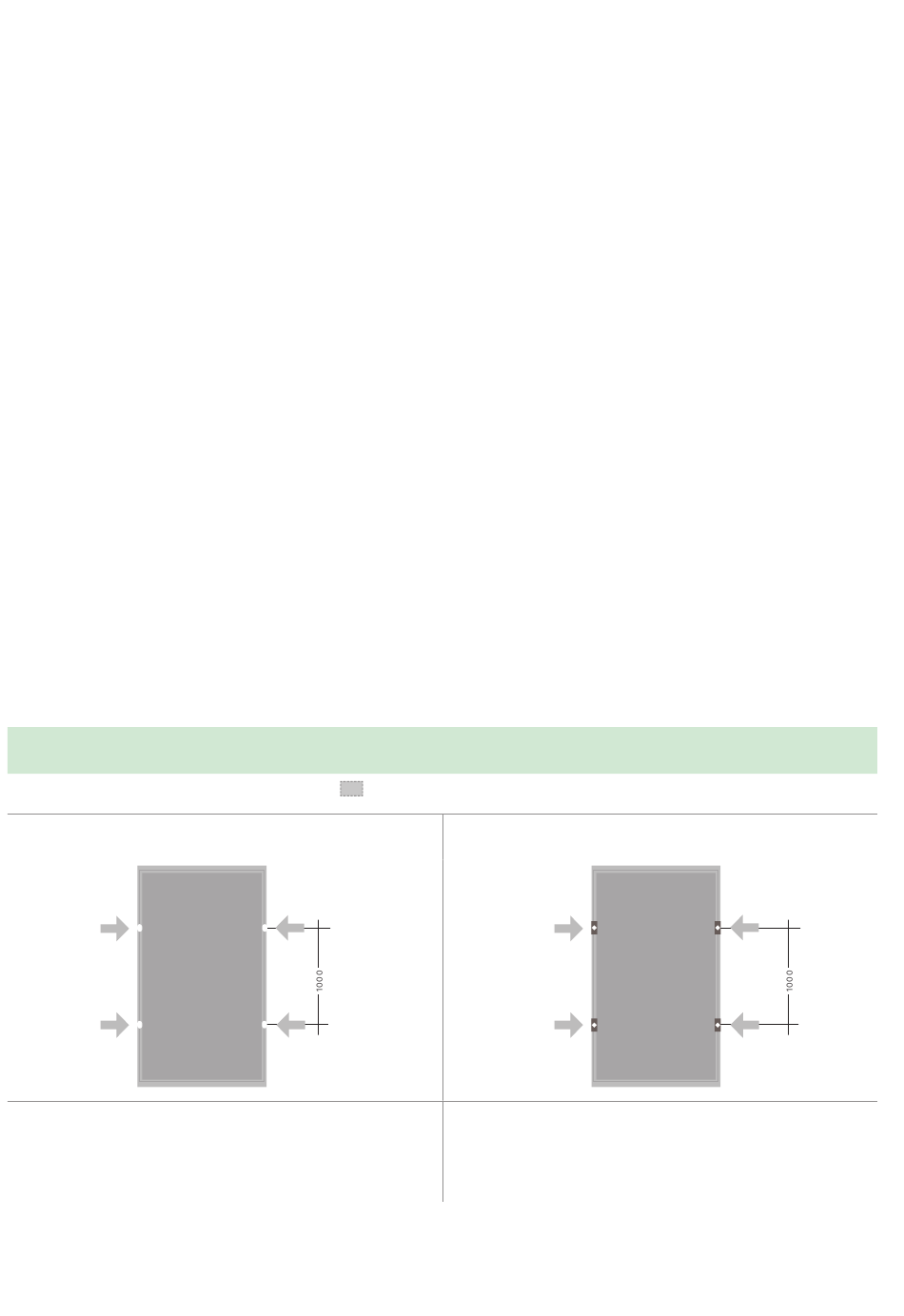

1. Montage avec 4 vis
Utilisez uniquement les trous prévus dans le cadre
Charge max. de pression recommandée:
jusqu'à 6.750 Pa (test charge 10.125 Pa)
Charge max. de succion recommandée:
jusqu'à 2.400 Pa (test charge 3.600 Pa)
Sous réserve d'erreurs et de modifications | © 2021 Solarwatt GmbH
Zones dédiées à la fixation
Placez les pinces sur les positions des
Charge max. de pression recommandée:
jusqu'à 6.750 Pa (test charge 10.125 Pa)
Charge max. de succion recommandée:
jusqu'à 2.400 Pa (test charge 3.600 Pa)
2. Montage avec 4 pinces
trous prévus dans le cadre
7
