Système d'évacuation en cas de raccordement de plusieurs
machines à un conduit d'évacuation commun
machines à chauffage gaz).
En cas d'installation de plusieurs ma-
chines avec conduit d'évacuation com-
mun, le conduit d'évacuation devra être
du type à section croissante en fonction
du nombre de machines installées pour
permettre à chacune d'elles de fonctionner
à la même valeur de résistance de l'air.

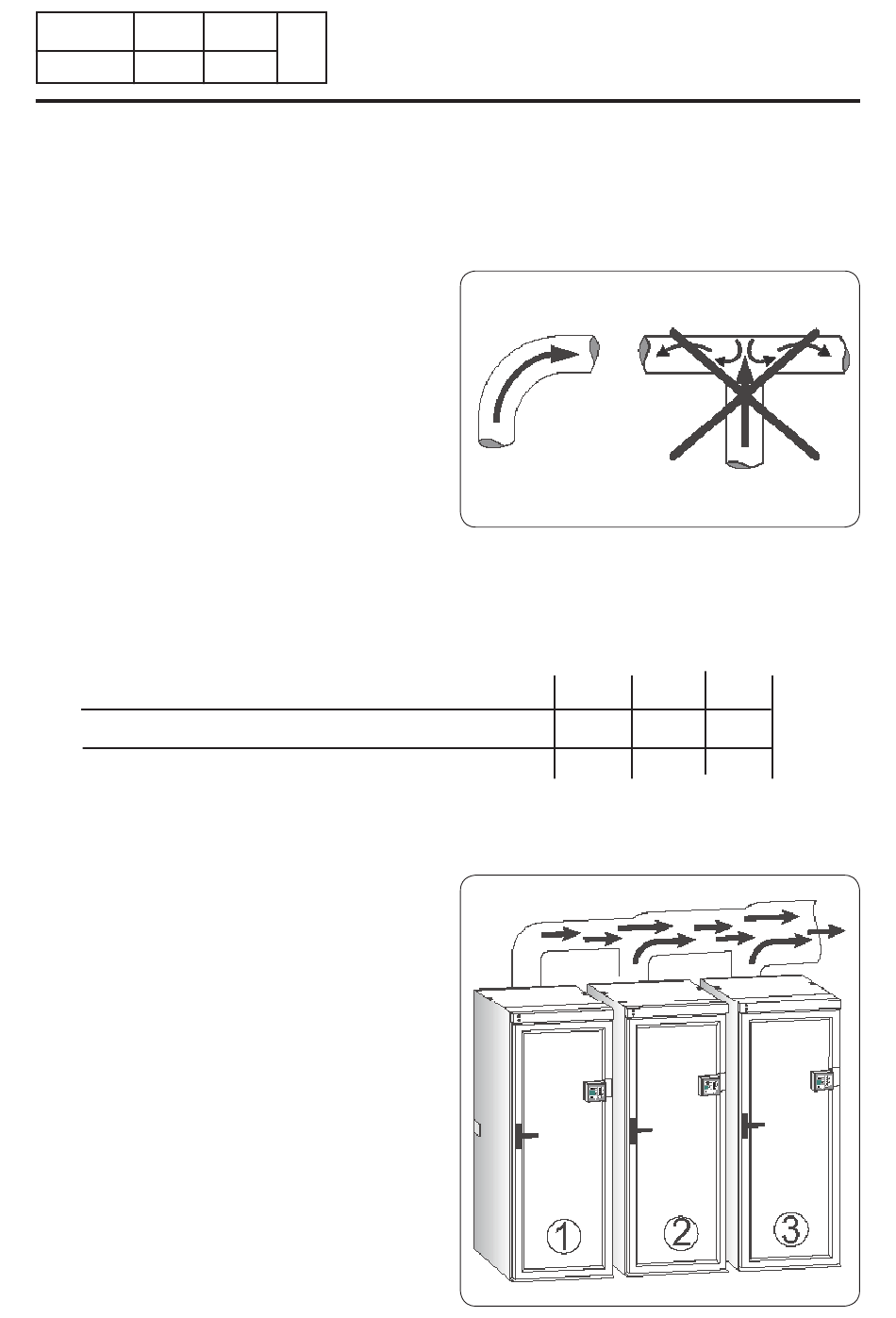

Utiliser des coudes (et non des T) pour
permettre à l'air de passer en aval.
La f gure ci-contre indiquent de façon
simplif ée la forme de principe du conduit
d'évacuation.
Cependant, pour une meilleure effi cacité, nous vous conseillons une évacuation
séparée des appareils.
Nombre de machines
Diamètre de sortie du conduit d'évacuation (mm)
Section de sortie du conduit d'évacuation
Le diamètre d'évacuation indiqué est le
diamètre de sortie des machines.
Les sections des gaines entre les ma-
chines et l'extérieur du bâtiment devront
être calculées en tenant compte du débit
et de la perte de charge admissible sur
chaque machine ainsi que du chemine-
ment des gaines (coudes et longueurs).
S'assurer impérativement de la présence
d'une dépression statique (tirage naturel)
minimun de 2 mm H
12
6
Page
O par conduit.
2
6. Installation/
Mise en service
1
160
2 dm²
