User Guide | Régulateur de meuble frigorifique, AK-CC 450

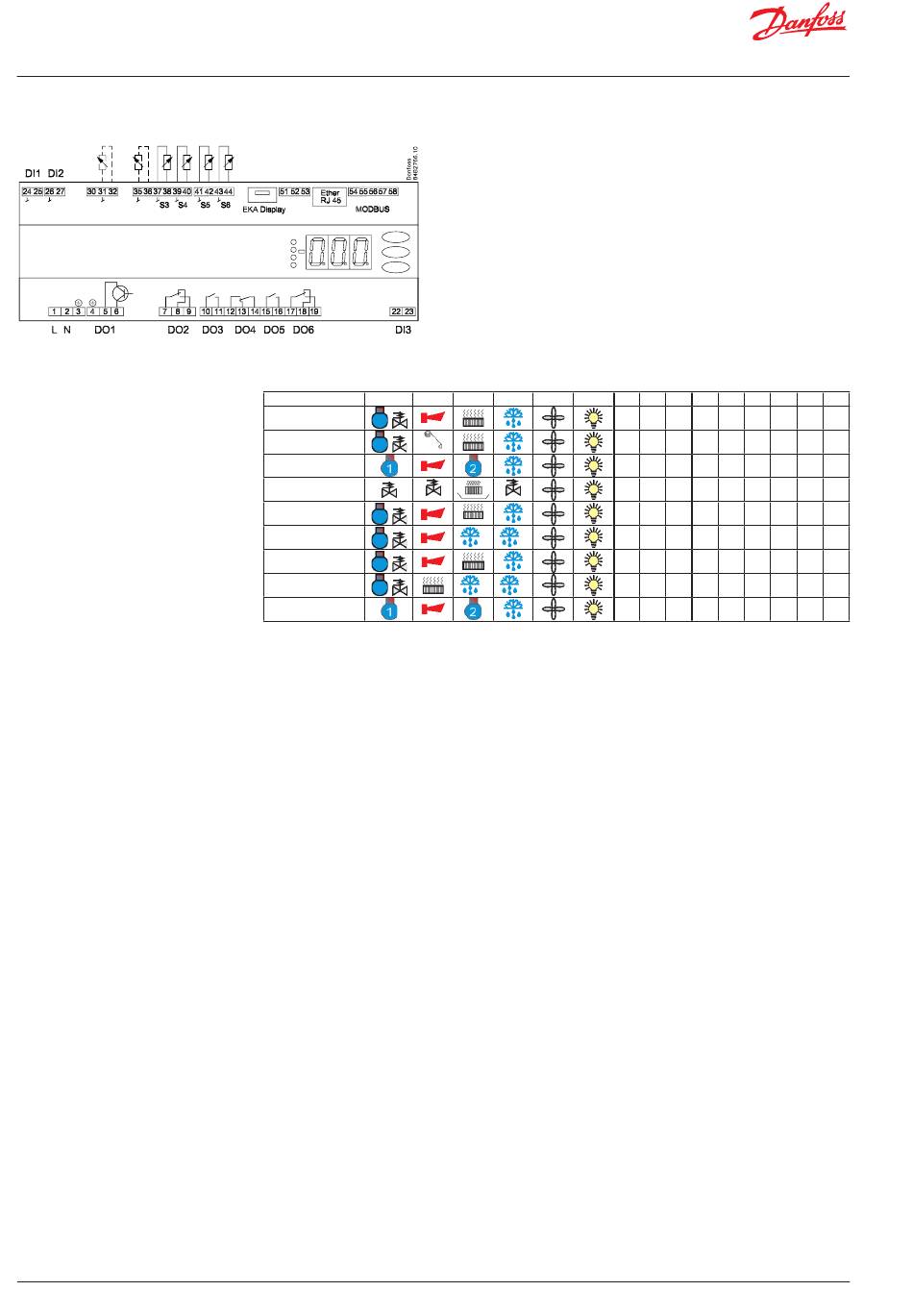

Raccordements
Aperçu des sorties et des
utilisations.
Voir également les diagrammes
électriques précédemment dans
le manuel.
DI1
Signal d'entrée TOR.
La fonction définie est active lorsque l'entrée est court-circuitée /
ouverte. La fonction est définie dans o02.
DI2
Signal d'entrée TOR.
La fonction définie est active lorsque l'entrée est court-circuitée /
ouverte. La fonction est définie dans o037.
S3, S4, S5, S3B, S5B,
Sonde Pt 1000 ohm ou sonde PTC 1000 ohm. Tous doivent être du
même type.
S6, S6B
Sonde Pt 1000 ohm
La sonde d'air S3 est placée dans l'air chaud en amont de
l'évaporateur
La sonde d'air S4 est placée dans l'air froid en aval de l'évaporateur
(le besoin de S3 ou de S4 peut être écarté dans la configuration)
La sonde de dégivrage S5 est placée sur l'évaporateur.
La sonde de produit S6
Afficheur EKA
S'il doit y avoir une vérification / commande du régulateur
externe, un écran de type EKA 163B ou EKA 164B peut être
raccordé.
RS485 (Borne 51, 52,53)
Pour transmission de données mais uniquement si un module de
transmission de données est installé dans le régulateur. Le module
peut être un LON RS485, DANBUSS ou un MODBUS.
Borne 51 = écran
Borne 52 = A (A+)
Borne 53 = B (B-)
(Dans les cas d'un Lon RS 485 et d'une passerelle de type AKA 245,
la version de la passerelle doit être la version 6.20 ou supérieure.)
32 | RS8EU704 |
Utilisation
DO1
DO2
1
/
2
/
Blinds
3
4
suction
5
/
6
/
7
/
8
/
9
RJ45
Pour transmission de données mais uniquement si un module
TCP/IP est installé dans le régulateur. (OEM)
MODBUS
Pour la transmission de données
Borne 56 = écran
Borne 57 = A+
Borne 58 = B-
(Un écran externe de type AKA 163A ou 164A peut
alternativement être raccordé aux bornes mais ils ne peuvent
dès lors pas être utilisés pour la transmission de données. Une
transmission de données éventuelle doit alors être effectuée
d'une autre façon.)
Tension d'alimentation
230 V c.a.
DO1
Raccordement vanne ou compresseur. La bobine peut être une
bobine de 230 V ca.
DO2
Alarme
Rideau de nuit
Vanne d'aspiration
Cordon chauffant
DO3
DO4
DO5
DO6 DI1 DI2 DI3 AI1 AI2 AI3 AI4 AI5 AI6
• • •
• • •
• • •
• • •
• • •
hotgas
• • •
heat
B
A
• • •
• • •
B
A
• • •
Il y a un couplage entre les borne 7 et 8 dans des situations
d'alarme et lorsque le régulateur est hors tension.
Il y a un couplage entre les borne 7 et 9 lorsque le rideau de
nuit doit être devant.
Il y a un couplage entre les borne 7 et 9 lorsque la vanne
d'aspiration doit être ouverte.
Il y a un couplage entre les borne 7 et 8 lorsque la fonction doit
être active.
S3
S4
S5
S3
S4
S5
S3
S4
S5
S3
S4
S5
S3
S4
S5
S3B
S5B
S3A
S4
S5
S3B
S6B
S3A
S4
S5
S3B
S5B
S3A
S4
S5
S3
S4
S5
© Danfoss | ADAP-KOOL® | 2015.10
S6
S6
S6
S6
S6
S6
S6A
S6
S6
