ascon C Serie Instructions D'installation page 62

- Ingombri e Dimensioni
- Schema Elettrico
- Schemi del Sezionatore
- Trasporto
- Posizionamento ed Installazione
- Installazione dell' Unità
- Dati Tecnici
- Connessioni Idrauliche
- Collegamenti e Cablaggi Elettrici
- Dati Elettrici
Durante l'installazione, verificare accuratamente i seguenti punti.
• Non procedere all'installazione in luoghi dove possano verificarsi fughe di gas.
Pericolo d'incendio in caso di fughe o di concentrazioni di gas intorno al condizionatore.
• Non sovraccaricare il condizionatore.
L'apparecchio è precaricato in fabbrica. Qualsiasi sovraccarico provocherebbe una sovracorrente e
danni al compressore.
• I bordi affilati e la superficie della serpentina di alluminio sono potenzialmente pericolosi.
Evitare di entrare in contatto con le loro sedi.

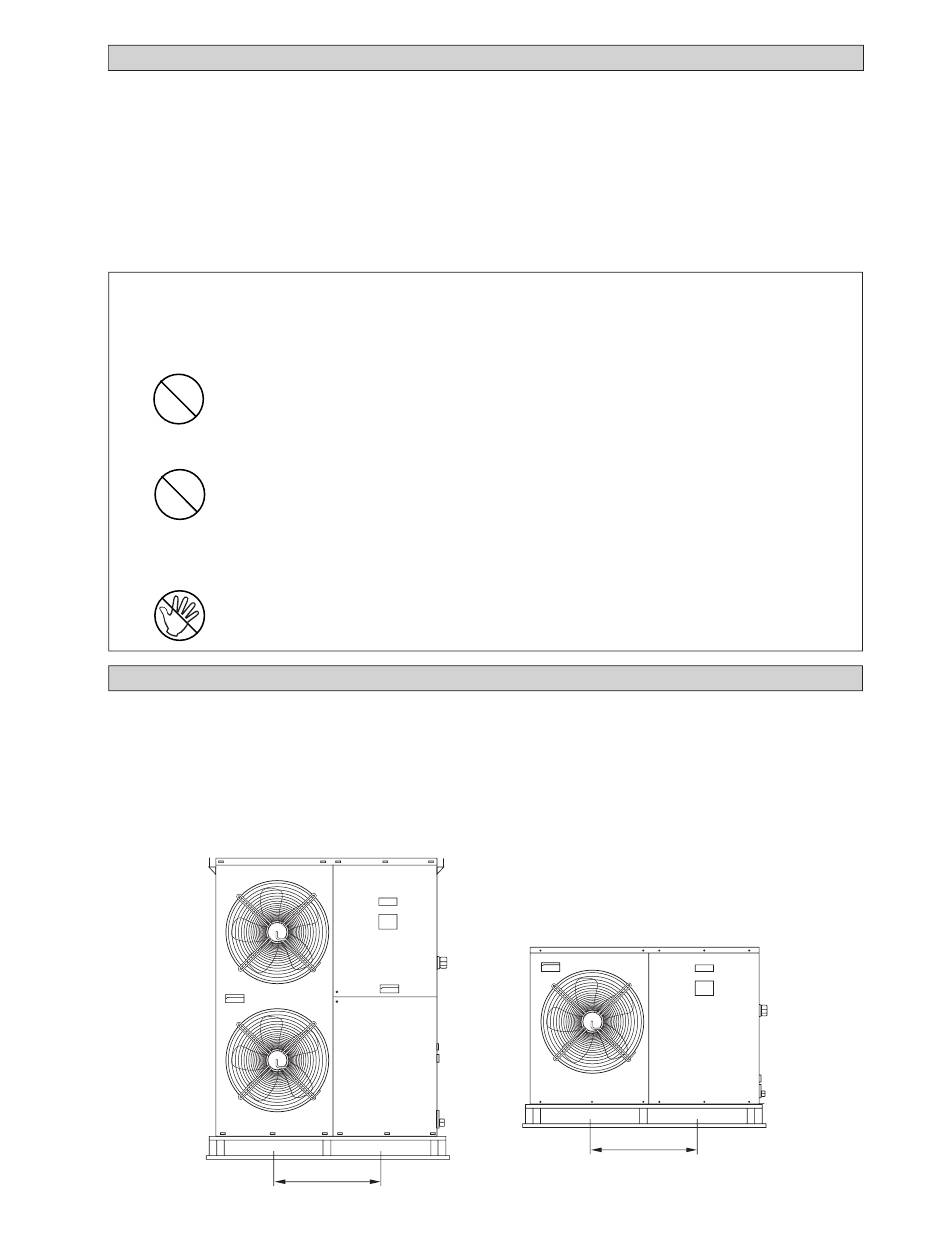

• Utilizzare barre distanziatrici o un carrello elevatore per sollevare l'unità in modo da evitare danni ai pannelli. La Figura
1 indica le dimensioni della gabbia per il sollevamento. Evitare movimenti bruschi. Non rimuovere la gabbia fino a
quando non si trova nella posizione finale.
Se necessario, utilizzare una gru per unità superiori a 11kW. Verificare che le cinghie di sollevamento siano in grado di
sostenere l'unità. Fare riferimento al peso dell'unità indicato nel manuale delle specifiche per l'assistenza.
Assicurarsi che le cinghie di sollevamento non vengano a contatto con la serpentina, il pannello superiore ed il pannello
anteriore. Utilizzare staffe di sollevamento (fornite assieme al presente manuale) come da Figura 2. Prima di posizionare
l'unità, sollevarla leggermente per assicurarsi che sia in equilibrio. Non agitare o ribaltare l'unità in nessun caso.
All manuals and user guides at all-guides.com
INDICE
pagina i-ii
pagina iii-viii
pagina ix-x
pagina 1
pagina 2
pagina 4
pagina 5
pagina 7
pagina 7
pagina 8
! ! ! ! ! ATTENZIONE
TRASPORTO
577
4-1
- Dimensioni Raccomandate di Fusibili e Cavi
- Montaggio dell'Impianto Idraulico
- Circuito Refrigerante
- Speciali Precauzioni per le Unità con R407C
- Controllo
- Manutenzione Preventiva e Periodica
- Risoluzioni dei Problemi
- Regolatore Velocità Ventilatore (Opzionale)
- Installazione sul Posto del Sezionatore
550
pagina 8
pagina 11
pagina 11
pagina 11
pagina 12
pagina 13
pagina 14
pagina 15
pagina 15
Figura 1
