ANNEXES

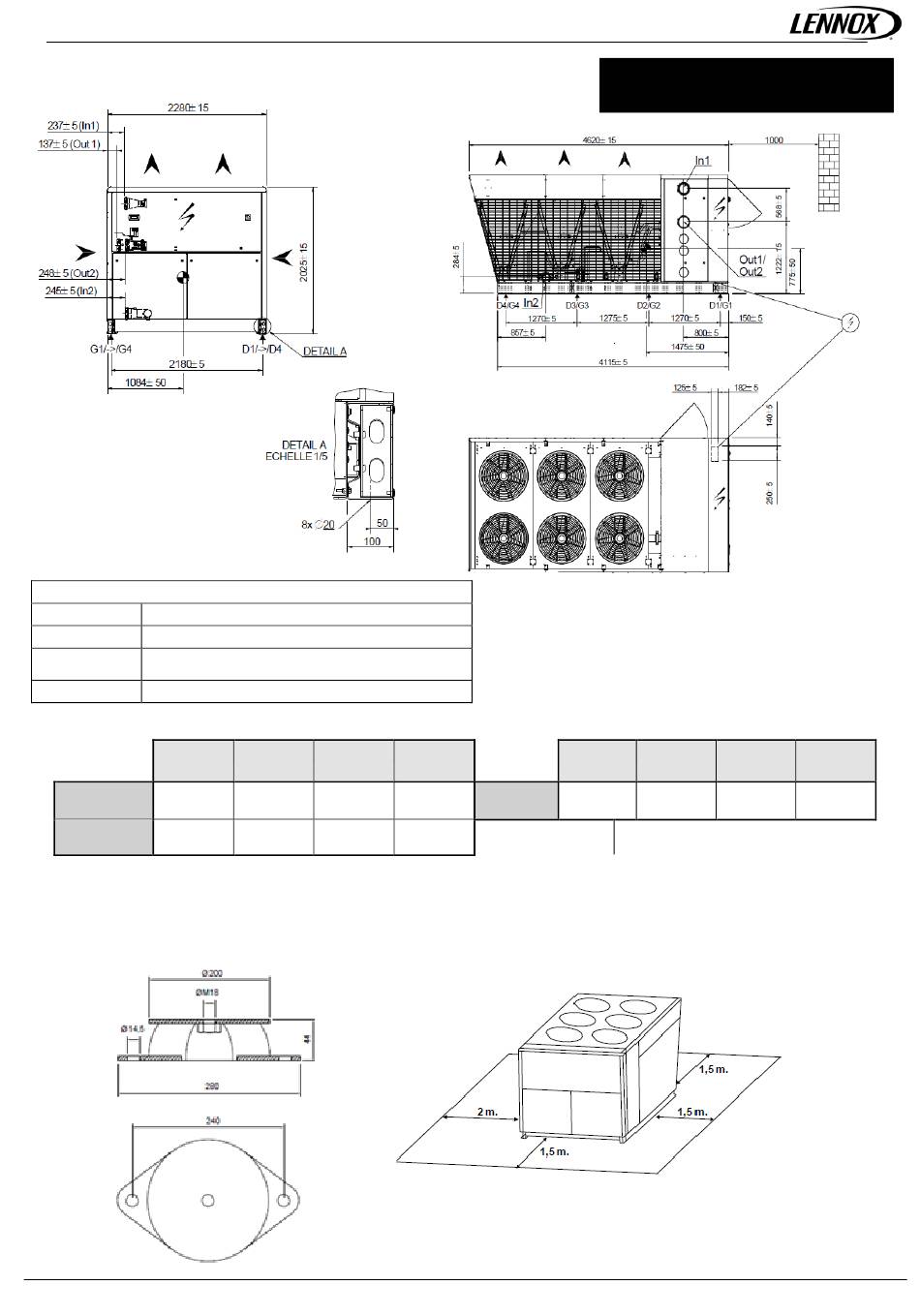

PLAN MÉCANIQUE GÉNÉRAL
LEGENDE :
Entrée d'eau - Unité sans module hydraulique 5'' Victaulic
ln 1
Entrée d'eau - Unité avec module hydraulique 5'' Victaulic
ln 2
Sortie d'eau - Unité sans module hydraulique ou avec
Out 1
variation de vitesse - 5'' Victaulic
Sortie d'eau - Unité avec module hydraulique 5'' Victaulic
Out 2
RÉPARTITION DE CHARGE
(Kg - Poids en service avec module hydraulique double pompe)
G1/D1
417
NAC 340
NAC 380
422
Lennox recommande la répartition des charges décrite ci-dessus.
PLOTS ANTI-VIBRATILES (OPTION)
CHILLER-IOM-2004-F
G2/D2 G3/D3 G4/D4
557 428 288
564 433 291
G1/D1
NAH 340
459
DÉGAGEMENTS
Proscrire tout obstacle au-dessus de la machine
NAC 340/ 380
NAH 340
G2/D2 G3/D3 G4/D4
614 472 317
