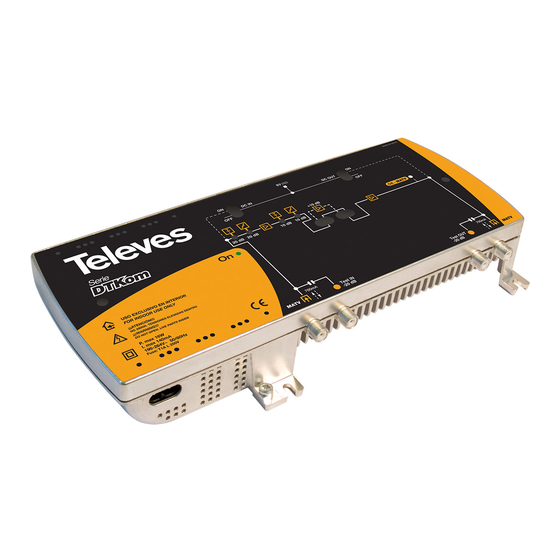

Amplificador MATV c/Ret.
Amplificador MATV c/Ret.
Amplificateur MATV a/Ret.
MATV amplifier w/Ret.
Amplificatore MATV c/Rit.
© Copyright, Televés S.A.
All manuals and user guides at all-guides.com
Refs. 5339, 533901
Manual de instrucciones
Manual de instruçoes
Manuel d'instructions
User instructions
Manuale utente
Publicité
Manuels Connexes pour Televes 5339
Sommaire des Matières pour Televes 5339

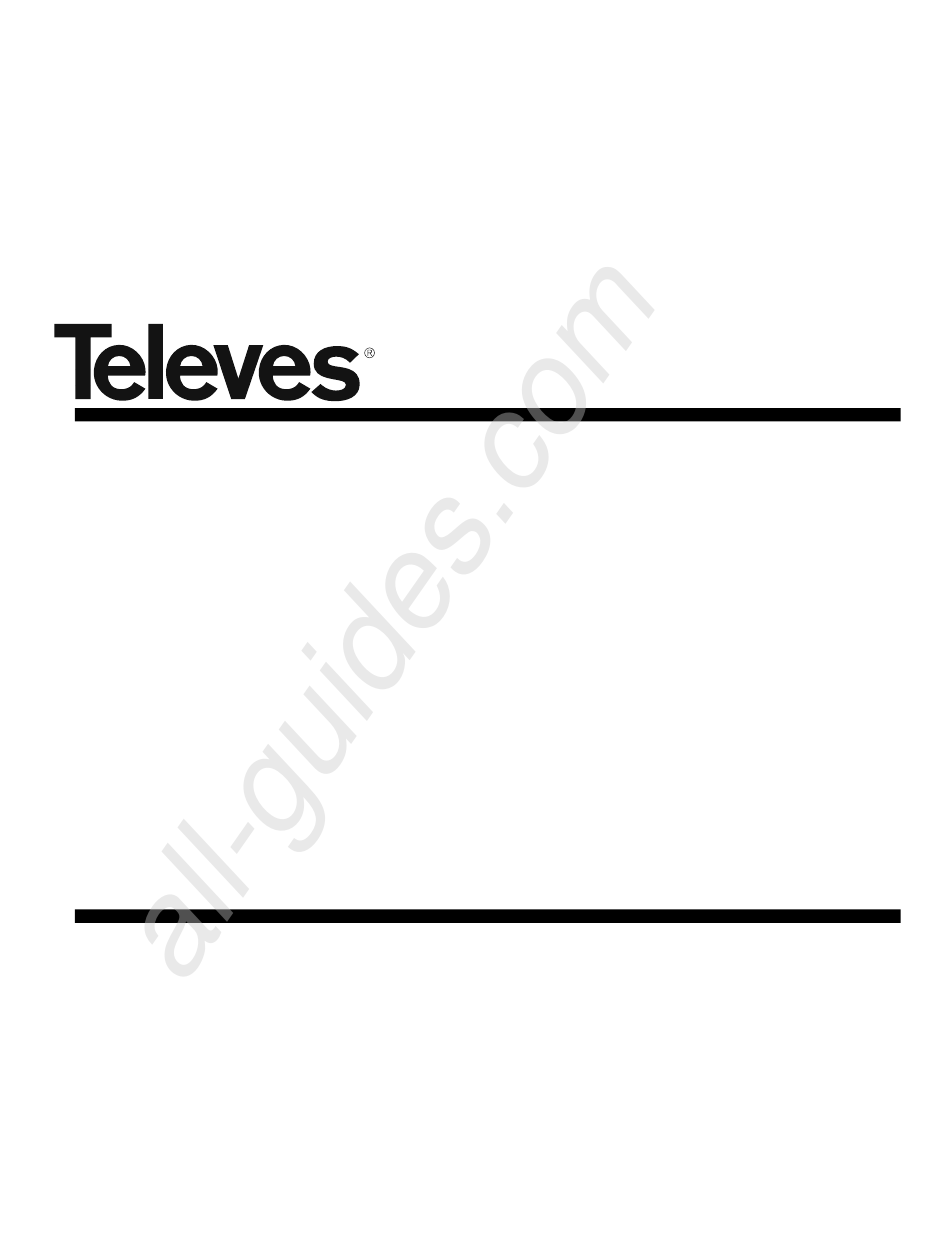

- Page 1 All manuals and user guides at all-guides.com Amplificador MATV c/Ret. Manual de instrucciones Amplificador MATV c/Ret. Manual de instruçoes Amplificateur MATV a/Ret. Manuel d’instructions MATV amplifier w/Ret. User instructions Amplificatore MATV c/Rit. Manuale utente Refs. 5339, 533901 © Copyright, Televés S.A.
- Page 2 All manuals and user guides at all-guides.com...
- Page 3 All manuals and user guides at all-guides.com Manual de instrucciones 5339, 533901 IMPORTANTES INSTRUCCIONES DE SEGURIDAD Condiciones generales de instalación: • Antes de manipular o conectar el equipo leer éste manual. • Para reducir el riesgo de fuego o choque eléctrico, no exponer el equipo a la lluvia o a la humedad.
- Page 4 All manuals and user guides at all-guides.com Manual de instrucciones 5339, 533901 1.- Entrada alimentación red (196-264 V~ / 50-60 Hz) +10 dB OK - MATV 20 dB 20 dB 10 dB 10 dB 2.- Conexión para toma de tierra...
- Page 5 5339, 533901 Características técnicas 5339 / 533901 Retorno Principal MATV Canales Activo Pasivo 47 - 862 (ref. 5339) 5 - 30 (ref. 5339) Margen de frecuencia (MHz) 87 - 862 (ref. 533901) 5 - 65 (ref. 533901) Ganancia (dB tip.) 41 - 53 (selec.)
- Page 6 All manuals and user guides at all-guides.com Manual de instrucciones 5339, 533901 Ejemplo de aplicación Fijación a la pared Reamplificación para 2ª distribución Ajuste de niveles Accionamiento switchs BIII BI/FM (50mA) (50mA) (50mA) (50mA) (50mA) +12V (150 mA max) 20 dB...
- Page 7 All manuals and user guides at all-guides.com Manual de instruções 5339, 533901 INSTRUÇÕES IMPORTANTES DE SEGURANÇA Condições gerais de instalação: • Antes de utilizar ou ligar o equipamento leia este manual. • Para reduzir o risco de provocar fogo ou um choque eléctrico, não exponha o equipamento à luz ou à humidade.
- Page 8 All manuals and user guides at all-guides.com Manual de instruções 5339, 533901 1.- Entrada alimentação rede (196-264 V~ 50/60 Hz) +10 dB OK - MATV 20 dB 20 dB 10 dB 10 dB 2.- Ligação à terra 20 dB MATV OK - Return 3.- LED de ligado...
- Page 9 Características técnicas 5339 / 533901 Retorno Principal MATV Canais Activo Passivo 47 - 862 (ref. 5339) 5 - 30 (ref. 5339) Margem de frequência (MHz) 87 - 862 (ref. 533901) 5 - 65 (ref. 533901) 41 - 53 (selec.) Ganho (dB tip.)
- Page 10 All manuals and user guides at all-guides.com Manual de instruções 5339, 533901 Exemplo de aplicação Fixação na parede Reampliação para 2º distribuição Ajuste dos níveis Acionamento switchs BIII BI/FM (50mA) (50mA) (50mA) (50mA) (50mA) +12V (150 mA max) 20 dB...
- Page 11 All manuals and user guides at all-guides.com Manuel d’instructions 5339, 533901 CONSIGNES DE SECURITE IMPORTANTES Conditions générales d'installation: • Lire la notice avant de manipuler ou brancher l'appareil. • Afin de réduire le risque d'incendie ou de décharge électrique, ne pas exposer l'appareil à la pluie ou à des projections d'eau.
- Page 12 All manuals and user guides at all-guides.com Manuel d’instructions 5339, 533901 1.- Entrée d´alimentation du réseau (196-264 V~ / 50-60 Hz) +10 dB OK - MATV 20 dB 20 dB 10 dB 10 dB 2.- Branchement pour prise de terre...
- Page 13 5339, 533901 Caractéristiques techniques 5339 / 533901 Retour Principale MATV Voies Actif Passif 47 - 862 (réf. 5339) 5 - 30 (réf. 5339) Bande passante (MHz) 87 - 862 (réf. 533901) 5 - 65 (réf. 533901) Gain (dB typ.) 41 - 53 (sèlec.) (DIN 45004B) (dBµV typ.
- Page 14 All manuals and user guides at all-guides.com Manuel d’instructions 5339, 533901 Exemple d´application Fixation au mur Reamplification pour la 2ª distribution Réglage de niveau Fonctionnement switch BIII BI/FM (50mA) (50mA) (50mA) (50mA) (50mA) +12V (150 mA max) 20 dB 20 dB...
- Page 15 All manuals and user guides at all-guides.com User instructions 5339, 533901 IMPORTANT SAFETY INSTRUCTIONS: General installation conditions: • Before handling or connecting the equipment, please read this manual. • In order to reduce the risk of fire or electric shock, do not expose the equipment to rain or moisture.
- Page 16 All manuals and user guides at all-guides.com User instructions 5339, 533901 1.- Mains supply input (196-264 V~ 50/60 Hz) +10 dB OK - MATV 20 dB 20 dB 10 dB 10 dB 2.- Ground connection 20 dB MATV OK - Return 3.- On LED...
- Page 17 5339, 533901 Technical characteristics 5339 / 533901 Return Main MATV Channels Active Passive 47 - 862 (ref. 5339) 5 - 30 (ref. 5339) Frequency range (MHz) 87 - 862 (ref. 533901) 5 - 65 (ref. 533901) Gain (dB typ.) 41 - 53 (select.) (DIN 45004B) (dBµV typ.
- Page 18 All manuals and user guides at all-guides.com User instructions 5339, 533901 Application example Wall fixation Reamplification for second distribution Levels setting Switches drive BIII BI/FM (50mA) (50mA) (50mA) (50mA) (50mA) +12V (150 mA max) 20 dB 20 dB 20 dB...
- Page 19 All manuals and user guides at all-guides.com Manuale utente 5339, 533901 IMPORTANTI ISTRUZIONI PER LA SICUREZZA Condizioni generali per l’installazione: • Prima di utilizzare o collegare il prodotto, prego leggere per intero il presente manuale. • Per evitare il rischio di incendio o folgorazione, non esporre il prodotto alla pioggia o all’umidità.
- Page 20 All manuals and user guides at all-guides.com Manuale utente 5339, 533901 1.- Entrata alimentazione rete (196-264 V~ 50/60 Hz) +10 dB OK - MATV 20 dB 20 dB 10 dB 10 dB 2.- Connessione per presa a terra 20 dB...
- Page 21 5339, 533901 Caratteristiche tecniche 5339 / 533901 Ritorno Principale MATV Canali Attivo Passivo 47 - 862 (ref. 5339) 5 - 30 (ref. 5339) Margini di frequenza (MHz) 87 - 862 (ref. 533901) 5 - 65 (ref. 533901) Guadagno (dB tip.) 41 - 53 (selez.)
- Page 22 All manuals and user guides at all-guides.com Manuale utente 5339, 533901 Esempio di applicazione Fissaggio a parete Riamplificazione per la 2ª distribuzione Regolazione dei livelli Azionamento switches BIII BI/FM (50mA) (50mA) (50mA) (50mA) (50mA) +12V (150 mA max) 20 dB...
- Page 23 All manuals and user guides at all-guides.com 5339, 533901...
- Page 24 All manuals and user guides at all-guides.com RED COMERCIAL - COMMERCIAL NETWORK POLSKA FRANCE GERMANY UNITED KINGDOM TELEVES POLSKA Sp. z o. o. TELEVES FRANCE Sarl TELEVES DEUTSCHLAND GmbH Ul. Bardzka 60 Sucursales / Distributors TELEVES (UK) Ltd. 1 Rue Louis de Broglie...
