Principes de fonctionnement

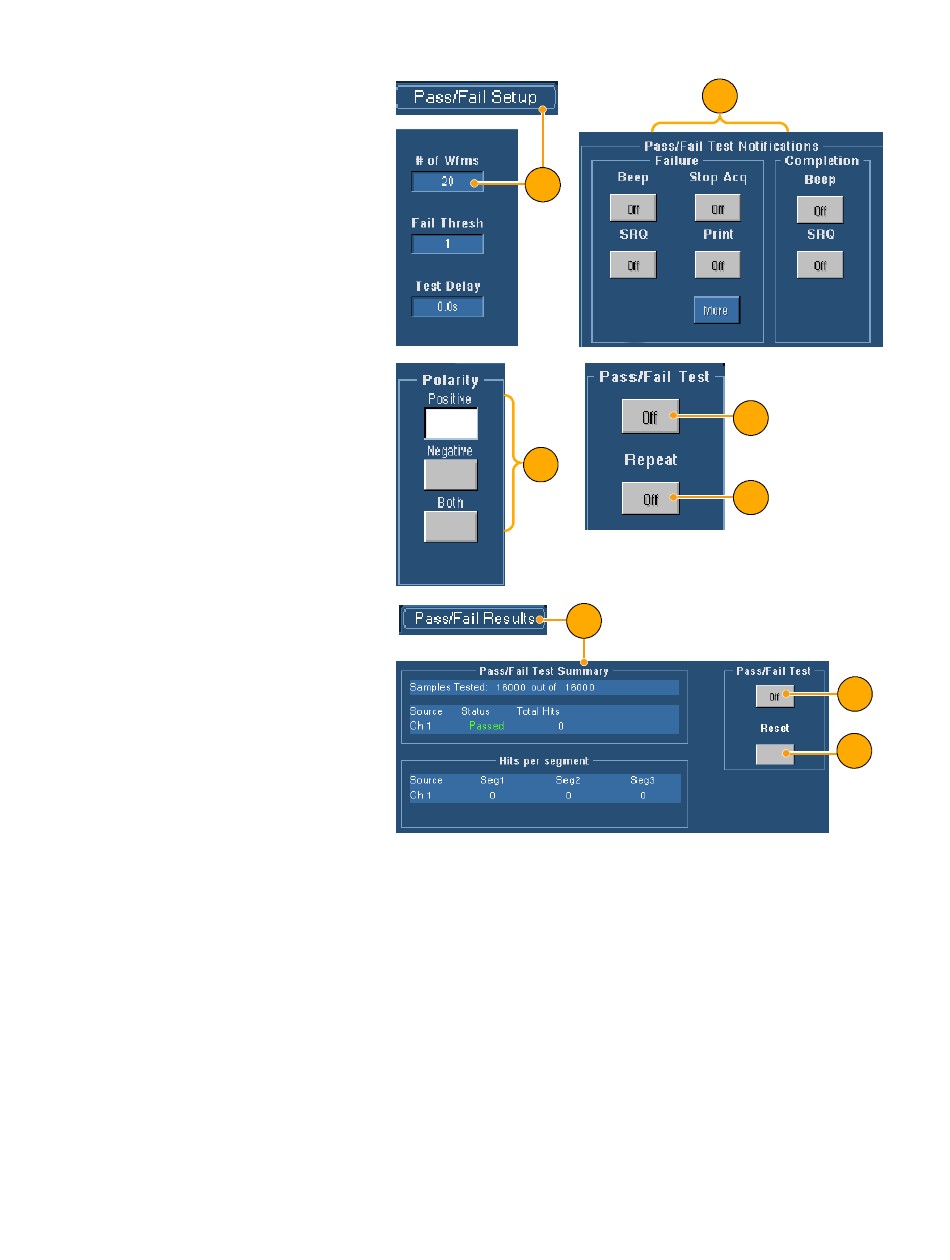

11. Sélectionnez l'onglet Pass/Fail
Setup (Config. réussite/échec),
puis définissez les paramètres de
réussite/d'échec. (Lorsque le
mode d'acquisition est Base de
données de signaux, le libellé de
l'option # of Wfms (Nb. de
signaux) devient Echantillons.)
12. Sélectionnez les notifications de
réussite/d'échec du test.
13. Sélectionnez la polarité que vous
souhaitez tester.
14. Activez (On ) l'option Pass/Fail
Test (Test réussite/échec) pour
lancer le test de masque.
15. Activez (On ) l'option Repeat
(Répéter) pour exécuter le test de
masque de manière continue.
16. Sélectionnez l'onglet Pass/Fail
Results (Résult. réussite/échec)
pour consulter les résultats du
test.
17. Activez (On ) l'option Pass/Fail
Test (Test réussite/échec) pour
lancer le test de masque.
18. Cliquez sur Reset (Réinitialiser)
pour remettre les totaux à zéro et
effacer toutes les violations.
A savoir
H
Utilisez le menu contextuel accessible en cliquant avec le bouton droit de la souris pour modifier
rapidement la configuration du masque, notamment les options Réglage automatique et Auto ajustement.
H
Si le signal ne figure pas dans le masque, activez l'option Réglage automatique pour centrer le signal dans
le masque.
84
11
13
Manuel d'utilisation des oscilloscopes série TDS5000B - Démarrage rapide
12
14
15
16
17
18
