Principes de fonctionnement

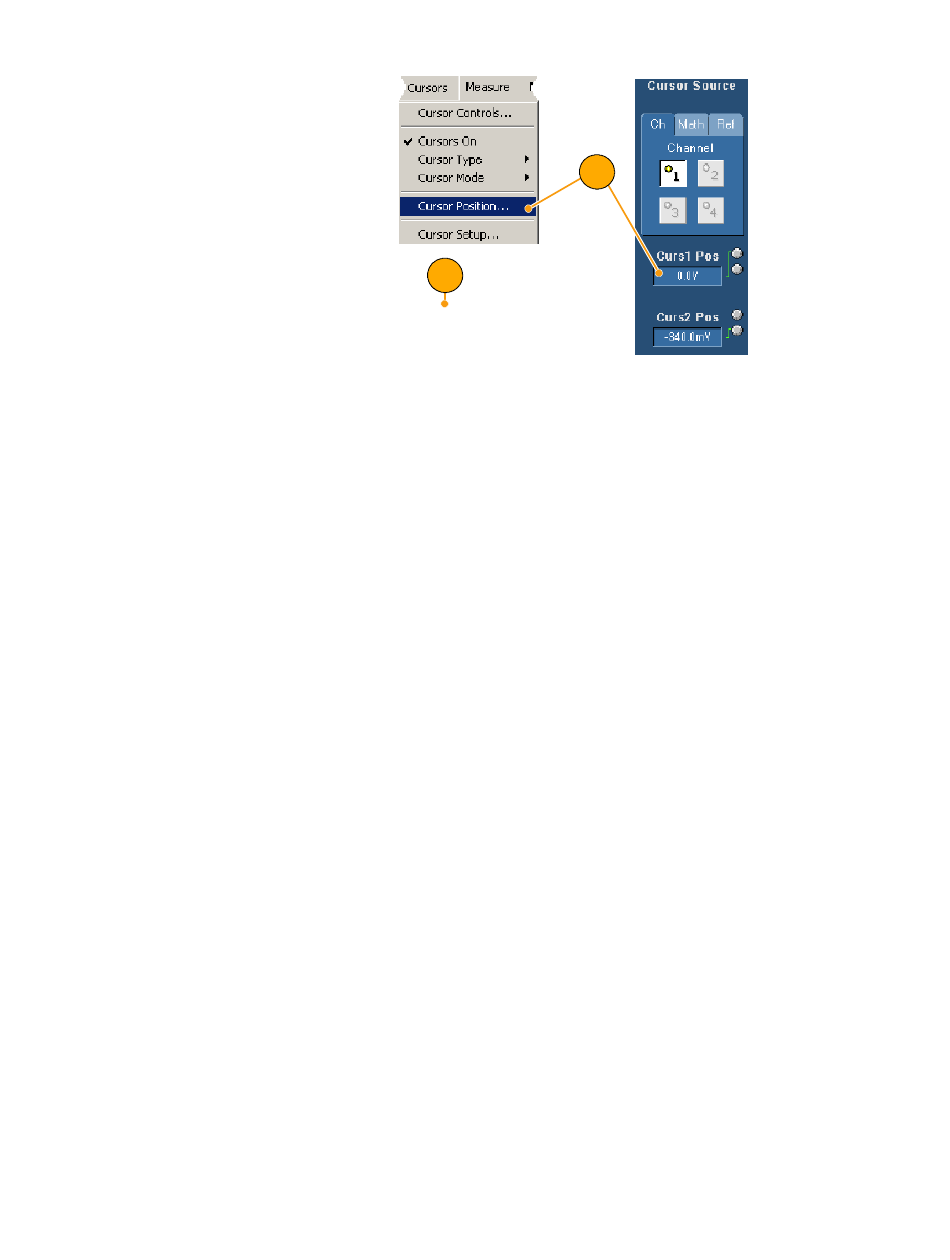

5. Sélectionnez Curseurs > Cursor
Position... (Position des
curseurs), puis utilisez les
boutons d'usage général pour
ajuster la position des curseurs.
6. Lisez les résultats de mesure des
curseurs à l'écran.
A savoir
H
Utilisez le mode Suivi des curseurs pour définir les curseurs à déplacer en tandem. Utilisez le mode Cursor
indépendant pour déplacer les curseurs séparément.
H
Si vous utilisez le réticule d'agrandissement, vous pouvez placer un curseur directement sur un point donné
du signal pour effectuer des mesures de précision.
H
Vous pouvez également déplacer des curseurs en cliquant dessus puis en les faisant glisser vers une
nouvelle position.
H
Les curseurs verticaux mesurent le temps entre le point de déclenchement et le curseur vertical.
H
Vous pouvez utiliser n'importe quel type de curseur pour le format d'affichage YT. Les formats d'affichage
XY et XYZ ne peuvent utiliser que les curseurs de type Ecran ou Signal. Si le mode FastAcq est activé, le
format d'affichage ne peut utiliser que les curseurs de type Ecran.
H
Pour sélectionner rapidement la fonctionnalité de curseur, cliquez avec le bouton droit de la souris sur un
curseur ou une mesure de curseur pour afficher un menu contextuel.
72
6
T1 : 356.4 ms
T2: 352.5 ms
∆T: 3.92 ms
1/∆T: 255 Hz
V1: 5.120 V
V2: 4.886 V
∆V: 234 mV
∆V/∆T: 59,7 V/s
Manuel d'utilisation des oscilloscopes série TDS5000B - Démarrage rapide
