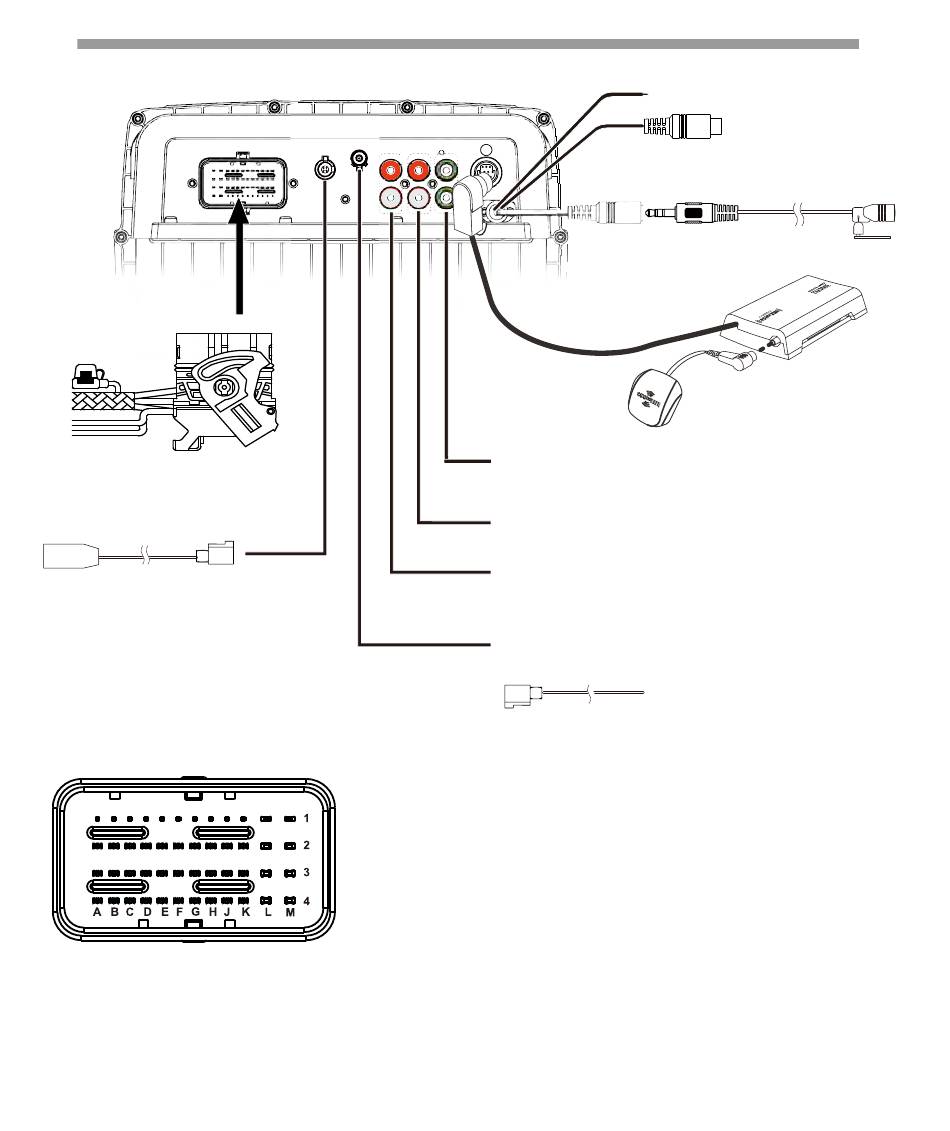

Câblage
Faisceau de câbles HDHU.14Si
Connecteur de câble USB OEM
(Câble USB non inclus)
CONNECTEUR 48 BROCHES
Sortie de canal de subwoofer RCA bas niveau pour
amplificateur de subwoofer en option (RCA non incl.)
Sortie de canal arrière bas niveau RCA
pour amplificateur de haut-parleur en option (RCA non incl.)
Sortie de canal avant bas niveau RCA pour amplificateur de
haut-parleur en option (RCA non inclus)
Connecteur d'antenne radio OEM
(câble d'antenne non inclus)
E4. Rose/Blanc............UART-SPEED
F4. Gris/Blanc...........UART-TX G4.
Bleu/Blanc...........UART-RX H1.
Vert/Noir.........RL-
H4. Rouge/Blanc............UART-12V
J1. Vert........................RL+
J3. Orange/Whike...Éclairage J4.
Noir/Blanc.........UART-GND K1.
Violet......................RR+
K2. Violet/Noir........RR-K3.
Bleu............................ANT K4.
Rouge.......................ACC
7
CAME +12V（Max 0.5A) (Rose)
Caméra en (jaune)
Connexion 3,5 mm pour microphone
d'appel Bluetooth inclus
Accordeur SXM (non inclus)
L1. Blanc/Noir.........FL-L2.
Blanc........................FL+ L3.
Noir.........................Terre L4.
Noir.........................Terre
M1.Gris.................. .....FR+
M2.Gris/Noir...........FR-
M3.Jaune..........................Batterie+
M3.Jaune.........................Batterie+
