Instruction de construction 122.968
Lampe de bureau avec LED SMD
13

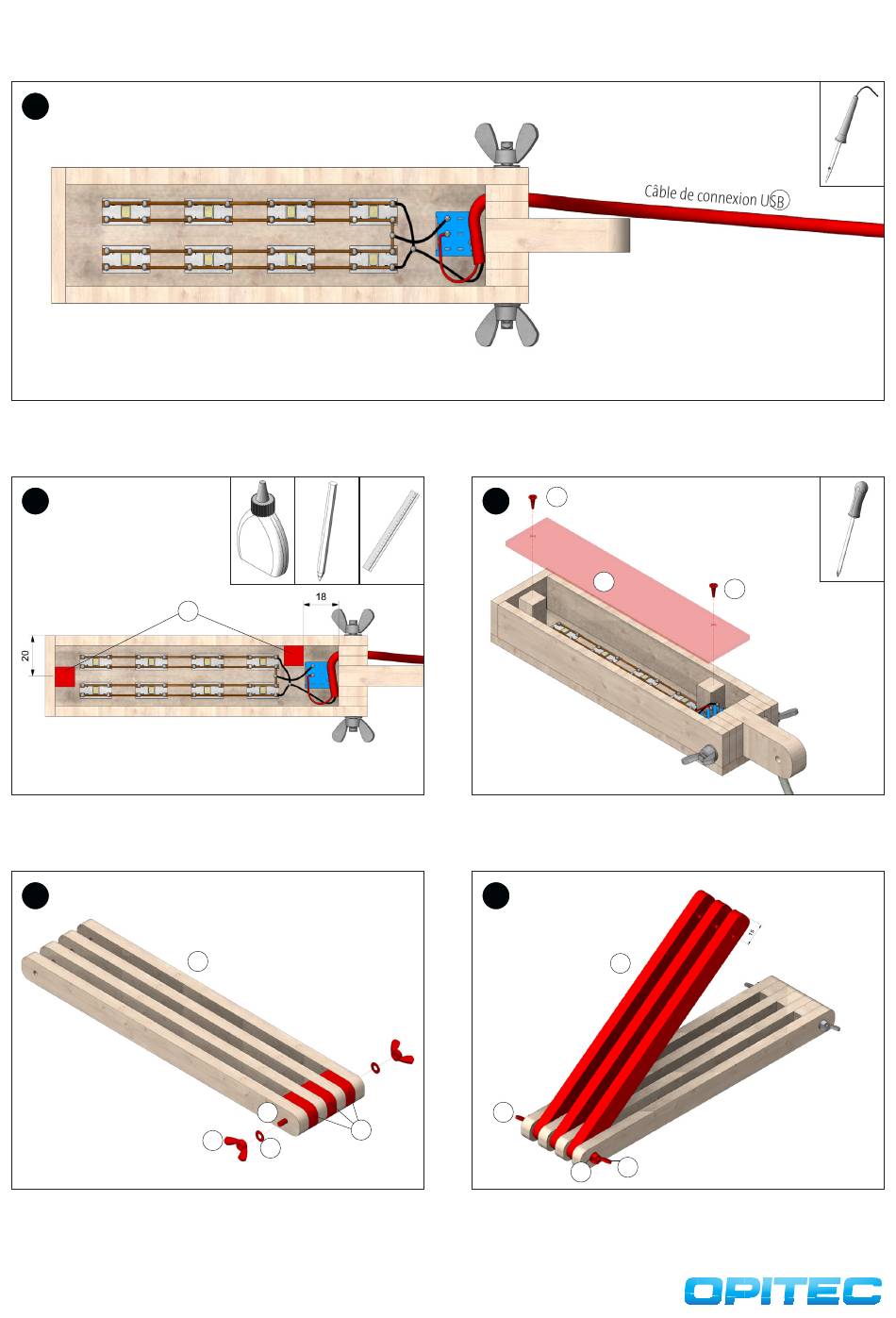

Faites passer le câble de connexion USB à travers le ø 5 mm côté tête comme illustré. Soudez le fil rouge à la borne centrale de l'interrupteur. Soudez le
fil noir aux deux fils des bandes LED. Connectez le câble à l'ordinateur et vérifiez la fonction !
14
Collez les blocs de bois (1f) pour la fixation du disque comme indiqué.
16
Placez les lattes (1a) et les lattes (1b) comme indiqué. Insérez la tige
filetée (7a) dans les trous et fixez-la des deux côtés avec une rondelle
(9) et un écrou à oreilles (8).
5
1f
1a
7a
8
9
15
Fixez la plaque en verre acrylique (3) avec les deux vis à tête fraisée.
17
7a
1b
Insérez les lattes (1c) dans les évidements entre les plinthes (1a) com-
me indiqué et fixez avec la deuxième tige filetée (7a) et une rondelle
(9) et un écrou à oreilles (8).
12
3
1c
8
9
6
12
