Instruction de construction 122.968
Lampe de bureau avec LED SMD
5
6

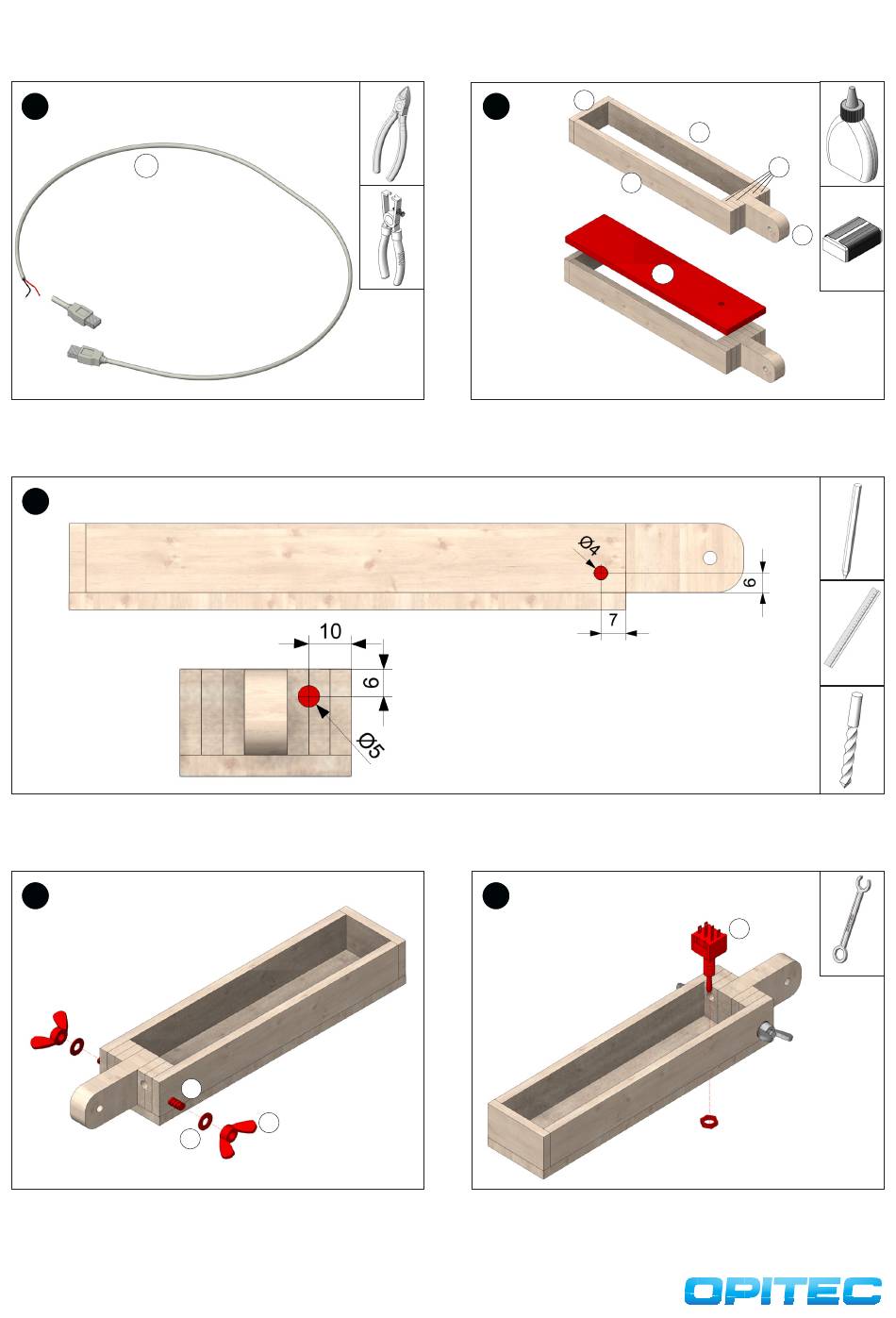

Débranchez un connecteur USB du câble de liaison (6). Dénudez
ensuite le câble sur environ 20 mm. Dénudez les deux câbles intérieurs
(noir/rouge) sur environ 5 mm.
7
Mesurez le trou pour la tige filetée sur le côté long de la tête de lampe et percez un trou de ø4 mm. Ensuite, marquez et percez le trou pour l'entrée de
câble (ø5 mm).
8
Poussez la tige filetée (7c) à travers le trou de la tête de lampe, centrez-
la et fixez-la des deux côtés avec une rondelle (9) et un écrou à oreilles
(8).
3
7c
8
9
2d
6
2b
Collez les pièces de tête de lampe (2a - 2d) à la pièce (1e) pour former
un cadre comme indiqué. Collez ensuite la plaque de recouvrement
(2a). Poncer tout autour après séchage de la colle.
9
Dévisser l'écrou de fixation de l'interrupteur à bascule (4). Insérez
l'interrupteur (4) dans le trou de la plaque de couverture (2a) comme
indiqué et fixez-le avec l'écrou de fixation par le bas.
2b
2c
1e
2a
4
ø4
ø5
