Sommaire des Matières pour QNAP TS-431X
- Page 1 TS-431X Guide de l'utilisateur Document Version: 1 07/06/2017...
- Page 2 Guide de l’utilisateur du TS-431X Contents 1. Préface À propos de ce Guide........................... 3 Audience...............................3 Conventions des documents........................3 2. Présentation produit À propos du TS-431X........................... 4 Spécifications matérielles..........................4 Contenu de la boîte............................5 Composants..............................5 Panneau avant............................6 Panneau arrière............................6 Volet de gauche............................7...
- Page 3 Avis de la FCC............................42 Respect des normes CE..........................43 SJ/T 11364-2006............................43...
- Page 4 1. Préface À propos de ce Guide Ce guide fournit des informations sur le QNAP TS-431X NAS et des instructions étape par étape sur l’installation du matériel. Il fournit également des instructions sur les opérations de base et les informations relatives au dépannage.

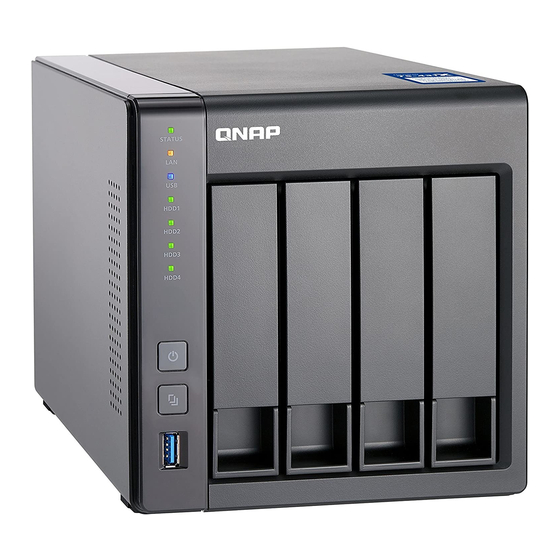

- Page 5 Ce chapitre fournit des informations de base sur le NAS QNAP TS-431X. À propos du TS-431X Le TS-431X peut accueillir quatre disques et est équipé d'un port 10GbE intégré SFP + capable de prendre en charge les environnements réseau 10GbE. Équipé d'un puissant moteur de cryptage accéléré...
- Page 6 • Humidité relative sans condensation : 5 à 95% • WBGT : 27˚C (80,6˚F) Note Les spécifications du modèle sont susceptibles d'être modifiées sans préavis. Pour connaître les dernières spécifications, allez à https://www.qnap.com. Contenu de la boîte Élément Quantité NAS TS-431X Adaptateur secteur Câble d'alimentation...
- Page 7 Guide de l’utilisateur du TS-431X Panneau avant Component Component Status LED Drive 3 LED LAN LED Drive 4 LED USB LED Power button Drive 1 LED USB One Touch Copy button Drive 2 LED USB 3.0 One Touch Copy port Panneau arrière...
- Page 8 Guide de l’utilisateur du TS-431X Component Component Reset button USB 3.0 ports 10 gigabit SFP+ port Power input Gigabit ports Kensington security slot Volet de gauche Note L'image ne comprend pas le châssis. Component Component Memory slot Présentation produit...
- Page 9 Guide de l’utilisateur du TS-431X Numérotation des disques Configuration requise pour l'installation Catégorie Élément Environnement • Température ambiante : 0 à 40°C (32 à 104°F) • Humidité relative sans condensation : 5 à 95% • WBGT : 27˚C (80,6˚F) • Surface plane, anti-statique sans exposition directe au soleil, les liquides et les produits chimiques Matériel et périphériques...
- Page 10 Guide de l’utilisateur du TS-431X Pour plus de détails, voir Installation de QTS. 6. Connectez-vous à QTS. Présentation produit...
- Page 11 Installation des disques Le TS-431X est compatible avec les disques durs de 3,5 pouces et 2,5 pouces et les disques à semi- conducteurs (SSD). Les quatre baies de disque prennent en charge l'accélération du cache SSD. Installation des disques durs de 3,5 pouces Warning •...
- Page 12 Guide de l’utilisateur du TS-431X b. Installez les vis pour fixer le disque au plateau. 4. Placez le plateau dans la baie du disque. a. Insérez le plateau dans la baie du disque. b. Poussez la poignée. Installation et configuration...
- Page 13 Guide de l’utilisateur du TS-431X 5. Allumez le NAS. Installation de disques durs 2,5 pouces ou disques SSD Warning • L’installation d’un disque efface toutes les données sur ce disque. • Respectez les procédures relatives aux décharges électrostatiques (ESD) pour éviter d'endommager les composants.
- Page 14 Guide de l’utilisateur du TS-431X 4. Placez le plateau dans la baie du disque. a. Insérez le plateau dans la baie du disque. b. Poussez la poignée. 5. Allumez le NAS. Installation et configuration...
- Page 15 Le NAS est équipé d'un emplacement mémoire. Selon le modèle, vous pouvez augmenter la capacité mémoire du NAS en mettant à niveau le module mémoire. Utilisez uniquement des modules de mémoire QNAP pour maintenir les performances et la stabilité du système. Vous pouvez acheter des modules de mémoire QNAP auprès de revendeurs agréés.
- Page 16 Guide de l’utilisateur du TS-431X Les vis du capot du boîtier sont plus longues que les autres vis qui seront enlevées. b. Placez le NAS sur son flan gauche. c. Faites glisser le capot du boîtier vers la droite pour que le triangle soit aligné avec l'icône de déverrouillage.
- Page 17 Guide de l’utilisateur du TS-431X 7. Placez le NAS sur son flan gauche. 8. Retirez les 6 vis qui relient le châssis du plateau de disque au NAS. Installation et configuration...
- Page 18 Guide de l’utilisateur du TS-431X 9. Retirez délicatement le châssis du plateau de disque. 10. Enlevez un module existant. a. Poussez vers l'extérieur en même temps les clips de retenue pour libérer le module. Installation et configuration...
- Page 19 Guide de l’utilisateur du TS-431X b. Vérifiez que le module est incliné vers le haut et qu’il est complètement libéré de la fente. Warning Essayer de retirer un module qui n’est pas complètement libéré peut endommager le module et la carte mère.
- Page 20 Guide de l’utilisateur du TS-431X b. Insérez le module dans la fente. c. Vérifiez que les connecteurs métalliques sont complètement insérés dans la fente. d. Appuyez doucement sur le module jusqu’à ce que les clips de rétention verrouille la position du module.
- Page 21 Guide de l’utilisateur du TS-431X 14. Fixez les vis supérieures et inférieures à l'arrière du NAS. Installation et configuration...
- Page 22 Guide de l’utilisateur du TS-431X 15. Fixez le capot du boîtier. a. Placez le NAS sur son flan gauche. b. Alignez l'icône du triangle sur le capot du boîtier avec l'icône de déverrouillage sur le châssis. c. Faites glisser le capot du boîtier sur le châssis.
- Page 23 Guide de l’utilisateur du TS-431X 16. Replacez les plateaux de disque dans leurs baies d'origine. a. Insérez le plateau dans la baie du disque. b. Poussez la poignée. 17. Branchez tous les câbles et accessoires externes. 18. Allumez le NAS.
- Page 24 Guide de l’utilisateur du TS-431X c. Vérifiez la valeur de Mémoire totale. Installation de QTS Le TS-431X utilise le système d’exploitation QTS de QNAP. Vous pouvez installer QTS par l'une des méthodes suivantes. Méthode Description Configuration requise Installation de Si le NAS est connecté à votre réseau •...
- Page 25 L’écran Définir l’heure et la date apparaît. 8. Spécifiez le fuseau horaire, la date et l'heure. QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC). 9. Cliquez sur Suivant.
- Page 26 L’écran Définir l’heure et la date apparaît. 12. Spécifiez le fuseau horaire, la date et l'heure. QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC). 13. Cliquez sur Suivant.
- Page 27 Guide de l’utilisateur du TS-431X 16. Sélectionnez les types d’appareils que vous utiliserez pour accéder à des dossiers partagés sur le NAS. 17. Cliquez sur Suivant. L’écran Sélectionner la configuration du disque apparaît. 18. Sélectionnez Configurer les disques ultérieurement. Pour plus de détails sur la configuration des disques, consultez la section Guide de l’utilisateur du Gestionnaire de stockage de QTS.
- Page 28 Guide de l’utilisateur du TS-431X 4. Opérations de base Ce chapitre décrit les opérations de base du NAS. Bouton de marche/arrêt Opération Action utilisateur Résultat Mise sous tension Appuyez une fois sur le bouton. Le NAS se met sous tension.
- Page 29 Guide de l’utilisateur du TS-431X Bouton Copie USB à une touche La Copie USB à une touche permet de copier les sauvegardes de données d’un périphérique USB externe au NAS ou du NAS à un périphérique USB externe. Cette fonctionnalité prend en charge les sauvegardes incrémentielles. Le NAS ne copie que des fichiers qui ont été...
- Page 30 Guide de l’utilisateur du TS-431X Statut Description État du système Clignote alternativement en • Le disque est en cours de formatage. vert et en rouge toutes les • Le NAS est en cours d’initialisation. 0,5 seconde • Le système d’exploitation est en cours de mise à jour.
- Page 31 Guide de l’utilisateur du TS-431X Statut Description Clignote en bleu toutes les • Un périphérique USB (branché sur le port USB frontal) 0,5 seconde est détecté. • Un périphérique USB (branché sur le port USB frontal) est retiré du NAS.
- Page 32 Guide de l’utilisateur du TS-431X 5. Dépannage Ce chapitre décrit les opérations de dépannage de base. Forcer Qfinder Pro ou myQNAPcloud à localiser le NAS Si Qfinder Pro ou myQNAPCloud sont incapables de localiser le NAS lors de l’installation de QTS, les disques ou les données peuvent être défectueux.
- Page 33 Guide de l’utilisateur du TS-431X Récupération des disques sains retirés Involontairement Le NAS prend en charge la technologie de récupération RAID exclusive en vue de récupérer les volumes de disques RAID déconnectés ou retirés involontairement. Les utilisateurs peuvent restaurer un volume RAID 1, RAID 5 ou RAID 6 inactif au mode dégradé, ou un RAID 0 inactif et une configuration JBOD à...
- Page 34 Fournit divers services d’accès à distance tels que DDNS et CloudLink ID myQNAPcloud Adresse électronique utilisée pour enregistrer un compte myQNAPcloud Qfinder Pro Vous permet de trouver et accéder aux NAS QNAP présents sur votre réseau local Système d’exploitation des NAS QNAP Glossaire...
- Page 35 à un usage particulier. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit.
- Page 36 Guide de l’utilisateur du TS-431X Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works.
- Page 37 Guide de l’utilisateur du TS-431X modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
- Page 38 Guide de l’utilisateur du TS-431X When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
- Page 39 Guide de l’utilisateur du TS-431X c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
- Page 40 Guide de l’utilisateur du TS-431X When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material,...
- Page 41 Guide de l’utilisateur du TS-431X accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
- Page 42 Guide de l’utilisateur du TS-431X covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.
- Page 43 • Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide. Important toute modification apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Notifications...
- Page 44 Guide de l’utilisateur du TS-431X Respect des normes CE Ce NAS QNAP est conforme aux normes de conformité CE de classe B. SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要 求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚...
