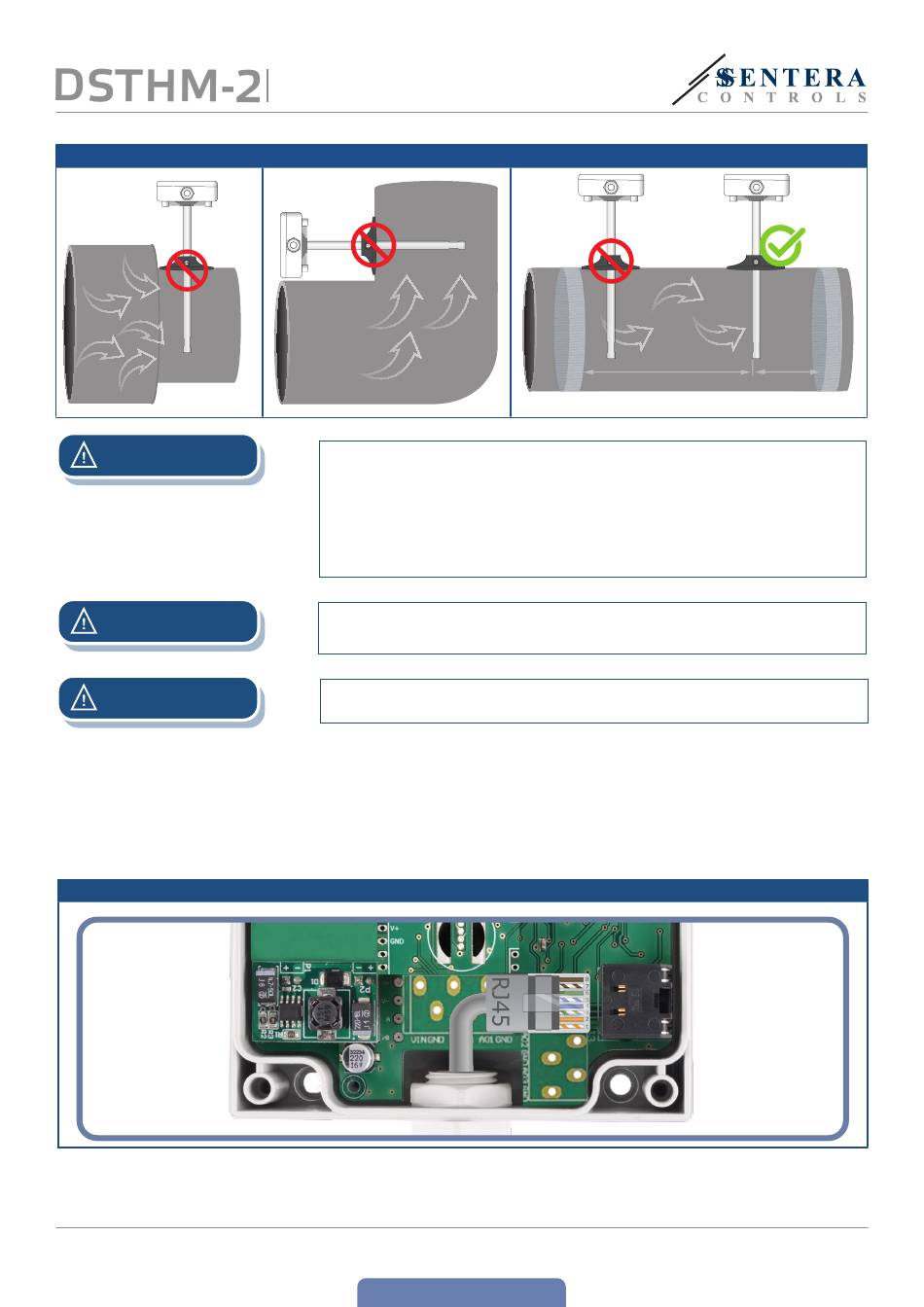

Fig. 3 Conditions de montage
PRUDENCE
PRUDENCE
PRUDENCE
Fig. 4 Câblage et raccordements
MIW-DSTHM-2-FR-000 - 13 / 05 / 2020
TRANSMETTEUR DE GAINE COMBINÉ DE
TEMPÉRATURE ET D'HUMIDITÉ RELATIVE
Exigences pour l'installation: L'unité ne doit pas être installée dans des zones
d'air turbulent. Assurez des zones de décantation suffisamment longues en
amont et en aval du point de prise. Une zone de décantation consiste en une
section droite de tuyau ou de conduit sans obstruction.
proximité des filtres, des éléments de refroidissement, des ventilateurs, etc. Le
transmetteur obtiendra un résultat optimal quand la mesure est prise au moins
7,5 diamètres de conduit en aval et au moins 3 diamètres de conduit en amont
de n'importe quels courbe ou d'obstruction du flux d'air.
Installation de l'unité à proximité des dispositifs émettant à forte EMI peut
résulter à des mesures erronées. Utilisez des câbles blindés dans des zones à
forte EMI.
Gardez une distance d'au moins 15 cm entre les lignes de capteur et les lignes
électriques 230 VCA.
2.3
Installez la sonde à la profondeur souhaitée et si vous utilisez la bride, fixez-
la via la vis blanche en plastique dans la bride flexible.
2.4
Dévissez le couvercle de l'unité pour le retirer et insérez le câble de connexion
dans le presse-étoupe de l'unité.
2.5
Sertissez le câble RJ45 et branchez-le dans la prise, voir Fig. 4 et section
"Câblage et connexions".
3.
Fermez le boîtier et fixez-le avec les vis. Serrez le presse-étoupe pour conserver
l'indice IP du boîtier.
4.
Mettez sous tension.
www.sentera.eu
Retour à la table des matières
7,5*D
D = Diamètre du conduit
(1)
3,5*D
(1)
Évitez l'installation à
7 - 9
