Le panneau avant

Démarrer wizard ?
Non:x Ok:↵
3
5
Principales fonctionnalités
Ce paragraphe illustre les principales fonctionnalités qu'il est important de connaître pour l'utilisation de base du système. Pour un aperçu complet des options disponibles
pour l'utilisateur, veuillez vous référer à la section « Menu utilisateur ».
Affichage de l'état du système
La centrale est équipée d'un écran qui peut indiquer l'état du système. Les images suivantes illustrent les différents messages en fonction de l'état du système.
Les messages affichés changent selon que le système se compose d'une seule zone ou de plusieurs zones surveillées. Dans le second cas (multizone), la ligne inférieure
de l'écran est divisée en quatre champs pour la visualisation du statut de chaque zone (seules les zones existantes sont effectivement affichées). Voir ci-dessous pour les
différences entre l'affichage d'une seule zone ou de plusieurs zones.
Le système est prêt - une seule zone
10:30 15/11/2019
Système prêt
Système prêt - 4 zones
10:30 15/11/2019
Dés Dés Dés Dés
Retard de sortie - une seule zone
Activation
Sortir en l'espace de 23 s
Compte à rebours
Système activé partiel - une seule zone
10:30 15/11/2019
Activé part.1
4
1
6 7
Système activé - une seule zone
10:30 15/11/2019
Système activé
Système activé - 4 zones
10:30 15/11/2019
Act Act Act Act
Retard d'entrée - une seule zone
Temps entrée 1:
Désact. en l'espace de 23 s
Compte à rebours
Système activé partiel - 4 zones
10:30 15/11/2019
P1 P1
1.
2.
2
3.
4.
5.
6.
7.
4
•
•
•
P1 P1

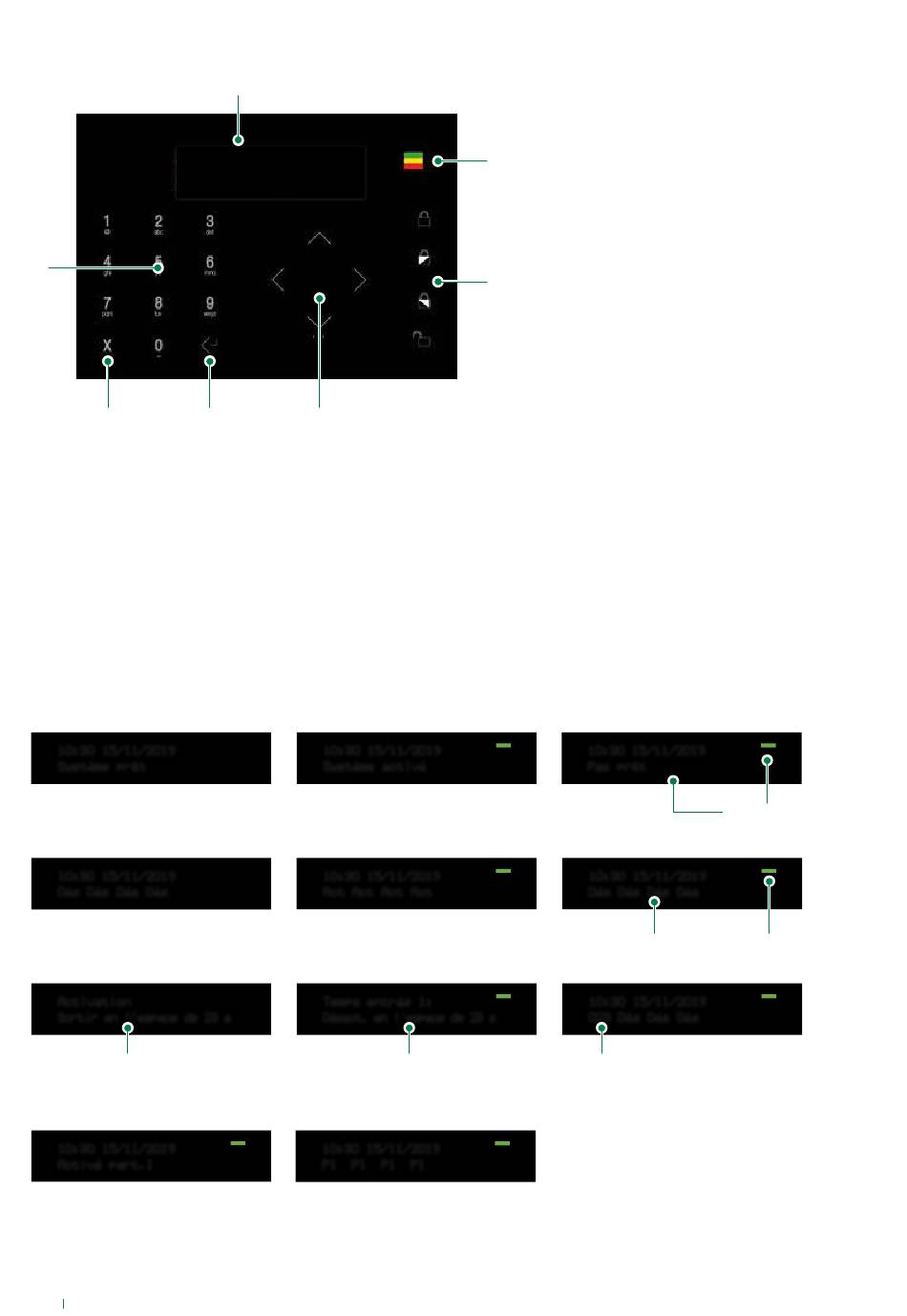

Écran LCD 16 x 2 caractères.
Indicateurs LED : vert, jaune, rouge.
Clavier alphanumérique.
Touches d'activation/désactivation.
Touche Retour/Annuler/Supprimer.
Touche Entrée/Confirmation.
Clavier de navigation / touche menu.
LED verte : indique que le système est activé
(allumée fixe) ou dans un état de
« pas prêt à être activé » (clignotante). La LED est éteinte si
le système est prêt à être activé.
LED jaune : indique une anomalie (allumée fixe) ou des
zones isolées/exclues (clignotante).
LED rouge : indique une alarme / effraction en cours
(allumée fixe) ou une mémoire d'alarme (clignotante).
Le système n'est pas prêt - une seule zone
10:30 15/11/2019
Pas prêt
Système pas prêt - 4 zones
10:30 15/11/2019
Dés Dés Dés Dés
Clignotante sur les zones non prêtes
Retard d'entrée et de sortie - 4 zones
10:30 15/11/2019
023 Dés Dés Dés
Compte à rebours
Clignotante
