Překlad původních pokynů
© Copyright 2019, Ets Georges Renault
44818 St Herblain, FR
Všechna práva vyhrazena. Jakékoli
neoprávněné použití nebo kopírování obsahu
tohoto dokumentu nebo jeho části je zakázáno.
Toto platí zejména pro ochranné známky,
označení modelu, čísla součástí a výkresy.
Používejte pouze originální díly. Záruka ani
odpovědnost za výrobek se nevztahují na žádné
škody nebo nefunkčnost způsobené použitím
neoriginálních dílů.
PROHLÁŠENÍ K POUŽITÍ VÝROBKU
Nástroj (třída I) vhodný pouze pro průmyslové
prostředí. Je určen k utahování nebo
povolování spojů v dřevěných, kovových, nebo
umělohmotných materiálech. žádné jiné použití
není povoleno. Pouze pro profesionální účely.
TECHNICKÉ ÚDAJE
(viz strana 4).
Hlučnost: < 70 dB(A) (EN 60 745).
Úroveň vibrací: < 2,5 m/s2 (EN 60 745).
Provozní teplota: 0 / +40°C.
Absolutní vlhkost: 0 / 90%.
Prohlášení o hluku a vibracích
Všechny hodnoty platí k datu vydání této
publikace. Nejnovější informace naleznete na
webových Stránkách desouttertools.com.
Tyto vyhlášené hodnoty byly získány
laboratorním testováním v souladu s uvedenými
standardy a nejsou vhodné pro použití k
vyhodnocení rizika. Hodnoty naměřené na
individuálních pracovištích mohou být vyšší než
vyhlášené hodnoty. Skutečné hodnoty vystavení
a rizika poškození individuálního uživatele jsou
jedinečná a závisí na tom, jak uživatel pracuje,
na designu nástroje a pracovní stanice i na času
vystavení a fyzickém stavu uživatele. Společnost
Desoutter nemůže zodpovídat při vyhodnocení
individuálního rizika na pracovišti, nad
kterým nemá kontrolu, za následky používání
prohlášených hodnot místo hodnot odrážejících
skutečné vystavení riziku.
Toto nářadí může při nesprávném používání
způsobovat syndrom chvění rukou/paží.
Příručku EU popisující, jak se vypořádat s
vibracemi rukou/paží, najdete na http://www.
pneurop.eu/uploads/documents/pdf/PN3-02-
NV_Declaration_info_sheet_0111.pdf
Doporučujeme program zdravotního dohledu
umožňující včasné odhalení symptomů, které
mohou souviset se zatížením vibracemi, aby
bylo možné upravit řídicí procesy s cílem
předcházení budoucím újmám.
PROVOZNÍ REŽIM
Nástroj může být použit jako přenosný nebo
napevno připojený ke stroji.
Přenosný nástroj
● Upněte nástroj do vhodného držáku a přes
02/2019
ovládací skříňku jej zapojte do elektrického
zdroje.
● Zvolte program a příslušný povelový režim
v řídící jednotce (pro operaci PUSH START:
aktivujte povel PUSH START v řídící jednotce
CVIC-2. Start v pákovém režimu: vypněte
povel PUSH START).

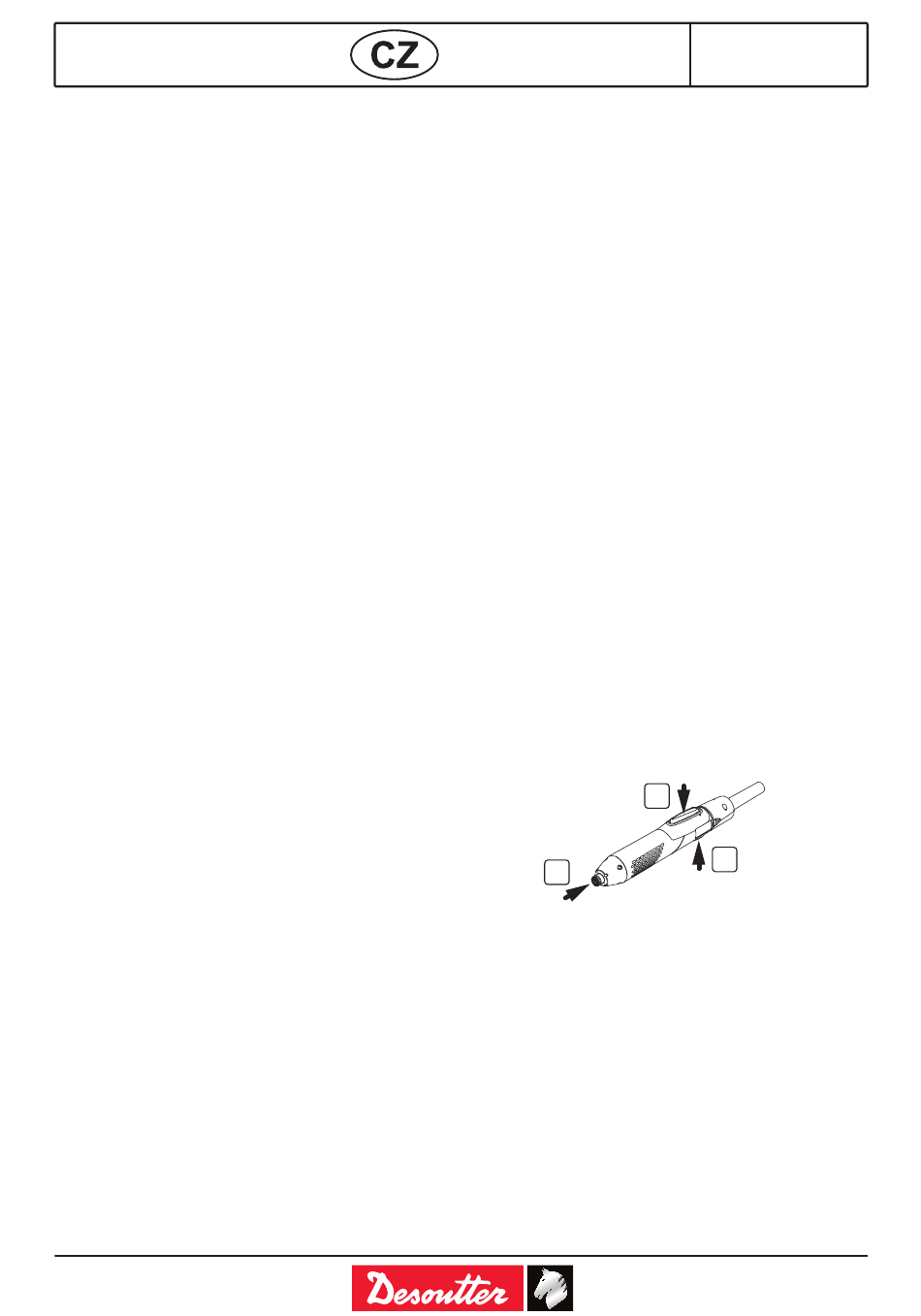

● Uchopte nástroj za rukojet' a nasaďte na
šroubovaný spoj.
● V režimu PUSH START (B) spusťte nástroj
přiložený k upínacímu prvku za použití
axiálního tlaku.
● V pákovém režimu stiskněte pro spuštění
nástroje páku (A).
● Pro zpětnou rotaci můžete zvolit jeden ze 3
funkčních režimů parametricky nastavitelných
v řídící jednotce CVIC-2 (C):
- Spusťte nástroj v režimu povolování
šroubů pomocí tlačítka pro uvolňování.
Dokud je tlačítko stlačené, nástroj
povoluje. Páka ani tlačítko PUSH START
nejsou funkční.
- Nástroj spusťte krátkým stisknutím
inverzního tlačítka a poté stiskněte buď
tlačítko PUSH START nebo páku. K
utahování šroubů se vrátíte opětovným
stisknutím inverzního tlačítka.
- Nástroj spusťte krátkým stisknutím
inverzního tlačítka. Poté stiskněte buď
tlačítko PUSH START nebo páku. Při
dalším spuštění se nástroj automaticky
zapne ve směru utahování.
A
B
Reakční sila stoupá s kroutícím momentem
utahování – ujistěte se, že je nástroj v
dokonalém pracovním stavu a že je ovládací
skříňka správně naprogramována. Předejdete
tím zranění obsluhy v důsledku neočekávaného
chování nástroje.
Ovládání a software
Přívod elektrického proudu přes řídící jednotku
CVIC-2 vybavenou programovou verzí ≥ 4.5.
MAZÁNÍ
Nepoužívejte příliš mnoho maziva na převody a
ložiska: tenká vrstva postačí. Použijte minimální
množství maziva pro snazší identifikaci
komponentů při montáži.
MONTÁŽ A DEMONTÁŽ
Při montáži dílčích celků a součástí postupujte
6159935380
Issue no: 21
