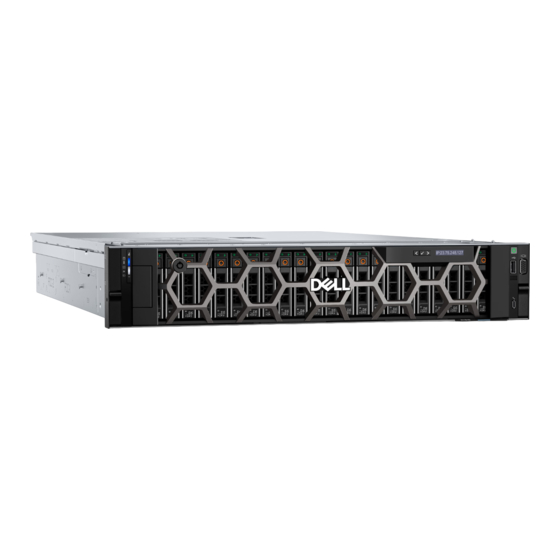

Page 1 Dell PowerEdge R7615 Manuel d’installation et de maintenance Modèle réglementaire: E96S Type réglementaire: E96S001 Février 2023 Rév. A00...
Page 2 © 2023 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
Page 3 Table des matières Chapitre 1: À propos du présent document..................8 Chapitre 2: Présentation du Système....................9 Vue avant du système................................9 Vue arrière du système................................12 À l’intérieur du système............................... 17 Localisation du code de service express et du numéro de série................... 20 Étiquette des informations système..........................
Page 4 Utilitaire de configuration iDRAC..........................65 Paramètres de l’appareil............................... 65 Dell Lifecycle Controller..............................66 Gestion des systèmes intégrée............................66 Gestionnaire de démarrage..............................66 Démarrage PXE................................... 66 Chapitre 6: Validation du minimum pour le test POST et de la configuration de la gestion des système............................
Page 5 Retrait d’un cache de disque............................98 Installation d’un cache de disque..........................99 Retrait d’un support de disque.............................99 Installation du support de disque dur.........................100 Retrait d’un disque dur installé de son support......................101 Installation du disque dans le support de disque...................... 102 Module de disque arrière..............................103 Retrait du module de disques arrière 2 x 2,5 pouces....................
Page 6 Installation d’un processeur graphique........................224 Port série COM (en option)............................. 227 Retrait du port série COM............................227 Installation du port série COM........................... 228 Port VGA pour module de refroidissement liquide direct (en option)................ 230 Retrait du port VGA..............................230 Installation du port VGA.............................. 231 Module BOSS-N1 (en option)............................233 Retrait du cache du module BOSS-N1........................233 Installation du cache du module BOSS-N1.......................
Page 7 Diagnostics du système intégré Dell..........................286 Exécution des diagnostics du système intégré à partir du Gestionnaire d’amorçage........286 Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller.........286 Commandes du diagnostic du système........................287 Chapitre 12: Voyants LED de diagnostic de la carte système............288 Chapitre 13: Diagnostics ePSA (Enhanced Pre-Boot System Assessment)........
Page 8 À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document...
Page 9 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 10 Tableau 1. Fonctionnalités disponibles sur l’avant d’un système à 24 disques de 2,5 pouces Élémen Ports, panneaux et Icône Description logements Panneau de configuration s.o. Contient les voyants LED d’intégrité du système, d’ID du système et gauche d’état. Disque s.o. Permet d’installer les disques pris en charge sur votre système.
Page 11 Tableau 3. Fonctionnalités disponibles sur l’avant d’un système à 8 disques de 2,5 pouces Élémen Ports, panneaux et Icône Description logements Panneau de configuration s.o. Contient les voyants LED d’intégrité du système, d’ID du système et gauche d’état. Disque s.o. Permet d’installer les disques pris en charge sur votre système.
Page 12 Tableau 5. Fonctionnalités disponibles sur l’avant d’un système à 12 disques de 3,5 pouces Élémen Ports, panneaux et Icône Description logements Panneau de configuration s.o. Contient les voyants LED d’intégrité du système, d’ID du système et gauche d’état. Disque s.o. Permet d’installer les disques pris en charge sur votre système.
Page 13 USB au système. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Bouton d’identification du Le bouton d’identification du système (ID) est disponible à l’avant et à...
Page 14 USB au système. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Bouton d’identification du Le bouton d’identification du système (ID) est disponible à l’avant et à...
Page 15 USB au système. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Bouton d’identification du Le bouton d’identification du système (ID) est disponible à l’avant et à...
Page 16 USB au système. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Bouton d’identification du Le bouton d’identification du système (ID) est disponible à l’avant et à...
Page 17 Tableau 9. Vue arrière du système avec module de disques arrière 4 x 2,5 pouces (suite) Éléme Ports, panneaux ou Icône Description logements Carte NIC OCP s.o. La carte NIC OCP prend en charge OCP 3.0. Les ports NIC sont intégrés sur la carte OCP qui est connectée à...
Page 18 5. Carte de montage 3 6. Commutateur d’intrusion 7. Bloc d’alimentation (PSU 1) 8. Bloc d’alimentation (PSU 2) 9. Poignée 10. Carte de montage 1 11. Carte de montage 2 12. Carte système 13. Étiquette d’informations Figure 11. Vue interne du système avec cartes de montage pleine longueur et carénage de processeur graphique 1.
Page 19 13. Carte système 14. Étiquette d’informations Figure 12. Vue interne du système avec module de refroidissement liquide du processeur 1. Fond de panier de disque 2. Carte d’extension 3. Assemblage du bâti du ventilateur 4. Module de refroidissement liquide 5. Carte de montage 4 6.
Page 20 L’étiquette MEST (Mini Enterprise Service Tag) se trouve à l’arrière du système et inclut le numéro de série (ST), le code de service express (Exp Svc Code) et la date de fabrication (Mfg. Date). Le code de service express permet à Dell d’orienter les appels de support vers le technicien approprié.
Page 21 Figure 14. Informations de maintenance Figure 15. Informations sur la mémoire Présentation du Système...
Page 22 Figure 16. Comportement du voyant LED Figure 17. Légende des icônes Présentation du Système...
Page 23 Figure 18. Configuration et disposition d’un système de disques 2,5 pouces Figure 19. Tâches du système Présentation du Système...
Page 24 Matrice de compatibilité rack et de dimensionnement des rails Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, reportez-vous au document Matrice de compatibilité rack et de dimensionnement des rails des systèmes d’entreprise Dell Technologies disponible sur https://i.dell.com/sites/ csdocuments/Business_solutions_engineering-Docs_Documents/en/rail-rack-matrix.pdf.
Page 25 Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du boîtier • Poids du système • Spécifications des blocs d’alimentation (PSU) • Spécifications du processeur • Systèmes d’exploitation pris en charge •...
Page 26 Dimensions du boîtier Figure 21. Dimensions du boîtier Tableau 10. Dimensions du boîtier du PowerEdge R7615 482,0 mm (18,97 pouces) 434 mm 86,8 mm 35,84 mm 700,7 mm 736,29 mm (17,08 pouces) (3,41 pouces) (1,96 pouce) Avec (27,58 pouces) De...
Page 27 La dissipation thermique est calculée à partir de la puissance nominale du bloc d’alimentation. REMARQUE : Lorsque vous sélectionnez ou mettez à niveau la configuration du système, vérifiez sa consommation électrique avec l’outil Enterprise Infrastructure Planning Tool, disponible à l’adresse Dell.com/calc, pour assurer une utilisation optimale de l’alimentation. Caractéristiques techniques...
Page 28 Options de refroidissement Le PowerEdge R7615 nécessite différents composants de refroidissement en fonction de la TDP du processeur, des modules de stockage, des disques arrière, du processeur graphique et de la mémoire permanente afin de garantir des performances thermiques optimales.
Page 29 Caractéristiques techniques des ventilateurs Le système PowerEdge R7615 prend en charge jusqu’à six ventilateurs hautes performances qualité Silver (HPR SLVR) ou hautes performances qualité Gold (HPR Gold). Tableau 15. Caractéristiques techniques des ventilateurs Type de Abréviation Couleur de Image de l’étiquette ventilateur l’étiquette...
Page 30 - Demi- - Demi- (Gen5) longueur longueur Spécifications de la mémoire Le système PowerEdge R7615 prend en charge les spécifications de mémoire suivantes pour un fonctionnement optimisé. Tableau 17. Spécifications de la mémoire Monoprocesseur Type de Rangée DIMM Capacité DIMM Capacité...
Page 31 Adaptateurs de bus à chaud (HBA) SAS ● HBA355i Caractéristiques du processeur graphique Le système PowerEdge R7615 prend en charge jusqu’à trois processeurs graphiques double largeur de 300 W ou huit processeurs graphiques simple largeur de 60 W. REMARQUE : L’acoustique de ventilateur des systèmes configurés avec des processeurs graphiques sera plus élevée.
Page 32 La procédure d’installation de la carte du connecteur série (en option) est identique à celle de la plaque de recouvrement de carte d’extension. Caractéristiques des ports VGA Le système PowerEdge R7615 prend en charge un port VGA DB-15 sur le panneau avant et un port sur le panneau arrière (en option pour le refroidissement liquide du processeur). Caractéristiques techniques...
Page 33 Caractéristiques vidéo Le système PowerEdge R7615 prend en charge le contrôleur graphique Matrox G200 intégré avec 16 Mo de mémoire tampon vidéo. Tableau 22. Options de résolution vidéo prises en charge Résolution Taux d’actualisation (Hz) Profondeur de couleur (bits) 1 024 x 768...
Page 34 Tableau 25. Spécifications de fonctionnement en continu pour ASHRAE A4 (suite) Température Spécifications Plage de températures pour De 5 à 45 °C (41 à 113 °F) sans lumière solaire directe sur l’équipement une altitude ≤ à 900 mètres (≤ à 2 953 pieds) Plage de taux d’humidité...
Page 35 Tableau 29. Caractéristiques de contamination particulaire (suite) Contamination particulaire Spécifications REMARQUE : Cette condition s’applique uniquement aux environnements de datacenter. Les exigences de filtration d’air ne s’appliquent pas aux équipements IT conçus pour être utilisés en dehors d’un datacenter, dans des environnements tels qu’un bureau ou en usine.
Page 36 Tableau des restrictions thermiques Tableau 31. Refroidissement par air : tableau des restrictions thermiques (sans processeur graphique) 16 dis ques 16 di 16 di 8 disq sque Sans sque 2,5 p 8 disqu fond s U.2 24 disques SAS de ouces es de Configuration...
Page 37 Tableau 32. Refroidissement par air : tableau des restrictions thermiques (avec processeur graphique) 16 disq ues SA 16 dis S de 8 disqu 16 disq ques 2,5 pou 8 disques Sans es U.2 24 disques SAS de Configuration fond de SAS de 2,5 pouces + 8 disq...
Page 38 Tableau 32. Refroidissement par air : tableau des restrictions thermiques (avec processeur graphique) (suite) 16 disq ues SA 16 dis S de 8 disqu 16 disq ques 2,5 pou 8 disques Sans es U.2 24 disques SAS de Configuration fond de SAS de 2,5 pouces + 8 disq...
Page 39 Tableau 33. Refroidissement par air : consignes thermiques (sans processeur graphique) 16 disqu es SAS 16 disq 8 disqu 8 disque es U.2 2,5 pou Sans fond 24 disques SAS s de 12 disques de Configuration ces + 8 de panier de 2,5 pouces 3,5 pouc 3,5 pouces...
Page 40 Tableau 33. Refroidissement par air : consignes thermiques (sans processeur graphique) (suite) 16 disqu es SAS 16 disq 8 disqu 8 disque es U.2 2,5 pou Sans fond 24 disques SAS s de 12 disques de Configuration ces + 8 de panier de 2,5 pouces 3,5 pouc...
Page 41 Tableau 34. Refroidissement par air : consignes thermiques (avec processeur graphique) (suite) 24 disques 8 disques U.2 16 disques U.2 de 16 disques SAS 8 disques de Configuration SAS de de 2,5 pouces 2,5 pouces de 2,5 pouces 3,5 pouces 2,5 pouces (A100/A (A100/A...
Page 42 être réduites. ● Les cartes de périphériques non homologuées par Dell et les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. ● Les cartes de processeur graphique et FPGA ne sont pas prises en charge.
Page 43 être réduites. ● Les cartes de périphériques non homologuées par Dell et les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. ● Les cartes de processeur graphique et FPGA ne sont pas prises en charge.
Page 44 Cette section décrit les tâches à effectuer lors de l’installation et de la configuration initiales du système Dell. La section suivante présente les étapes générales pour configurer le système, ainsi que les guides de référence pour obtenir des informations détaillées.
Page 45 Options de téléchargement des pilotes et du firmware Vous pouvez télécharger les pilotes et le firmware à partir du site FTP : https://mft.dell.com/R7615. Pour plus d’informations sur le nom d’utilisateur et le mot de passe, contactez votre TAM (Tech Account Manager).
Page 46 Tableau 36. Ressources pour installer le système d’exploitation (suite) Ressource Liens de documentation REMARQUE : Pour déterminer la version la plus récente de l’iDRAC de votre plate-forme et de la documentation, consultez l’article de la base de connaissances sur https://www.dell.com/support/article/ sln308699. Installation et configuration initiales du système...
Page 47 Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, consultez le document Integrated Dell Remote Access Controller Applications de gestion pré-système d’exploitation...
Page 48 Tableau 37. Menu principal de la configuration du système (suite) Option Description User’s Guide (Guide de l’utilisateur du contrôleur iDRAC) à l’adresse www.dell.com/poweredgemanuals. Paramètres de l’appareil Permet de configurer les paramètres des appareils tels que les contrôleurs de stockage ou les cartes réseau.
Page 49 Informations sur le système Pour afficher l’écran Informations système, mettez le système sous tension, appuyez sur la touche F2, puis cliquez sur Menu principal de configuration du système > BIOS du système > Informations système. Tableau 39. Description des Informations système Option Description Nom de modèle du système...
Page 50 Paramètres du processeur Pour afficher l’écran Paramètres du processeur, mettez le système sous tension, appuyez sur la touche F2, puis cliquez sur Menu principal de configuration du système > BIOS du système > Paramètres du processeur. Tableau 41. Détails des paramètres du processeur Option Description Processeur logique...
Page 51 Tableau 41. Détails des paramètres du processeur (suite) Option Description Cette option détermine également si d’autres fonctions de chiffrement sécurisé, telles que TSME et SEV-SNP peuvent être activées. Par défaut, cette option est définie sur Désactivé. REMARQUE : Cette option est disponible uniquement pour le processeur AMD EPYC 3e génération.
Page 52 Dell. Lorsque cette option est définie sur Tous les lecteurs, le pilote du BIOS est également utilisé avec tous les disques NVMe du système qui n’ont pas été qualifiés par Dell. Par défaut, cette option est définie sur Disques qualifiés par Dell.
Page 53 ● UEFI : L’Unified Extensible Firmware Interface (UEFI) est une nouvelle interface entre les systèmes d’exploitation et le micrologiciel de la plate-forme.. L’interface se compose de tableaux de données avec des informations relatives à la plate-forme, des appels de service de démarrage et d’exécution qui sont disponibles pour le système d’exploitation et son chargeur. Les avantages suivants sont disponibles lorsque le mode de démarrage est réglé...
Page 54 BIOS. REMARQUE : Pour obtenir les dernières informations sur les systèmes d’exploitation pris en charge, rendez-vous sur le site www.dell.com/ossupport. Modification de la séquence de démarrage À propos de cette tâche Vous devrez peut-être modifier l’ordre de démarrage si vous souhaitez démarrer à partir d’une clé USB ou d’un lecteur optique. La procédure ci-dessous peut être différente si vous avez sélectionné...
Page 55 Tableau 47. Description des Paramètres réseau (suite) Option Description Paramètres HTTP de l’UEFI Permet de contrôler la configuration du périphérique HTTP UEFI. Périphérique HTTP n (n = de 1 à 4) Permet d’activer ou de désactiver l’appareil. Lorsque cette option est activée, une option de démarrage UEFI HTTP est créée pour l’appareil.
Page 56 Tableau 49. Description des Paramètres du périphérique HTTP n (suite) Option Description URI (obtenu à partir du L’URI est obtenu à partir du serveur DHCP s’il n’est pas spécifié. serveur DHCP s’il n’est pas spécifié) Configuration de Afficher et/ou modifier la configuration de l’authentification TLS d’amorçage de cet appareil. l’authentification TLS Tableau 50.
Page 57 Tableau 53. Détails de l’écran Périphériques intégrés (suite) Option Description ports activés. Si les ports USB accessibles à l’utilisateur sont définis sur Tous les ports désactivés (Dynamique), l’option Activer les ports avant uniquement est activée. ● Activer les ports avant uniquement : active ou désactive les ports USB avant lors de l’exécution du système d’exploitation.
Page 58 Tableau 53. Détails de l’écran Périphériques intégrés (suite) Option Description maximale que le système prend en charge. Elle est recommandée dans la plupart des cas. Désactivation des logements Permet d’activer ou de désactiver les logements PCIe disponibles sur le système. La fonctionnalité...
Page 59 Tableau 54. Détails de l’écran Communications série (suite) Option Description Débit en bauds de la sécurité intégrée Spécifie le débit en bauds de la sécurité intégrée pour la redirection de console. Le BIOS tente de déterminer le débit en bauds automatiquement. Ce débit en baud est utilisé...
Page 60 Tableau 55. Description des Paramètres du profil système (suite) Option Description Curseur de déterminisme Permet de définir le déterminisme du système sur Déterminisme par alimentation ou Déterminisme par performances. Par défaut, l’option est réglée sur Déterminisme par performances. Sélection du profil Mode hautes performances (par défaut) : favorise les performances des cœurs.
Page 61 Tableau 57. Détails de l’écran Sécurité des systèmes (suite) Option Description Lorsqu’il est défini sur Désactivé, la présence du module TPM n’est pas signalée au système d’exploitation. Lorsqu’il est défini sur Désactivé, la présence du module TPM n’est pas signalée au système d’exploitation.
Page 62 Tableau 57. Détails de l’écran Sécurité des systèmes (suite) Option Description fournit des protections de réduction des risques de sécurité SMM UEFI supplémentaires. Toutefois, cette fonctionnalité peut entraîner un problème de compatibilité ou une perte de fonctionnalité avec certains outils ou applications existants. Secure Boot Permet d’activer Secure Boot, où...
Page 63 Étapes 1. Pour accéder à la Configuration du système, appuyez sur la touche F2 immédiatement après le démarrage ou le redémarrage de votre système. 2. Dans l’écran Menu principal de configuration du système, cliquez sur BIOS du système > Sécurité du système. 3.
Page 64 5. Dans le champ Setup Password (Mot de passe de la configuration), modifiez ou supprimez le mot de passe existant, puis appuyez sur la touche Entrée ou sur la touche Tab. Si vous modifiez le mot de passe de l’système et de configuration, un message vous invite à saisir à nouveau le nouveau mot de passe. Si vous supprimez le mot de passe de l’système et de configuration, un message vous invite à...
Page 65 L’accès à certaines fonctions de l’utilitaire Paramètres iDRAC exige une mise à niveau vers la licence iDRAC Enterprise. Pour plus d’informations sur l’utilisation de l’iDRAC, voir le Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur du contrôleur Integrated Dell Remote Access Controller) sur https://www.dell.com/idracmanuals.
Page 66 Gestion des systèmes intégrée Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du système. Le Dell Lifecycle Controller est démarré pendant la séquence de démarrage et fonctionne indépendamment du système d’exploitation.
Page 67 Validation du minimum pour le test POST et de la configuration de la gestion des système Cette section décrit la validation de la système minimale pour le POST et de la configuration de gestion des système du système Dell. Sujets : •...
Page 68 Tableau 62. Erreur de validation de la configuration (suite) Erreur Description Cause possible et Exemple recommandations Un élément ou câble Configuration manquante : manquant est signalé dans PLANAR_SL8 de câble SL et les journaux d’erreurs CTRL_DST_PA1 HWC8010. Installez l’élément manquant (câble, carte de montage, etc.).
Page 69 Tableau 64. Message d’erreur HWC8011 (suite) Code d’erreur HWC8011 Catégorie Intégrité du système (HWC = Configuration matérielle) Gravité Critique Validation du minimum pour le test POST et de la configuration de la gestion des système...
Page 70 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 71 (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. REMARQUE : Pour obtenir des informations détaillées sur le câblage des cartes, reportez-vous au manuel du propriétaire du système dans la rubrique Manuels d’installation et de maintenance, à l’adresse https://www.dell.com/poweredgemanuals. Avant d’intervenir à l’intérieur de votre système Prérequis Suivez les consignes de sécurité...
Page 72 Pour plus d’informations sur les instructions de câblage du bloc d’alimentation CC, accédez à https://www.dell.com/ poweredgemanuals > Serveurs rack > PowerEdge R7615 > Sélectionnez ce produit > Documentation > Manuels et documents > Instructions de câblage pour le bloc d’alimentation 48 à 60 V CC. Panneau avant en option Retrait du panneau avant Prérequis...
Page 73 Figure 23. Retrait du panneau avant Installation du panneau avant Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. REMARQUE : La clé du cadre est incluse dans le package du cadre. Étapes 1. Alignez et insérez les languettes situées sur le cadre dans les fentes situées sur le châssis. 2.
Page 74 Figure 24. Installation du panneau avant Capot du système Retrait du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 75 Figure 25. Retrait du capot du système Étapes suivantes Remettez en place le capot du système. Installation du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
Page 76 Figure 26. Installation du capot du système Étapes suivantes Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Capot du backplane de disques Retrait du capot du fond de panier de disques Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 77 Figure 27. Retrait du capot du fond de panier de disques Étapes suivantes Installez le fond de panier de disque. Installation du capot du fond de panier de disques Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 78 Figure 28. Installation du capot du fond de panier de disques Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation et retrait des composants du système...
Page 79 Carénage d’aération Retrait du carénage d’aération Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données.
Page 80 2. Abaissez le carénage d’aération dans le système jusqu’à ce qu’il soit fermement positionné. Figure 30. Installation du carénage d’aération Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Retrait du capot supérieur du carénage d’aération du processeur graphique Prérequis PRÉCAUTION :...
Page 81 Figure 31. Retrait du capot supérieur du carénage d’aération du processeur graphique Étapes suivantes Réinstallez le capot supérieur du carénage d’aération du processeur graphique. Installation du capot supérieur du carénage d’aération du processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 82 Figure 32. Installation du capot supérieur du carénage d’aération du processeur graphique Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait de la plaque de recouvrement du carénage d’aération du processeur graphique Prérequis 1.
Page 83 Figure 33. Retrait de la plaque de recouvrement du carénage d’aération du processeur graphique Étapes suivantes Remettez le carénage d’aération du processeur graphique en place. Installation de la plaque de recouvrement du carénage d’aération du processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 84 Figure 34. Installation de la plaque de recouvrement du carénage d’aération du processeur graphique Étapes suivantes Installez le capot supérieur du carénage d’aération du processeur graphique. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 85 Figure 35. Retrait du carénage d’aération du processeur graphique Étapes suivantes Réinstallez le carénage d’aération du processeur graphique. Installation du carénage d’aération du processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 86 Figure 36. Installation du carénage d’aération du processeur graphique Étapes suivantes Installez les cartes de montage pour carte d’extension pleine longueur. Installez le capot supérieur du carénage d’aération du processeur graphique. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 87 Figure 37. Retrait du carénage d’aération du module de disques arrière 2 x 2,5 pouces Étapes suivantes Remettez en place le carénage d’aération du module de disques arrière 2 x 2,5 pouces. Installation du carénage d’aération du module de disques arrière 2 x 2,5 pouces Prérequis 1.
Page 88 Figure 38. Installation du carénage d’aération du module de disques arrière 2 x 2,5 pouces Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait du carénage d’aération du module de disques arrière 4 x 2,5 pouces Prérequis PRÉCAUTION :...
Page 89 Figure 39. Retrait du carénage d’aération du module de disques arrière 4 x 2,5 pouces Étapes suivantes Remettez en place le carénage d’aération du module de disques arrière 4 x 2,5 pouces. Installation du carénage d’aération du module de disques arrière 4 x 2,5 pouces Prérequis 1.
Page 90 Figure 40. Installation du carénage d’aération du module de disques arrière 4 x 2,5 pouces Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Ventilateur de refroidissement Retrait de l’assemblage du bâti du ventilateur Prérequis 1.
Page 91 Figure 41. Retrait de l’assemblage du bâti du ventilateur Étapes suivantes Remettez en place l’assemblage du ventilateur. Installation d’un assemblage de bâti de ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. PRÉCAUTION : Vérifiez que les câbles à l’intérieur du système sont correctement installés et maintenus par le support de fixation des câbles avant d’installer l’assemblage du bâti du ventilateur.
Page 92 Figure 42. Installation d’un assemblage de bâti de ventilateur Étapes suivantes 1. S’il a été retiré, installez le carénage d’aération 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait d’un ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 93 Figure 43. Retrait d’un ventilateur Étapes suivantes Remplacement d’un ventilateur. Installation d’un ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. REMARQUE : La procédure d’installation d’un ventilateur standard (STD), d’un ventilateur hautes performances qualité...
Page 94 Figure 44. Installation d’un ventilateur Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait du ventilateur d’un module de disques arrière 2 x 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 95 Figure 45. Retrait du ventilateur d’un module de disques arrière 2 x 2,5 pouces Étapes suivantes Remettez en place le ventilateur du module de disques arrière 2 x 2,5 pouces. Installation du ventilateur d’un module de disques arrière 2 x 2,5 pouces Prérequis 1.
Page 96 Figure 46. Installation du ventilateur d’un module de disques arrière 2 x 2,5 pouces Étapes suivantes Installez le carénage d’aération du module de disques arrière 2 x 2,5 pouces. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 97 Figure 47. Retrait du ventilateur d’un module de disques arrière 4 x 2,5 pouces Étapes suivantes Remettez en place le ventilateur du module de disques arrière 4 x 2,5 pouces. Installation du ventilateur d’un module de disques arrière 4 x 2,5 pouces Prérequis 1.
Page 98 Figure 48. Installation du ventilateur d’un module de disques arrière 4 x 2,5 pouces Étapes suivantes Installez le carénage d’aération du module de disques arrière 4 x 2,5 pouces. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 99 Figure 49. Retrait d’un cache de disque Étapes suivantes Remettez en place le cache de disque. Installation d’un cache de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
Page 100 PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système fonctionne, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation à chaud de disques. PRÉCAUTION : Pour éviter toute perte de données, assurez-vous que votre système d’exploitation prend en charge l’installation de disques.
Page 101 PRÉCAUTION : Lorsqu’un disque remplaçable à chaud est installé et que le système est mis sous tension, le disque commence automatiquement à se reconstruire. Assurez-vous que le disque de remplacement est vide ou contient des données que vous souhaitez écraser. Les éventuelles données présentes sur le disque de remplacement sont immédiatement perdues après l’installation du disque.
Page 102 Figure 53. Retrait d’un disque dur installé de son support Étapes suivantes Installez le disque dans le support de disque. Installation du disque dans le support de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Retirez le cache du disque.
Page 103 Figure 54. Installation d’un disque dans un support de disque Étapes suivantes Installez un support de disque dur. Module de disque arrière Retrait du module de disques arrière 2 x 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 104 Figure 55. Retrait du module de disques arrière 2 x 2,5 pouces Étapes suivantes Remettez en place le module de disques arrière 2 x 2,5 pouces. Installation du module de disques arrière 2 x 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 105 Figure 56. Installation du module de disques arrière 2 x 2,5 pouces Étapes suivantes 1. Connectez tous les câbles au module de disques arrière et routez-les. Installez les lecteurs. 3. Le cas échéant, installez le carénage d’aération. 4. Suivez la procédure décrite dans la section Après une intervention à...
Page 106 6. Débranchez les câbles connectés au module de disque arrière. REMARQUE : Reportez-vous à la rubrique Acheminement des câbles pour en savoir plus. Étapes 1. À l’aide d’un tournevis cruciforme nº 2, desserrez les vis imperdables qui fixent le module de disques arrière au système. 2.
Page 107 Installation du module de disques arrière 4 x 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. 3. Si obligatoire, retirez le carénage d’aération.
Page 108 Options de disques durs prises en charge Fond de panier SATA 2,5 pouces (8 disques) Fond de panier SAS ou SATA 2,5 pouces (8 disques) PowerEdge R7615 Fond de panier SAS ou SATA 3,5 pouces (8 disques) Fond de panier SAS/SATA 3,5 pouces (12 disques) Fond de panier SAS, SATA ou NVMe 2,5 pouces (24 disques) Figure 59.
Page 109 Figure 61. Fond de panier de 8 disques de 3,5 pouces (arrière) 1. BP_DST_SA1 (PERC au fond de panier) 2. BP_PWR_CTRL Figure 62. Fond de panier de 8 disques de 3,5 pouces (avant) 1. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système) Figure 63.
Page 110 Figure 65. Fond de panier pour 24 disques 2,5 pouces (vue du dessus) 1. BP_CTRL 2. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système) 3. BP_DST_PA1 (connecteur PCIe/NVMe) 4. BP_PWR_2 (câbles d’alimentation et de transmission du fond de panier à...
Page 111 REMARQUE : La procédure de retrait du fond de panier est similaire pour toutes les configurations de fond de panier. 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 112 4. S’il est installé, retirez le carénage d’aération retirez le carénage d’aération du processeur graphique. Retirez l’assemblage du bâti du ventilateur. Retirez les disques. 7. Mémorisez le routage et déconnectez les câbles du fond de panier de disques du connecteur de la carte système et du fond de panier. REMARQUE : Reportez-vous à...
Page 113 Supports de paroi latérale Retrait du support de paroi latérale Il existe deux supports de paroi latérale de chaque côté du système. La procédure de retrait est similaire. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2.
Page 114 Installation du support de paroi latérale Il existe deux supports de paroi latérale de chaque côté du système. La procédure d’installation est similaire. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 115 Acheminement des câbles Figure 71. 8 disques SAS/SATA fPERC 10.15 de 3,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 66. 8 disques SAS/SATA fPERC de 3,5 pouces Commande À...
Page 116 Figure 72. 12 disques SAS/SATA de 3,5 pouces avec APERC 11 sur carte de montage 2 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 67. 12 disques SAS/SATA de 3,5 pouces avec APERC 11 sur carte de montage 2 Commande À...
Page 117 Figure 73. 12 disques SAS/SATA de 3,5 pouces avec APERC 11 sur carte de montage 2 et 2 disques arrière SAS/SATA de 2,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 118 Figure 74. 12 disques SAS/SATA de 3,5 pouces avec APERC 12 sur carte de montage 2 et 2 disques arrière SAS/SATA de 2,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 119 Figure 75. 12 disques SAS/SATA de 3,5 pouces avec APERC 11 sur carte de montage 2 et 4 disques arrière SAS/SATA de 2,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 120 Figure 76. 12 disques SAS/SATA de 3,5 pouces avec APERC 12 sur carte de montage 2 et 4 disques arrière SAS/SATA de 2,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 121 Figure 77. 8 disques SSD NVMe U.2 PCIe x4 de 2,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 72. 8 disques SSD NVMe U.2 PCIe x4 de 2,5 pouces Commande À...
Page 122 Figure 78. 8 disques SSD NVMe U.2 PCIe x4 de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 73. 8 disques SSD NVMe U.2 PCIe x4 de 2,5 pouces avec fPERC 11 Commande À...
Page 123 Figure 79. 8 disques SSD NVMe U.2 PCIe x4 de 2,5 pouces avec fPERC 12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 74. 8 disques SSD NVMe U.2 PCIe x4 de 2,5 pouces avec fPERC 12 Commande À...
Page 124 Figure 80. 8 disques universels SAS3 profil bas de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 75. 8 disques universels SAS3 profil bas de 2,5 pouces avec fPERC 11 Commande À...
Page 125 Figure 81. 16 disques SAS/SATA profil bas de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 76. 16 disques SAS/SATA profil bas de 2,5 pouces avec fPERC 11 Commande À...
Page 126 Figure 82. 16 disques SAS/SATA profil bas de 2,5 pouces avec fPERC 12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 77. 16 disques SAS/SATA profil bas de 2,5 pouces avec fPERC 12 Commande À...
Page 127 Figure 83. 16 disques U.2 Gen4 profil bas REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 78. 16 disques U.2 Gen4 profil bas Commande À SIG_PWR_2 (connecteur d’alimentation de BP_PWR_1 (connecteur d’alimentation du la carte système) fond de panier)
Page 128 Figure 84. 16 disques U.2 Gen4 profil bas de 2,5 pouces avec 2 fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 79. 16 disques U.2 Gen4 profil bas de 2,5 pouces avec 2 fPERC 11 Commande À...
Page 129 Figure 85. 16 disques SAS/SATA de 2,5 pouces avec fPERC 11 + 8 disques U.2 Gen4 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 80. 16 disques SAS/SATA de 2,5 pouces avec fPERC 11 + 8 disques U.2 Gen4 Commande À...
Page 130 Figure 86. 16 disques SAS/SATA de 2,5 pouces avec fPERC 12 + 8 disques U.2 Gen4 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 81. 16 disques SAS/SATA de 2,5 pouces avec fPERC 12 + 8 disques U.2 Gen4 Commande À...
Page 131 Figure 87. 24 disques SAS/SATA de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 82. 24 disques SAS/SATA de 2,5 pouces avec fPERC 11 Commande À...
Page 132 Figure 88. 24 disques SAS/SATA de 2,5 pouces avec fPERC 12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 83. 24 disques SAS/SATA de 2,5 pouces avec fPERC 12 Commande À...
Page 133 Figure 89. 24 disques SAS/SATA de 2,5 pouces + 8 disques universels avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 84. 24 disques SAS/SATA de 2,5 pouces + 8 disques universels avec fPERC 11 Commande À...
Page 134 Figure 90. 24 disques SAS/SATA de 2,5 pouces + 8 disques universels avec fPERC 12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 85. 24 disques SAS/SATA de 2,5 pouces + 8 disques universels avec fPERC 12 Commande À...
Page 135 Figure 91. 24 disques SAS/SATA de 2,5 pouces + 2 disques SAS/SATA de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 86. 24 disques SAS/SATA de 2,5 pouces + 2 disques SAS/SATA de 2,5 pouces avec fPERC 11 Commande À...
Page 136 Figure 92. 24 disques SAS/SATA de 2,5 pouces + 2 disques SAS/SATA de 2,5 pouces avec fPERC 12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 87. 24 disques SAS/SATA de 2,5 pouces + 2 disques SAS/SATA de 2,5 pouces avec fPERC 12 Commande À...
Page 137 Figure 93. 24 disques SAS/SATA de 2,5 pouces + 2 disques universels avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 88. 24 disques SAS/SATA de 2,5 pouces + 2 disques universels avec fPERC 11 Commande À...
Page 138 Figure 94. 24 disques SAS/SATA de 2,5 pouces + 2 disques universels avec fPERC 12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 89. 24 disques SAS/SATA de 2,5 pouces + 2 disques universels avec fPERC 12 Commande À...
Page 139 Figure 95. 24 disques SAS/SATA de 2,5 pouces + 4 disques de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 90. 24 disques SAS/SATA de 2,5 pouces + 4 disques de 2,5 pouces avec fPERC 11 Commande À...
Page 140 Figure 96. 24 disques SAS/SATA de 2,5 pouces + 4 disques de 2,5 pouces avec fPERC 12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 91. 24 disques SAS/SATA de 2,5 pouces + 4 disques de 2,5 pouces avec fPERC 12 Commande À...
Page 141 Figure 97. 24 disques U.2 Gen5 simple largeur de 2,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 92. 24 disques U.2 Gen5 simple largeur de 2,5 pouces Commande À...
Page 142 Retirez le capot du fond de panier de disques. 5. Si obligatoire, retirez le carénage d’aération retirez le carénage d’aération du processeur graphique. 6. Si obligatoire, retirez le capot du fond de panier de disques. 7. Débranchez tous les câbles et mémorisez leur routage. REMARQUE : Reportez-vous à...
Page 143 Étapes 1. Alignez les connecteurs et les fentes de guidage du module PERC avant à montage arrière sur les connecteurs et les broches de guidage du fond de panier de disques. 2. Faites glisser le module PERC avant à montage arrière jusqu’à ce que le module soit connecté au fond de panier de disques. 3.
Page 144 REMARQUE : Reportez-vous à la rubrique Acheminement des câbles pour en savoir plus. Étapes 1. À l’aide d’un tournevis cruciforme nº 2, desserrez les vis imperdables du module PERC avant à montage avant. 2. Faites glisser le module PERC avant à montage avant pour le sortir de son connecteur sur le fond de panier de disques. Figure 100.
Page 145 Figure 101. Installation du module PERC avant à montage avant Étapes suivantes 1. Connectez tous les câbles et mémorisez leur routage. Installez l’assemblage du bâti du ventilateur. 3. S’il a été retiré, installez le carénage d’aération installez le carénage d’aération du processeur graphique.
Page 146 REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 102. Retrait du module de l’adaptateur PERC 4. Si vous n’avez pas l’intention de remettre en place le module PERC d’adaptateur, installez une plaque de recouvrement et fermez le loquet de fixation de la carte.
Page 147 Étapes suivantes Remettez en place le module PERC d’adaptateur. Installation du module de l’adaptateur PERC Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 148 4. Insérez le module dans le connecteur de carte d’extension jusqu’à ce qu’il soit correctement positionné. 5. Fermez le loquet de fixation de la carte d’extension. 6. Appuyez sur le support de carte pour maintenir le module dans la carte de montage. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes.
Page 149 2. Faites glisser le bâti de disques arrière vers l’avant du système pour le dégager du système. 3. Retirez le bâti de disques arrière du système. Figure 106. Retrait du bâti de disque arrière Étapes suivantes Remise en place du bâti de disque arrière.
Page 150 Instructions relatives à la mémoire système Le système PowerEdge R7615 prend en charge les barrettes DIMM DDR5 à registres (RDIMM). La mémoire système s’organise en huit canaux par processeur (deux sockets de mémoire par canal) soit 16 sockets de mémoire par processeur.
Page 151 Figure 108. Canaux de mémoire Tableau 93. Canaux de mémoire Proces Canal Canal Canal Canal Canal E Canal Canal G Canal H Canal I Canal J Canal K Canal L seur Proces Loge Logem Logeme Logeme Logeme Logem Logement Logement Logemen Logemen Logemen...
Page 152 pas, qu’il ne réponde pas pendant la configuration mémoire ou qu’il fonctionne avec une mémoire réduite. Cette section fournit des informations sur les règles d’installation de mémoire pour un système à un ou deux processeurs. Le bus mémoire fonctionne à des vitesses allant jusqu’à 4 800 MT/s selon les facteurs suivants : ●...
Page 153 Figure 109. Retrait d’un module de mémoire Étapes suivantes Remettez en place le module de mémoire. Installez un cache de module de mémoire si vous retirez le module de mémoire de manière définitive. REMARQUE : La procédure d’installation d’un cache de barrette de mémoire est semblable à la procédure pour installer une barrette de mémoire.
Page 154 PRÉCAUTION : N’appuyez pas au centre du module de la module de mémoire ; appliquez une pression égale aux deux extrémités du module de mémoire. 4. Appuyez sur le module de mémoire avec les pouces jusqu’à ce que les dispositifs d’éjection s’enclenchent. Si le module de mémoire est installé...
Page 155 Étapes 1. À l’aide d’un tournevis Torx nº T20, desserrez complètement la vis imperdable avant de passer à la vis suivante (une vis à la fois). REMARQUE : Suivez la séquence des vis définie sur l’étiquette du dissipateur de chaleur. Ordre de démontage : 6, 5, 4, 3, 2, 1 REMARQUE : Les numéros des vis imperdables sont indiqués sur le dissipateur de chaleur.
Page 156 6. À l’aide d’un tournevis Torx T20, desserrez les vis imperdables des modules du dissipateur de chaleur à refroidissement liquide selon la séquence indiquée : a. Desserrez partiellement les vis imperdables 1 et 2 (environ 3 tours). b. Desserrez partiellement les vis imperdables 3 et 4 (environ 3 tours). c.
Page 157 Étapes 1. À l’aide d’un tournevis Torx nº T20, desserrez les vis du milieu pour libérer le cadre de retenue. Tenez et soulevez le cadre de retenue vers le haut, puis faites-le pivoter légèrement pour passer la position verticale (105 degrés). REMARQUE : La pression par ressorts maintient le cadre de retenue en position «...
Page 158 Figure 115. Retrait du cadre porteur Étapes suivantes Remettez en place le processeur. Installation du processeur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 159 Figure 116. Positionnement du cadre porteur dans le cadre à glissière 2. En tenant les deux languettes bleues, poussez le cadre à glissière vers le bas jusqu’à ce que les loquets bleus s’enclenchent. Figure 117. Fermeture du cadre à glissière 3.
Page 160 Figure 118. Fixation du cadre de retenue Étapes suivantes Installez le dissipateur de chaleur. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation du dissipateur de chaleur Prérequis Ne désinstallez jamais le dissipateur de chaleur d’un processeur, sauf si vous souhaitez remplacer le processeur ou la carte système. Le dissipateur de chaleur est essentiel au maintien de bonnes conditions thermiques.
Page 161 Figure 119. Application de graisse thermique PRÉCAUTION : Si vous appliquez trop de pâte thermique, celle-ci risque d’atteindre et de contaminer le socket de processeur. REMARQUE : La graisse thermique est conçue pour un usage unique. Jetez la seringue après utilisation. REMARQUE : Reportez-vous à...
Page 162 Étapes suivantes 1. Le cas échéant, réinstallez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation du dissipateur de chaleur à refroidissement liquide Prérequis Ne désinstallez jamais le dissipateur de chaleur d’un processeur, sauf si vous souhaitez remplacer le processeur ou la carte système. Le dissipateur de chaleur est essentiel au maintien de bonnes conditions thermiques.
Page 163 Cela n’empêche pas votre système d’être mis sous tension. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension du document Dell PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs Dell PowerEdge) à l’adresse www.dell.com/poweredgemanuals.
Page 164 Figure 122. Connecteurs des logements des cartes de montage pour carte d’extension 1. Carte de montage 1 2. Carte de montage 2 3. Carte de montage 3 4. Carte de montage 4 Figure 123. R1U 1. Logement 1 2. Logement 2 Installation et retrait des composants du système...
Page 165 Figure 124. R1T 1. Logement 2 Figure 125. R1T 1. Logement 2 Installation et retrait des composants du système...
Page 166 Figure 126. R2A 1. Logement 3 2. Logement 6 Figure 127. R3A 1. Logement 5 Installation et retrait des composants du système...
Page 167 Figure 128. R3A 1. Logement 5 Figure 129. R3B 1. Logement 4 2. Logement 5 Installation et retrait des composants du système...
Page 168 Figure 130. R4A 1. Logement 7 Figure 131. R4P 1. Logement 7 Installation et retrait des composants du système...
Page 169 Figure 132. R4P 1. Logement 7 Figure 133. R4Q 1. Logement 7 2. Logement 8 Installation et retrait des composants du système...
Page 170 Figure 134. R4S 1. Logement 7 2. Logement 8 Tableau 96. Configurations de cartes de montage pour carte d’extension Configurations Cartes de montage Logements PCIe Format Processeur de Bande passante pour carte contrôle électrique/ d’extension connecteur physique du logement Configuration 1 2 x16 Profil bas Processeur 1 PCIe Gen4 x8...
Page 171 Tableau 96. Configurations de cartes de montage pour carte d’extension (suite) Configurations Cartes de montage Logements PCIe Format Processeur de Bande passante pour carte contrôle électrique/ d’extension connecteur physique du logement Configuration 3-1 Hauteur standard Processeur 1 PCIe Gen5 x16 2 x16 LP + 2 x8 FH (connecteur x16) + 2 x16 FH...
Page 172 Tableau 96. Configurations de cartes de montage pour carte d’extension (suite) Configurations Cartes de montage Logements PCIe Format Processeur de Bande passante pour carte contrôle électrique/ d’extension connecteur physique du logement Configuration 5-1 Hauteur standard Processeur 1 PCIe Gen5 x16 6 x16 SW (HL) (connecteur x16) Profil bas...
Page 173 Tableau 96. Configurations de cartes de montage pour carte d’extension (suite) Configurations Cartes de montage Logements PCIe Format Processeur de Bande passante pour carte contrôle électrique/ d’extension connecteur physique du logement Configuration 8 1 x16 Profil bas Processeur 1 PCIe Gen4 x8 FH + 2 x8 LP (connecteur x16) Profil bas...
Page 174 Tableau 97. Configuration 0 : Aucune carte de montage - processeur (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (OCP : 25 Gbit) Logement intégré Broadcom (OCP : 25 Gbit) Logement intégré Broadcom (OCP : 25 Gbit) Logement intégré...
Page 175 Tableau 98. Configuration 1 R2A + R3A + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Nvidia (MLNX) (SmartNIC : 25 Gbit) Intel (SmartNIC : 25 Gbit) Mellanox (carte NIC : 400 Gbit) Broadcom (NIC : 100 Gbit) Intel (NIC : 100 Gbit) Intel (NIC : 100 Gbit) Mellanox (NIC : 100 Gbit)
Page 176 Tableau 98. Configuration 1 R2A + R3A + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (NIC : 1 Gbit) Intel (NIC : 1 Gbit) Intel (NIC : 1 Gbit) Broadcom (NIC : 1 Gbit) Broadcom (NIC : 1 Gbit) Mellanox (carte NIC : NDR200) Mellanox (carte NIC : HDRV)
Page 177 Tableau 99. Config2. R1U + R2A + R3B + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes FOXCONN (adaptateur PERC) FOXCONN (adaptateur PERC) FOXCONN (adaptateur externe) Adaptateur externe 3,6,1,2,4,5,7,8 Adaptateur externe 3,6,1,2,4,5,7,8 Inventec (carte LOM) Logement intégré Inventec (carte LOM) Logement intégré...
Page 178 Tableau 99. Config2. R1U + R2A + R3B + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 1 Gbit) Intel (NIC : 1 Gbit) 1,2,4,5,7,8 Broadcom (NIC : 1 Gbit) 1,2,4,5,7,8 Broadcom (NIC : 1 Gbit) Intel (NIC : 1 Gbit) Intel (NIC : 1 Gbit) 1,2,4,5,7,8...
Page 179 Tableau 100. Configuration 3-1 R1T + R2T + R3B + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes FOXCONN (adaptateur PERC) FOXCONN (adaptateur PERC) FOXCONN (adaptateur externe) Adaptateur externe 3,6,2,4,5,7 Adaptateur externe 3,6,2,4,5,7 Inventec (carte LOM) Logement intégré...
Page 180 Tableau 100. Configuration 3-1 R1T + R2T + R3B + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (HBA : FC32) 2,4,5,7 Broadcom (HBA : FC32) Broadcom (HBA : FC32) 2,4,5,7 Marvell (HBA : FC32) 2,4,5,7 Marvell (HBA : FC32) Marvell (HBA : FC32)
Page 181 Tableau 100. Configuration 3-1 R1T + R2T + R3B + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (OCP : 10 Gbit) Logement intégré Broadcom (OCP : 10 Gbit) Logement intégré Broadcom (OCP : 1 Gbit) Logement intégré...
Page 182 Tableau 101. Configuration 3-2 R1T + R2T + R3B + R4P (FL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Pensando (SmartNIC : 25 Gbit) Nvidia (MLNX) (SmartNIC : 25 Gbit) Intel (SmartNIC : 25 Gbit) Mellanox (carte NIC : 400 Gbit) Mellanox (carte NIC : 400 Gbit) Broadcom (NIC : 100 Gbit) Broadcom (NIC : 100 Gbit)
Page 183 Tableau 101. Configuration 3-2 R1T + R2T + R3B + R4P (FL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (Carte NIC : 10 Gbit) Intel (NIC : 1 Gbit) Intel (NIC : 1 Gbit) 2,4,5,7 Broadcom (NIC : 1 Gbit) 2,4,5,7 Broadcom (NIC : 1 Gbit)
Page 184 Tableau 102. Configuration 4-1 R1T + R2T + R3A + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes FOXCONN (PERC avant) Logement intégré FOXCONN (PERC avant) Logement intégré FOXCONN (PERC avant) Logement intégré FOXCONN (PERC avant) Logement intégré...
Page 185 Tableau 102. Configuration 4-1 R1T + R2T + R3A + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (HBA : FC32) 2,5,7 Broadcom (HBA : FC32) Broadcom (HBA : FC32) 2,5,7 Broadcom (HBA : FC32) Broadcom (HBA : FC32) 2,5,7 Marvell (HBA : FC32)
Page 186 Tableau 102. Configuration 4-1 R1T + R2T + R3A + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (OCP : 10 Gbit) Logement intégré Intel (OCP : 10 Gbit) Logement intégré Intel (OCP : 10 Gbit) Logement intégré...
Page 187 Tableau 103. Configuration 4-2 R1T + R2T + R3A + R4P (FL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Nvidia (MLNX) (SmartNIC : 25 Gbit) Intel (SmartNIC : 25 Gbit) Mellanox (carte NIC : 400 Gbit) 2,5,7 Mellanox (carte NIC : 400 Gbit) Broadcom (NIC : 100 Gbit)
Page 188 Tableau 103. Configuration 4-2 R1T + R2T + R3A + R4P (FL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (Carte NIC : 10 Gbit) 2,5,7 Intel (Carte NIC : 10 Gbit) Intel (NIC : 1 Gbit) Intel (NIC : 1 Gbit) 2,5,7 Broadcom (NIC : 1 Gbit)
Page 189 Tableau 104. Configuration 5-1 R1T + R2T + R3A + R4S (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes FOXCONN (PERC avant) Logement intégré FOXCONN (PERC avant) Logement intégré FOXCONN (PERC avant) Logement intégré FOXCONN (PERC avant) Logement intégré...
Page 190 Tableau 104. Configuration 5-1 R1T + R2T + R3A + R4S (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (HBA : FC64) 2,5,7,8 Broadcom (HBA : FC64) Broadcom (HBA : FC32) 2,5,7,8 Broadcom (HBA : FC32) Broadcom (HBA : FC32) 2,5,7,8 Broadcom (HBA : FC32)
Page 191 Tableau 104. Configuration 5-1 R1T + R2T + R3A + R4S (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (OCP : 25 Gbit) Logement intégré Broadcom (OCP : 10 Gbit) Logement intégré Broadcom (OCP : 10 Gbit) Logement intégré...
Page 192 Tableau 105. Configuration 5-2 R1T + R2T + R3A + R4S (FL) (suite) Type de carte Priorité du logement Nombre maximum de cartes IntelSmart (carte NIC : 100 Gbit) Nvidia (Mellanox) (SmartNIC : 100 Gbit) Pensando (SmartNIC : 25 Gbit) Nvidia (MLNX) (SmartNIC : 25 Gbit) Intel (SmartNIC : 25 Gbit) Mellanox (carte NIC : 400 Gbit)
Page 193 Tableau 105. Configuration 5-2 R1T + R2T + R3A + R4S (FL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (carte NIC : 10 Gbit/s) Intel (Carte NIC : 10 Gbit) 2,5,7,8 Intel (Carte NIC : 10 Gbit) Intel (Carte NIC : 10 Gbit) 2,5,7,8 Intel (Carte NIC : 10 Gbit)
Page 194 Tableau 106. Configuration 6 R2T + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Nvidia (processeur graphique) Nvidia (processeur graphique) FOXCONN (PERC avant) Logement intégré FOXCONN (PERC avant) Logement intégré FOXCONN (PERC avant) Logement intégré FOXCONN (PERC avant) Logement intégré...
Page 195 Tableau 106. Configuration 6 R2T + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (HBA : FC32) Broadcom (HBA : FC32) Marvell (HBA : FC32) Marvell (HBA : FC32) Marvell (HBA : FC32) Marvell (HBA : FC32) Broadcom (carte NIC : 10 Gbit/s) Broadcom (carte NIC : 10 Gbit/s) Broadcom (carte NIC : 10 Gbit/s)
Page 196 Tableau 106. Configuration 6 R2T + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (OCP : 1 Gbit) Logement intégré Broadcom (OCP : 1 Gbit) Logement intégré FOXCONN (BOSS) Logement intégré FOXCONN (BOSS) Logement intégré Tableau 107.
Page 197 Tableau 107. Configuration 7 R1U + R2T + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (Carte NIC : 25 Go) Broadcom (Carte NIC : 25 Go) 1,2,7,8 Broadcom (HBA : FC64) 1,2,7,8 Broadcom (HBA : FC64) Broadcom (HBA : FC32) 1,2,7,8 Broadcom (HBA : FC32)
Page 198 Tableau 107. Configuration 7 R1U + R2T + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (OCP : 25 Gbit) Logement intégré Broadcom (OCP : 10 Gbit) Logement intégré Broadcom (OCP : 10 Gbit) Logement intégré Intel (OCP : 10 Gbit) Logement intégré...
Page 199 Tableau 108. Configuration 8 R2A + R4A (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (Carte NIC : 25 Go) Broadcom (HBA : FC64) Broadcom (HBA : FC64) Broadcom (HBA : FC32) Broadcom (HBA : FC32) Broadcom (HBA : FC32) Broadcom (HBA : FC32) Broadcom (HBA : FC32)
Page 200 Tableau 108. Configuration 8 R2A + R4A (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (OCP : 10 Gbit) Logement intégré Broadcom (OCP : 10 Gbit) Logement intégré Intel (OCP : 10 Gbit) Logement intégré Intel (OCP : 10 Gbit) Logement intégré...
Page 201 Tableau 109. Configuration 9 R2A + R3A + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 100 Gbit) Intel (NIC : 100 Gbit) Mellanox (NIC : 100 Gbit) Intel (NIC : 100 Gbit) Intel (carte NIC : 25 Go) Intel (carte NIC : 25 Go) Intel (carte NIC : 25 Go)
Page 202 Tableau 109. Configuration 9 R2A + R3A + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (NIC : 1 Gbit) Mellanox (carte NIC : NDR200) Mellanox (carte NIC : HDRV) Intel (OCP : 25 Gbit/s) Logement intégré...
Page 203 Tableau 110. Configuration 10. R1U + R3B + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Inventec (carte Melody) Logement intégré IntelSmart (carte NIC : 100 Gbit) Nvidia (MLNX) (SmartNIC : 25 Gbit) Intel (SmartNIC : 25 Gbit) Intel (NIC : 100 Gbit) 1,2,4,5,7,8 Intel (carte NIC : 25 Go)
Page 204 Tableau 110. Configuration 10. R1U + R3B + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes FOXCONN (BOSS) Logement intégré Retrait des cartes de montage pour carte d’extension Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 205 Figure 135. Retrait de la carte de montage pour carte d’extension 1 Figure 136. Retrait de la carte de montage pour carte d’extension 2 Installation et retrait des composants du système...
Page 206 Figure 137. Retrait de la carte de montage pour carte d’extension 3 Figure 138. Retrait de la carte de montage pour carte d’extension 4 3. Si les cartes de montage ne sont pas remises en place, installez les caches de carte de montage et serrez les vis imperdables si nécessaire.
Page 207 Figure 139. Installation du cache de la carte de montage 1 Figure 140. Installation du cache de la carte de montage 2 Installation et retrait des composants du système...
Page 208 Figure 141. Installation du cache de la carte de montage 3 Figure 142. Installation du cache de la carte de montage 4 Étapes suivantes Réinstallez la carte de montage pour carte d’extension. Installation des cartes de montage pour carte d’extension Prérequis 1.
Page 209 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 210 Figure 145. Retrait du cache de la carte de montage 3 Figure 146. Retrait du cache de la carte de montage 4 2. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système. 3.
Page 211 Figure 147. Installation de la carte de montage pour carte d’extension 2 Figure 148. Installation de la carte de montage pour carte d’extension 1 Installation et retrait des composants du système...
Page 212 Figure 149. Installation de la carte de montage pour carte d’extension 3 Figure 150. Installation de la carte de montage pour carte d’extension 4 Étapes suivantes 1. Si obligatoire, reconnectez les câbles à la carte d’extension ou à la carte système. Installez le carénage d’aération installez le carénage d’aération du processeur graphique.
Page 213 Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 214 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 215 Figure 153. Retrait de la plaque de recouvrement 3. Tenez la carte par les bords et alignez-la sur le connecteur de la carte de montage. 4. Insérez fermement la carte dans le connecteur de carte d’extension, jusqu’à ce qu’elle soit correctement positionnée. 5.
Page 216 Étapes suivantes 1. Le cas échéant, connectez les câbles à la carte d’extension. Installez les cartes de montage pour cartes d’extension. Installez le carénage d’aération installez le carénage d’aération du processeur graphique. 4. Suivez la procédure décrite dans la section Après une intervention à...
Page 217 Figure 155. Retrait de la carte de montage pour carte d’extension (carte de montage 1) Figure 156. Retrait de la carte de montage pour carte d’extension (carte de montage 4) 2. Si les cartes de montage ne sont pas remises en place, installez les caches des cartes de montage et serrez les vis imperdables. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.
Page 218 Figure 157. Installation du cache de la carte de montage 1 Figure 158. Installation du cache de la carte de montage 4 Étapes suivantes Réinstallez la carte de montage pour carte d’extension pleine longueur. Installation des cartes de montage pour carte d’extension pleine longueur Prérequis 1.
Page 219 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. 3. Si vous installez pour la première fois une carte de montage pour carte d’extension pleine longueur, retirez le carénage d’aération remplacez-le par le carénage d’aération du processeur graphique.
Page 220 Figure 160. Retrait du cache de la carte de montage 4 2. Pour installer les cartes de montage pour carte d’extension pleine longueur : a. Connectez les câbles d’alimentation et de transmission du processeur graphique aux connecteurs de la carte système. REMARQUE : Débranchez et branchez temporairement le câble VGA pour faire de l’espace afin de connecter le câble d’alimentation du processeur graphique de la carte de montage 1 à...
Page 221 Figure 161. Installation de la carte de montage pour carte d’extension (carte de montage 4) Figure 162. Installation de la carte de montage pour carte d’extension (carte de montage 1) Étapes suivantes 1. Le cas échéant, connectez les câbles à la carte d’extension ou à la carte système. Installez le capot supérieur du carénage d’aération du processeur graphique.
Page 222 Retrait d’un processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. 3. S’ils sont branchés, déconnectez les câbles de la carte d’extension. Retirez le capot supérieur du carénage d’aération du processeur graphique.
Page 223 Figure 164. Retrait du processeur graphique de la carte de montage 4 3. Si vous retirez définitivement le processeur graphique, installez une plaque de recouvrement. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.
Page 224 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 225 également l’infiltration de la poussière et d’autres particules dans le système et contribuent au refroidissement et à la circulation d’air à l’intérieur du système. Figure 166. Retrait de la plaque de recouvrement 2. Pour installer le processeur graphique dans la carte de montage 1 : a.
Page 226 Figure 167. Installation du processeur graphique dans la carte de montage 1 3. Pour installer le processeur graphique dans la carte de montage 4 : a. Branchez le câble d’alimentation du processeur graphique à la carte de processeur graphique. b. Alignez le connecteur du processeur graphique sur celui de la carte de montage. c.
Page 227 Installez la carte de montage pour carte d’extension pleine longueur. Installez le capot supérieur du carénage d’aération du processeur graphique. 4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 5. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Port série COM (en option) Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance.
Page 228 Figure 170. Retrait du port série COM 5. Installez la plaque de recouvrement si vous ne remettez pas le port série COM en place. Étapes suivantes Réinstallez le port série COM. Installation du port série COM La procédure d’installation du port série COM dans les cartes de montage 3 et 4 est identique. Prérequis 1.
Page 229 Figure 171. Installation du port série COM 3. Connectez le câble du port série COM à la carte d’E/S arrière. 4. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système. 5.
Page 230 Port VGA pour module de refroidissement liquide direct (en option) Retrait du port VGA Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 231 Figure 174. Retrait du port VGA 5. Installez la plaque de recouvrement si vous ne remettez pas le port VGA en place. Étapes suivantes Remettez le port VGA en place. Installation du port VGA Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 232 Figure 175. Installation du port VGA 3. Connectez le câble du port VGA à la carte d’E/S LC arrière. 4. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système. 5.
Page 233 Module BOSS-N1 (en option) Retrait du cache du module BOSS-N1 Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes À l’aide d’un tournevis, poussez le cache pour le sortir de la baie de module BOSS-N1. Figure 177. Retrait du cache du module BOSS-N1 Étapes suivantes Remettez en place le cache du module BOSS-N1 installez le module...
Page 234 Figure 178. Installation du cache du module BOSS-N1 Retrait du cache du support de carte BOSS-N1 Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes Appuyez et tirez sur le cache du support de carte BOSS-N1 pour le sortir du module BOSS-N1. Figure 179.
Page 235 Étapes suivantes Remettez en place le cache du support de carte BOSS-N1. Installation du cache du support de carte BOSS-N1 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes Alignez le cache sur la baie de module BOSS-N1 et poussez-le dans la baie jusqu’à ce qu’il s’enclenche. Figure 180.
Page 236 Figure 181. Retrait du support de carte BOSS-N1 3. À l’aide d’un tournevis cruciforme nº 1, retirez la vis M3x0,5x4,5 mm qui fixe le disque SSD M.2 au support de carte BOSS-N1. 4. Faites glisser le disque SSD M.2 pour le sortir du support de carte BOSS-N1. Figure 182.
Page 237 Figure 183. Retrait du module BOSS-N1 Étapes suivantes Remettez en place le module BOSS-N1 installez le cache du module BOSS-N1. Installation du module BOSS-N1 La procédure d’installation du module BOSS-N1 est semblable à celle d’un module de disques arrière 4 x 2,5 pouces. Prérequis 1.
Page 238 Figure 184. Installation du module BOSS-N1 5. Alignez le disque SSD M.2 en l’inclinant avec le support de carte BOSS-N1. 6. Insérez le disque SSD M.2 jusqu’à ce qu’il soit correctement installé dans le support de carte BOSS-N1. 7. À l’aide d’un tournevis cruciforme nº 1 et de la vis M3x0,5x4,5 mm, fixez le disque SSD M.2 sur le support de carte BOSS-N1. Figure 185.
Page 239 Figure 186. Installation du support de carte BOSS-N1 Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Pile du système Remise en place de la batterie du système Prérequis REMARQUE : Un risque d’explosion de la nouvelle pile existe si cette dernière n’est pas correctement installée.
Page 240 Figure 187. Retrait de la pile du système 2. Pour installer une pile système, appuyez sur la pile pour l’enclencher dans le connecteur. 3. Insérez la pile dans son support jusqu’à ce que le clip du support de la pile s’enclenche. Figure 188.
Page 241 d. Pour tester la nouvelle batterie, retirez le système du boîtier pendant au moins une heure. e. Réinstallez le système dans le boîtier au bout d’une heure. f. Accédez à la configuration du système et si la date et l’heure sont incorrectes, reportez-vous à la section Obtention d’aide.
Page 242 Installation de la carte USB interne Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez les cartes de montage pour carte d’extension.
Page 243 Module du commutateur d’intrusion Retrait du commutateur d’intrusion Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération. 4. Munissez-vous de la pointe en plastique. Étapes 1.
Page 244 Étapes 1. Alignez et insérez le commutateur d’intrusion dans le logement jusqu’à ce qu’il soit correctement inséré dans le logement situé sur le système. REMARQUE : Procédez au routage adapté du câble lorsque vous le remplacez pour éviter qu’il ne se coince ou s’écrase. 2.
Page 245 Figure 193. Retrait du carénage OCP Étapes suivantes Replacez la carte OCP. Installation du carénage de la carte OCP Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 246 Figure 194. Installation du carénage de la carte OCP Étapes suivantes Replacez la carte OCP. Retrait de la carte OCP Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 247 Figure 195. Retrait de la carte OCP 4. Si vous ne remplacez pas la carte OCP, installez une plaque de recouvrement. Figure 196. Installation de la plaque de recouvrement Étapes suivantes Replacez la carte OCP. Installation et retrait des composants du système...
Page 248 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 249 à jour en reprenant le micrologiciel et la configuration de celui remplacé. Pour effectuer la mise à jour vers la dernière version du micrologiciel et modifier la configuration, voir le Lifecycle Controller User’s Guide (Guide d’utilisation de Lifecycle Controller) à l’adresse https://www.dell.com/idracmanuals. REMARQUE : Pour plus d’informations sur les instructions de câblage du bloc d’alimentation CC, accédez à...
Page 250 Vous pouvez configurer la fonctionnalité de disque de secours via les paramètres d’iDRAC. Pour en savoir plus, consultez le document iDRAC User’s Guide (Guide de l’utilisateur de l’iDRAC), disponible sur www.dell.com/poweredgemanuals. Retrait du cache du bloc d’alimentation Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 251 Figure 200. Installation du cache de bloc d’alimentation Retrait du cache d’un adaptateur de bloc d’alimentation Si vous installez un bloc d’alimentation d’un format de largeur 86 mm, retirez l’adaptateur de bloc d’alimentation. Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 252 à la documentation du bras de gestion de câble du système à l’adresse https:// www.dell.com/poweredgemanuals. Étapes Appuyez sur le loquet de déverrouillage, puis maintenez la poignée du bloc d’alimentation pour faire glisser ce dernier hors de la baie.
Page 253 Figure 203. Retrait d’un bloc d’alimentation Étapes suivantes Remettez en place le bloc d’alimentation installez le cache du bloc d’alimentation. Installation d’un bloc d’alimentation Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Pour les systèmes prenant en charge les blocs d’alimentation redondants, vérifiez que le type et la puissance de sortie maximale des deux blocs d’alimentation sont identiques.
Page 254 à la documentation sur l’accessoire de gestion des câbles du système à l’adressehttps://www.dell.com/poweredgemanuals. 2. Branchez le câble d’alimentation sur le bloc d’alimentation et branchez son autre extrémité sur une prise électrique.
Page 255 Étapes 1. Repérez le connecteur du module TPM sur la carte système. 2. Appuyez sur le module pour le maintenir enfoncé et retirez la vis en utilisant la clé Torx de sécurité à 8 embouts livrée avec le module TPM. 3.
Page 256 Carte système Retrait de la carte système Prérequis PRÉCAUTION : Si vous utilisez le module TPM (Trusted Platform Module) avec une clé de chiffrement, il est possible que vous soyez invité à créer une clé de récupération lors de la configuration du système ou d’un programme. Vous devez créer cette clé...
Page 257 Figure 206. Retrait de la carte système Étapes suivantes Installez la carte système. Installation de la carte système Prérequis REMARQUE : Avant de remettre en place la carte système, remplacez l’ancienne étiquette d’adresse MAC iDRAC de la plaque signalétique par l’étiquette d’adresse MAC iDRAC de la nouvelle carte système. 1.
Page 258 Figure 207. Installation de la carte système Étapes suivantes 1. Remettez en place les composants suivants : Module TPM (Trusted Platform Module) REMARQUE : Le module TPM doit être remplacé uniquement lors de l’installation de la nouvelle carte système. Carte USB interne (si elle a été retirée) Carte OCP (si elle a été...
Page 259 Restauration du numéro de série à l’aide de la fonctionnalité Easy Restore La fonctionnalité Easy Restore vous permet de restaurer le numéro de série, la licence iDRAC, la configuration UEFI et les données de configuration du système après le remplacement de la carte système. Toutes les données sont sauvegardées automatiquement sur un périphérique Flash de sauvegarde.
Page 260 Étapes 1. À l’aide d’un tournevis cruciforme nº 2, retirez les vis qui fixent la carte LOM (LAN on Motherboard) et la carte d’E/S arrière à la carte système. 2. En tenant les bords, tirez sur la carte LOM ou la carte d’E/S arrière pour la sortir du connecteur de la carte système. Figure 208.
Page 261 Installation de la carte LOM et de la carte d’E/S arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez la carte système.
Page 262 Figure 211. Installation de la carte LOM et de la carte d’E/S arrière du module de refroidissement liquide Étapes suivantes Installez la carte système. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Panneau de configuration Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance.
Page 263 Figure 212. Retrait du panneau de configuration droit Étapes suivantes Réinstallez le panneau de configuration droit. Installation du panneau de configuration droit Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 264 Figure 213. Installation du panneau de configuration droit Étapes suivantes Installation du support de paroi latérale. Installez l’assemblage du bâti du ventilateur. Installez le capot du fond de panier de disques. 4. Le cas échéant, réinstallez le carénage d’aération. 5. Suivez la procédure décrite dans la section Après une intervention à...
Page 265 REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 214. Retrait du panneau de configuration gauche Étapes suivantes Remettez en place le panneau de configuration gauche. Installation du panneau de configuration gauche Prérequis 1.
Page 266 Figure 215. Installation du panneau de configuration gauche Étapes suivantes Installation du support de paroi latérale. Installez l’assemblage du bâti du ventilateur. Installez le capot du fond de panier de disques. 4. Le cas échéant, réinstallez le carénage d’aération. 5. Suivez la procédure décrite dans la section Après une intervention à...
Page 267 Kits de mise à niveau Le tableau répertorie les kits disponibles après-vente [APOS]. Tableau 111. Kits de mise à niveau Kits Liens connexes d’accès aux consignes techniques Panneau Voir la section Installation du panneau avant BOSS-N1 Voir la section Installation du module de carte contrôleur BOSS-N1 Kit d’activation d’accélérateur/de processeur Voir la section Kit de processeur graphique...
Page 268 Kit de module BOSS-N1 Le module BOSS-N1 prend en charge jusqu’à deux disques SSD M.2. REMARQUE : Pour activer le module BOSS-N1 dans le système, assurez-vous que le firmware du BIOS est à la version 1.5.5 et que le firmware de l’iDRAC est à la version 4.30.30.30 ou ultérieure. Avant de commencer l’installation ou le retrait, suivez les indications des sections Consignes de sécurité...
Page 269 Figure 217. Installation du cache du module BOSS-N1 Pour installer le module BOSS-N1 : 1. Installez le module BOSS-N1. Pour installer le module BOSS-N1, consultez la section Installation du module BOSS-N1. 2. Installez le disque SSD M.2. Pour installer le disque SSD M.2, consultez la section Installation du module BOSS-N1.
Page 270 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 271 Tableau 114. Tableau des ventilateurs et de la mousse nécessaires (suite) Configuration du système Ventilateur Mousse nécessaire avec processeur graphique avec processeur graphique 16 disques NVMe de 2,5 pouces HPR GOLD 24 disques SAS/SATA de 2,5 pouces HPR GOLD 16 disques SAS/SATA 2,5 pouces + 8 disques HPR GOLD NVMe 2,5 pouces 24 disques NVMe de 2,5 pouces...
Page 272 8. Installez la carte de montage pour carte d’extension pleine longueur ou la carte de montage pour carte d’extension demi-hauteur. Voir le tableau des composants du kit de processeur graphique pour connaître les cartes de montage de processeur graphique prises en charge.
Page 273 Kit de carte USB interne Le kit de carte USB interne contient une carte USB interne. Pour l’installation de la carte USB interne, voir la section Installation de la carte USB interne. REMARQUE : Veillez à installer la carte USB interne dans le port de carte IDSDM/USB, et non dans le port de connecteur J_R3_PCIE_PWR.
Page 274 Tableau 117. Kit de port VGA Composants Quantité Carte de port VGA Câble Pour connaître la procédure d’installation du port VGA, voir la section port VGA. Kits de mise à niveau...
Page 275 Cavaliers et connecteurs Cette section fournit des informations essentielles et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartesdu système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe.
Page 276 Tableau 118. Connecteurs et cavaliers de la carte système Élément Connecteur Description Connecteur du panneau de configuration gauche Connecteur du panneau de configuration gauche PWR_2_A Connecteur d’alimentation 0 PWR_2_B Connecteur d’alimentation 1 IO_RISER4 Carte de montage 4 PUCK_PSU2 Signal à bande latérale PUCK PSU 2 IO_RISER3 Carte de montage 3 J_R3_PCIE_PWR...
Page 277 Tableau 118. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description SL8_CPU_PA4 Connecteur PCIe 8 SL7_CPU_PB4 Connecteur PCIe 7 SL6_CPU_PA3 Connecteur PCIe 6 SIG_PWR_1 Connecteur d’alimentation 1, à utiliser pour le fond de panier uniquement SL5_CPU_PB3 Connecteur PCIe 5 FAN_2U3 Connecteur du ventilateur 3 Processeur...
Page 278 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 279 Diagnostics du système et codes des voyants Cette section décrit les voyants de diagnostic sur le panneau avant du système qui affichent l’état au démarrage du système. Sujets : • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •...
Page 280 Tableau 120. Description des voyants LED d’état (suite) Icône Description État Action corrective Si le problème persiste, reportez-vous à la section Obtention d’aide. Voyant électrique Le voyant clignote en orange si Consultez le journal des événements système ou les le système rencontre une erreur messages système relatifs au problème spécifique.
Page 281 être désactivée par le contrôleur iDRAC. Si le problème persiste, reportez-vous à la section Obtention d’aide.www.dell.com/poweredgemanuals ou au document Dell OpenManage Server Administrator User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) à l’adresse https://www.dell.com/ openmanagemanuals.
Page 282 à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
Page 283 Codes des voyants de la carte NIC Chaque carte réseau (NIC) à l’arrière du système est munie de voyants qui indiquent des informations sur l’activité et l’état de la liaison. Le voyant d’activité indique si des données circulent via la carte réseau, et le voyant de liaison indique la vitesse du réseau connecté. Figure 224.
Page 284 Tableau 126. Codes de la LED d’état du bloc d’alimentation CA et CC Codes du voyant d’alimentation État Vert Indique qu’une source d’alimentation valide est connectée au bloc d’alimentation et que celui-ci est opérationnel. Orange clignotant Indique un problème lié au bloc d’alimentation. Éteint Indique que l’alimentation n’est pas connectée au bloc d’alimentation.
Page 285 Figure 226. LED du disque 1. de la LED d’activité du disque 2. de la LED d’état du disque 3. Étiquette de volumétrie Figure 227. LED du disque 1. de la LED d’activité du disque 2. de la LED d’état du disque 3.
Page 286 Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.
Page 287 Commandes du diagnostic du système Tableau 128. Commandes du diagnostic du système Menu Description Configuration Affiche la configuration et les informations relatives à la condition de tous les périphériques détectés. Résultats Affiche les résultats de tous les tests exécutés. Intégrité du système Propose un aperçu de la performance du système actuel.
Page 288 Voyants LED de diagnostic de la carte système Les voyants LED de la carte système indiquent l’état du système lorsqu’il est sous tension, ce qui permet d’identifier les problèmes POST et matériels. Pour plus d’informations sur les différentes séquences de voyants LED et leurs descriptions, consultez le Décodeur de séquences LED - https://internal.software/blink/.
Page 289 Boot System Assessment) Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.
Page 290 Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller Pour exécuter les diagnostics intégrés du système à partir du Dell Lifecycle Controller : 1. Au démarrage du système, appuyez sur F10. Diagnostics ePSA (Enhanced Pre-Boot System Assessment)
Page 291 2. Sélectionnez Diagnostics matériels → Exécuter les diagnostics matériels. Diagnostics ePSA (Enhanced Pre-Boot System Assessment)
Page 292 Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité...
Page 293 ● Documents de référence, y compris Installation and Service Manual (Manuel d’installation et de maintenance), et présentation mécanique ● Numéro de série du système pour accéder rapidement à la configuration matérielle spécifique, et informations de garantie ● Un lien direct vers Dell pour contacter l’assistance technique et les équipes commerciales Étapes 1. Consultez www.dell.com/qrl...
Page 294 Dell. Ces informations sont utilisées par le support technique Dell pour résoudre le problème. ● Contact proactif : un agent du support technique Dell vous contacte à propos du dossier d’incident et vous aide à résoudre le problème.
Page 295 Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : ● Sur le site de support Dell : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location.
Page 296 Gestion de votre système Pour plus d’informations sur le logiciel de gestion www.dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).

Ce manuel est également adapté pour:

E96s

Dell PowerEdge R7615 Manuel D'installation Et De Maintenance

Liens rapides

Manuels Connexes pour Dell PowerEdge R7615

Sommaire des Matières pour Dell PowerEdge R7615

Ce manuel est également adapté pour:
