Page 1 Dell EMC PowerEdge R740 Manuel d’installation et de maintenance Modèle réglementaire: E38S Series Type réglementaire: E38S001...
Page 2: Remarques, Précautions Et Avertissements
© 2018 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.
Page 3 Table des matières 1 Présentation du système PowerEdge R740....................8 Configurations prises en charge............................8 Vue avant du système............................... 9 Vue du panneau de commande gauche........................13 Vue du panneau de commande droit........................16 Vue arrière du système..............................17 Codes des voyants de carte réseau......................... 18 Codes du voyant du bloc d’alimentation........................
Page 4 Détails de la configuration système.......................... 51 BIOS du système................................ 51 Utilitaire de configuration iDRAC..........................72 Device Settings (Paramètres du périphérique)...................... 73 Dell Lifecycle Controller..............................73 Gestion intégrée du système............................ 73 Boot Manager (Gestionnaire d’amorçage)........................73 Affichage du Gestionnaire d'amorçage........................73 Menu principal du Gestionnaire d’amorçage......................74 Menu d’amorçage unique du UEFI...........................
Page 5 Retrait du carénage d’aération..........................84 Installation du carénage d’aération.......................... 85 Assemblage du ventilateur de refroidissement......................86 Retrait de l'assemblage de ventilation........................86 Installation de l'assemblage de ventilation.......................87 Ventilateurs de refroidissement............................88 Informations sur les ventilateurs de refroidissement..................... 88 Retrait d’un ventilateur de refroidissement......................89 Installation d’un ventilateur de refroidissement......................89 Commutateur d’intrusion..............................
Page 6 Consignes d’installation des cartes d’extension....................122 Ouverture et fermeture du loquet du support de carte PCIe................126 Retrait d’une carte d’extension de la carte de montage pour carte d’extension..........128 Installation d’une carte d’extension dans la carte de montage pour carte d’extension........131 Retrait du cache des cartes de montage 2 et 3....................
Page 7 Diagnostics du système intégré Dell..........................194 Exécution des diagnostics intégrés du système à partir du Gestionnaire d’amorçage........194 Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller........194 Commandes du diagnostic du système......................... 195 8 Cavaliers et connecteurs..........................196 Connecteurs et cavaliers de la carte système......................197...
Page 8: Présentation Du Système Poweredge R740

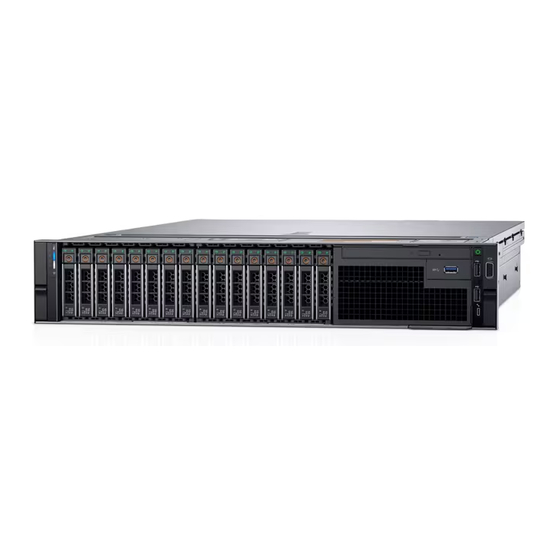

Présentation du système PowerEdge R740 Le système Dell PowerEdge R740 est un serveur rack 2U qui prend en charge jusqu’à : • Deux processeurs Intel Xeon Scalable • 24 logements DIMM • Deux blocs d’alimentation CA ou CC • 16 disques durs SAS, SATA, Nearline SAS ou disques SSD. Pour plus d’informations sur les disques pris en charge, voir la section Caractéristiques...
Page 9: Vue Avant Du Système
Figure 1. Configurations prises en charge Vue avant du système La vue avant affiche les fonctionnalités disponibles sur l’avant du système. Présentation du système PowerEdge R740...
Page 10 Figure 2. Vue avant du système à 16 disques de 2,5 pouces Tableau 1. Fonctionnalités disponibles à l’avant du système à 16 disques de 2,5 pouces Élément Ports, panneaux et Icon Description emplacements Panneau de commande S.O. Comporte l'intégrité du système et l’ID du système, ainsi que le voyant gauche d'état et l’option iDRAC Quick Sync 2 (sans fil).
Page 11 Figure 3. Vue avant d’un système de 8 disques de 2,5 pouces Tableau 2. Fonctionnalités disponibles sur l'avant du système à 8 disques de 2,5 pouces Élément Ports, panneaux et Icon Description emplacements Panneau de commande S.O. Comporte l'intégrité du système et l’ID du système, ainsi que le voyant gauche d'état et l’option iDRAC Quick Sync 2 (sans fil).
Page 12 Figure 4. Vue avant d’un système de 8 disques de 3,5 pouces Tableau 3. Fonctionnalités disponibles à l’avant du système à 8 disques de 3,5 pouces Élément Ports, panneaux et Icon Description emplacements Panneau de commande S.O. Comporte l'intégrité du système et l’ID du système, ainsi que le voyant gauche d'état et l’option iDRAC Quick Sync 2 (sans fil).
Page 13: Vue Du Panneau De Commande Gauche
Clavier, Vidéo et Souris (KVM) et la Machine Virtuelle basée sur le noyau virtuel (KVM), sur un appareil mobile compatible. Pour en savoir plus, voir le Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation de l’Integrated Dell Remote Access Controller) sur Dell.com/poweredgemanuals.
Page 14: Codes Des Voyants D'intégrité Du Système Et D'id Du Système
Icon Description État Mesure corrective • Si les disques durs sont configurés dans une matrice RAID, redémarrez le système puis entrez dans le programme de l'utilitaire de configuration de l'adaptateur hôte. Voyant de Le voyant clignote en orange si le Assurez-vous qu'aucune des conditions suivantes n'existe : température système rencontre une erreur de...
Page 15: Codes Des Voyants D'idrac Quick Sync
événements système ou le panneau LCD, si disponible sur le cadre, des messages d’erreur spécifiques. Pour plus d’informations sur les messages d’erreur, consultez le Guide de référence des messages d’erreur pour les serveurs Dell EMC Poweredge, disponible sur Dell.com/qrl Codes des voyants d’iDRAC Quick Sync 2...
Page 16: Vue Du Panneau De Commande Droit
Codes des voyants d’iDRAC État Mesure corrective Quick Sync 2 Dell OpenManage Server Administrator ici Dell.com/ openmanagemanuals > OpenManage Server Administrator. Orange fixe Indique que le système est en mode de Redémarrez le système. Si le problème persiste, prévention de défaillance.
Page 17: Codes Du Voyant D'idrac Direct
Élément Voyant, bouton ou Icon Description connecteur Port VGA Permet de connecter un appareil d’affichage au système. Pour plus d’informations, voir la section Caractéristiques techniques. Codes du voyant d’iDRAC Direct Le voyant d'iDRAC Direct s'allume pour indiquer que le port est connecté et utilisé en tant que partie intégrante du sous-système de l'iDRAC.
Page 18: Codes Des Voyants De Carte Réseau
Port dédié iDRAC9 Vous permet d’accéder à distance iDRAC. Pour en savoir plus, voir le Guide d'utilisation d'iDRAC Dell.com/poweredgemanuals. Le bouton d’identification du système est disponible à l’avant et à l’arrière Bouton d’identification du des systèmes. Appuyez sur le bouton pour identifier un système dans un système...
Page 19: Codes Du Voyant Du Bloc D'alimentation
Figure 10. Codes des voyants de carte réseau voyant de liaison voyant d’activité Tableau 11. Codes des voyants de carte réseau État État Les voyants de liaison et d'activité sont éteints La carte réseau n'est pas connectée au réseau. Le voyant de liaison est vert et le voyant d’activité clignote La carte réseau est connectée à...
Page 20 Tableau 12. Codes du voyant d’état du bloc d’alimentation CA Codes du voyant État d’alimentation Vert Une source d’alimentation valide est connectée au bloc d’alimentation et le bloc d’alimentation est opérationnel. Orange clignotant Indique un problème lié au bloc d’alimentation. Éteint Le bloc d’alimentation n’est pas raccordé...
Page 21 Figure 12. Voyant d’état du bloc d’alimentation CC Voyant d’état du bloc d’alimentation CC Tableau 13. Codes du voyant d’état du bloc d’alimentation CC Codes du voyant État d’alimentation Vert Une source d’alimentation valide est connectée au bloc d’alimentation et le bloc d’alimentation est opérationnel.
Page 22: Codes Des Voyants D'état Des Disques
Codes des voyants d’état des disques Chaque support de disque est doté d’un voyant d’activité et d’un voyant d’état. Ces voyants fournissent des informations sur l’état actuel du disque. Le voyant d’activité indique si le disque est en cours d’utilisation ou non. Le voyant d’état indique l’état de l’alimentation du disque.
Page 23: Écran Lcd
Pour plus d’informations relatives aux messages d’événements et d’erreurs générés par le micrologiciel du système et les agents qui surveillent les composants du système, consultez la page Recherche du code d’erreur sur Dqrl.dell.com. L’écran LCD est disponible uniquement sur le cadre avant en option. Le cadre avant en option peut être installé à chaud.
Page 24: Menu Setup (Configuration)
Sélectionnez Simple pour afficher les messages d’erreur présentés sur l’écran LCD dans un format convivial et simplifié. Pour plus d’informations sur les messages d’erreur, consultez le Guide de référence des messages d’erreur pour les serveurs Dell EMC Poweredge, disponible sur Dell.com/qrl Set Home Sélectionnez les informations par défaut que vous souhaitez afficher sur l’écran d’accueil.
Page 25: Localisation Du Numéro De Série De Votre Système
étiquette située sur le châssis du système. Le numéro de série Mini Enterprise (EST) se trouve sur l’arrière du système. Dell utilise ces informations pour acheminer les appels de support vers le technicien pertinent. Figure 15. Localisation du numéro de service de votre système plaquette d’information (vue de dessus)
Page 26 Figure 16. Comportement du voyant Figure 17. Configuration et disposition des disques durs de 2,5 pouces Figure 18. Configuration et disposition des disques durs de 3,5 pouces Présentation du système PowerEdge R740...
Page 27: Poweredge R740 : Informations De Service
PowerEdge R740 : Informations de service Système touchpoint, présentation électriques, présentation mécanique et configurations de la partie arrière Figure 19. Informations de service Présentation du système PowerEdge R740...
Page 28 Figure 20. Réglage des cavaliers et informations de la mémoire Figure 21. Tâches du système Présentation du système PowerEdge R740...
Page 29 Figure 22. Batterie NVDIMM et plateau de disques durs central Présentation du système PowerEdge R740...
Page 30: Ressources De Documentation
Pour afficher le document qui est répertoriée dans le tableau des ressources de documentation : • Sur le site de support Dell EMC : Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location (Emplacement).
Page 31 Gestion de votre système Pour plus d’informations sur le logiciel de gestion Dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
Page 32 Tâche Document Emplacement Dépannage du système Pour plus d’informations sur l’identification et la Dell.com/poweredgemanuals résolution des problèmes du serveur PowerEdge, reportez-vous au Guide de dépannage du serveur. Ressources de documentation...
Page 33: Caractéristiques Techniques
Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du système • Poids du châssis • Spécifications du processeur • Systèmes d'exploitation pris en charge • Spécifications des blocs d’alimentation (PSU) •...
Page 34: Poids Du Châssis
Figure 23. Dimensions du système PowerEdge R740 Tableau 17. Dimensions informations Za (avec le Za (sans le cadre) cadre) PowerEdge R740 482,0 mm 434,0 mm 86,8 mm 35,84 mm 22,0 mm 678,8 mm 715,5 mm (3,42 pouces) (26,72 pouce (28,17 pouces (18,98 pouce (17,09 pouces (1,41 pouce)
Page 35: Spécifications Du Processeur
Red Hat Enterprise Linux SUSE Linux Enterprise Server VMWare ESXi Pour plus d'informations sur les versions spécifiques et les ajouts, rendez-vous sur www.dell.com/support/home/Drivers/SupportedOS/ poweredge-r740. Spécifications des blocs d’alimentation (PSU) Le système PowerEdge R740 prend en charge jusqu’à deux blocs d’alimentation CA ou CC.
Page 36: Spécifications De La Batterie Système
Bloc Classe Dissipation Fréquence Tension Tension de Tension de Actuel d'alimentat thermique ligne ligne faible : (maximale) élevée : 200 100 à 140 V à 240 V 1100 W CA Platinum 4 100 BTU/h 50/60 Hz 100-240 V CA, 1 100 W 1 050 W 12 A - 6,5 A sélection...
Page 37 Tableau 20. Configurations de cartes de montage pour carte d'extension Carte de Logements PCIe Hauteur Longueur Lien montage pour sur la carte de carte montage d’extension Carte de Slot 1 Pleine hauteur Pleine longueur montage 1A Slot 3 Pleine hauteur Mi-longueur Carte de Slot 1...
Page 38 Configuration de Description du Logements PCIe Connexion Logements PCIe Connexion Logements PCIe Connexion la carte de logement sur carte de sur carte de sur carte de montage et montage 1 processeur montage 2 processeur montage 3 processeur cartes de (hauteur et (hauteur et (hauteur et montage prises...
Page 39: Spécifications De La Mémoire
Configuration de Description du Logements PCIe Connexion Logements PCIe Connexion Logements PCIe Connexion la carte de logement sur carte de sur carte de sur carte de montage et montage 1 processeur montage 2 processeur montage 3 processeur cartes de (hauteur et (hauteur et (hauteur et montage prises...
Page 40: Caractéristiques Du Lecteur
• Cartes contrôleur de stockage internes : PowerEdge RAID Controller (PERC) H330, PERC H730P, PERC H740P, HBA330, S140 et Boot Optimized Server Storage (BOSS-S1). La carte BOSS est une carte pour solution RAID classique conçue spécifiquement pour l’amorçage du système d’exploitation d’un serveur.
Page 41: Ports Vga
IDSDM La carte IDSDM/vFlash est installée à l’arrière du système, dans un logement Dell propriétaire. La carte IDSDM/vFlash prend en charge trois cartes micro SD (deux cartes pour le module IDSDM et une carte pour vFlash). Les capacités des cartes micro SD sont de 16/32/64 Go pour le module IDSDM et de 16 Go pour vFlash.
Page 42: Spécifications Environnementales
Les résolutions 1 920 x 1 080 et 1 920 x 1 200 sont prises en charge uniquement en mode de suppression réduite. Spécifications environnementales REMARQUE : Pour plus d'informations concernant les certifications environnementales, veuillez vous reporter à la fiche technique avec Manuels et Documents sur Dell.com/poweredgemanuals. Tableau 25. Spécifications de température Température Spécifications Stockage De -40 °C à...
Page 43: Température De Fonctionnement Standard
Tableau 29. Caractéristiques d'altitude maximale Altitude maximale Spécifications 3 048 m (10 000 pieds) En fonctionnement Stockage 12 000 m ( 39 370 pieds). Tableau 30. Spécifications de déclassement de température en fonctionnement Déclassement de la température en fonctionnement Spécifications Jusqu’à...
Page 44: Restrictions De La Température Étendue De Fonctionnement
• Un bloc d’alimentation redondant est requis. • Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. • SSD PCIe non pris en charge. •...
Page 45: Limites De Température Ambiante
Configuration Nombre de Dissipateur de chaleur Cache de Caches de Type de Ventilateur processeur processeur/de barrettes D carénage à air barrette de mémoire DIMM Deux dissipateurs de chaleur 2U standard pour CPU > 125 W PowerEdge R7 Deux dissipateurs de chaleur Non requis Non requis Carénage à...
Page 46 Contamination particulaire Spécifications REMARQUE : L'air qui entre dans le data center doit avoir une filtration MERV11 ou MERV13. Poussières conductrices L'air doit être dépourvu de poussières conductrices, barbes de zinc, ou autres particules conductrices. REMARQUE : Cette condition s'applique aux environnements avec et sans data center.
Page 47: Options De Configuration De L'adresse Ip D'idrac
L’iDRAC (Integrated Dell Remote Access Controller) est conçu pour améliorer la productivité des administrateurs système et la disponibilité générale des systèmes Dell. iDRAC avertit les administrateurs des problèmes système et leur permet d'effectuer la gestion à distance du système. Cela réduit le besoin d'accéder physiquement au système.
Page 48: Connexion À L'idrac
Pour plus d'informations sur les pilotes, la documentation et les livres blancs sur le QAT Intel, consultez https://01.org/intel-quickassist- technology. Pour plus d’informations sur la connexion à iDRAC et les licences iDRAC, consultez le Guide d’utilisation d’iDRAC (Integrated Dell Remote Access Controller) le plus récent à l’adresse Dell.com/poweredgemanuals.
Page 49: Méthodes De Téléchargement Du Micrologiciel Et Des Pilotes
Utilisation du support virtuel iDRAC Dell.com/idracmanuals Téléchargement des pilotes et du micrologiciel Dell EMC vous recommande de télécharger et d’installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système. Prérequis Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel.
Page 50: Applications De Gestion Pré-Système D'exploitation
Sujets : • Options permettant de gérer les applications pré-système d'exploitation • System Setup (Configuration du système) • Dell Lifecycle Controller • Boot Manager (Gestionnaire d’amorçage) • Amorçage PXE Options permettant de gérer les applications pré- système d'exploitation Votre système comporte les options suivantes pour gérer le système de pré-exploitation :...
Page 51: Détails De La Configuration Système
UEFI (Unified Extensible Firmware Interface) Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, consultez le Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) sur Dell.com/poweredgemanuals.
Page 52: Affichage Des Informations Système
TPM (Trusted Platform Module) et l’amorçage sécurisé UEFI. Permet également de gérer les boutons d’alimentation et NMI du système. Commande Dell OS Définit les informations du système d’exploitation redondant pour le contrôle du système d’exploitation redondant. Paramètres divers Fournit les options permettant de modifier la date et l’heure du système.
Page 53: Memory Settings (Paramètres De Mémoire)
Option Description Version du BIOS du Spécifie la version du BIOS installée sur le système. système. Version du moteur Spécifie la révision actuelle du micrologiciel du moteur de gestion. de gestion du système Le numéro de Spécifie le numéro de service du système. service du système Fabricant du Spécifie le nom du fabricant du système.
Page 54: Informations Détaillées Persistent Memory (Mémoire Persistante)
Indique le mode de fonctionnement de la mémoire. Les options disponibles sont Optimizer Mode, une seule Mode rangée Spare Mode, Multi rangées Spare Mode, mode Miroir, et Mode de résistance aux pannes Dell. Par défaut, l’option est définie sur Early Snoop (Surveillance anticipée).
Page 55: Détails Des Paramètres Du Processeur
Sur l'écran System BIOS (BIOS du système), cliquez sur Processor Settings (Paramètres du processeur). Détails des paramètres du processeur Les informations détaillées affichées à l’écran Processor Settings (Paramètres du processeur) s'expliquent comme suit : Option Description Logical Processor Permet d'activer ou de désactiver les processeurs logiques et d'afficher le nombre de processeurs logiques. Si l'option Logical Processor (Processeur logique) est définie sur Enabled (Activé), le BIOS affiche tous les processeurs logiques.
Page 56: Paramètres Sata
Par défaut, l’option est définie sur Désactivé. x2APIC Mode Permet d’activer ou de désactiver le mode Intel x2APIC. Par défaut, l’option est définie sur Désactivé. Dell Controlled Contrôle la technologie Turbo. Activez cette option uniquement lorsque Profil du système est défini sur Désactivé. Turbo REMARQUE : En fonction du nombre de processeurs déjà...
Page 57: Affichage Des Paramètres Sata
Affichage des paramètres SATA Pour afficher l'écran SATA Settings (Paramètres SATA), procédez comme suit : Allumez ou redémarrez le système. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2, attendez que le système finisse de démarrer, redémarrez-le et réessayez.
Page 58: Affichage Des Paramètres D'amorçage
• BIOS: Le mode d'amorçage du BIOS est le mode d'amorçage hérité. Il est pris en charge pour rétrocompatibilité. Affichage des paramètres d'amorçage Pour afficher l'écran Boot Settings (Paramètres d'amorçage), procédez comme suit : Allumez ou redémarrez le système. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à...
Page 59: Modification De La Séquence D'amorçage
BIOS. REMARQUE : Pour obtenir les dernières informations sur les systèmes d’exploitation pris en charge, rendez-vous sur le site Dell.com/ossupport Modification de la séquence d’amorçage À propos de cette tâche Vous devrez peut-être modifier l’ordre d’amorçage si vous souhaitez amorcer à partir d’une clé USB ou d’un lecteur optique. La procédure ci-dessous peut différer si vous avez sélectionné...
Page 60: Informations Détaillées De L'écran Network Settings (Paramètres Réseau)
REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2, attendez que le système finisse de démarrer, redémarrez-le et réessayez. Dans l’écran System Setup Main Menu , (Menu principal de configuration du système) cliquez sur System BIOS (BIOS du système). Sur l'écran System BIOS (BIOS du système), cliquez sur Network Settings (Paramètres réseau).
Page 61: Integrated Devices (Périphériques Intégrés)
Option Description Périphérique1 iSCSI Permet d’activer ou de désactiver l’option SCSI. Active ou désactive le périphérique iSCSI. Lorsque cette option est désactivée, une option d’amorçage UEFI est créée automatiquement pour le périphérique iSCSI. Paramètres de Permet de contrôler la configuration du périphérique SCSI. Périphérique1 iSCSI Integrated Devices (Périphériques intégrés) L’écran Périphériques intégrés permet d’afficher et de configurer les paramètres de tous les périphériques intégrés, y compris le contrôleur...
Page 62 Option Description Embedded Video Active ou désactive l'utilisation de contrôleur vidéo intégré en tant que l'affichage principal. Lorsqu'elle est définie Controller sur Enabled (Activé), le contrôleur vidéo intégré sera l'affichage principal, même si des cartes graphiques complémentaires sont installées. Lorsqu'il est défini sur Disabled (Désactivé), une carte graphique supplémentaire sera utilisé...
Page 63: Serial Communication (Communications Série)
Option Description Tableau 39. Slot Disablement (Désactivation des logements) Option Description Permet d’activer ou de désactiver l’option PCIe. Par Slot 1 défaut, l’option est réglée sur Activé. Slot 3 Active, désactive, ou désactive uniquement le pilote de démarrage pour le logement PCIe 3. Par défaut, l’option est réglée sur Activé.
Page 64: Affichage Des Communications Série
Affichage des communications série Pour afficher l'écran Serial Communication (Communication série), procédez comme suit : Allumez ou redémarrez le système. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2 attendez que le système finisse de démarrer, redémarrez-le et réessayez.
Page 65: Affichage Des System Profile Settings (Paramètres Du Profil Du Système)
Personnalisé, le BIOS définit automatiquement le reste des options. Vous ne pouvez que modifier le reste des options si le mode est défini sur Custom.Cette option est définie sur Performance Per Watt Optimized (DAPC) par défaut. DAPC correspond à Dell Active Power Controller.. REMARQUE : Tous les paramètres dans l’écran du profil système sont uniquement disponibles lorsque le...
Page 66: System Security (Sécurité Du Système)
Option Description Memory Patrol Permet de définir la fréquence de vérification et de correction d’erreur de la mémoire. Par défaut, l’option est réglée Scrub sur 1x. Fréquence Permet de définir le taux de rafraîchissement de la mémoire à 1x ou 2x. Par défaut, l’option est réglée sur 1x. d'actualisation de la mémoire Fréquence hors...
Page 67: Informations Détaillées System Security Settings (Paramètres De Sécurité Du Système)
REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2, attendez que le système finisse de démarrer, redémarrez-le et réessayez. Dans l’écran System Setup Main Menu (Menu principal de configuration du système), cliquez sur System BIOS (BIOS du système).
Page 68 Option Description Intel(R) TXT Vous permet d’activer l’option Intel Trusted Execution Technology (TXT). Pour activer Intel TXT, l'option Virtualization Technology (Technologie de virtualisation) doit être activée et l'option TPM Security (Sécurité du module TPM) doit être activée avec les mesures de pré-amorçage. Par défaut, l’option est réglée sur 1x. Lorsque l'option TPM 2.0 est installé, TPM 2 algorithme option est disponible.
Page 69: Création D'un Mot De Passe Système Et De Configuration
Option Description Options Description Mode déployé limite les transitions de mode programmé. Secure Boot Policy Spécifie la liste des certificats et des hachages qu’utilise l’amorçage sécurisé pour authentifier des images. Summary Secure Boot Configure la stratégie personnalisée d'amorçage sécurisé. Pour activer cette option, définissez la stratégie de Custom Policy démarrage sécurisé...
Page 70: Suppression Ou Modification Du Mot De Passe D'système Et De Configuration
Étape suivante Si État du mot de passe est défini sur Verrouillé, saisissez le mot de passe du système, puis appuyez sur Entrée lorsque vous y êtes invité au redémarrage. REMARQUE : Si un type mot de passe du système incorrect est saisi, le système affiche un message et vous invite à saisir de nouveau votre mot de passe.
Page 71: Affichage Du Contrôle Du Système D'exploitation Redondant
Commande Dell OS Dans l'écran Contrôle du système d'exploitation redondant, vous pouvez définir les informations du système d’exploitation redondant. Cela vous permet d'installer un disque de restauration physique sur le système. Affichage du contrôle du système d’exploitation redondant Pour afficher l'écran Contrôle du système d’exploitation redondant, procédez comme suit : Allumez ou redémarrez le système.
Page 72: Miscellaneous Settings (Paramètres Divers)
Enabled (Activé) si UEFI Secure Boot (Amorçage sécurisé UEFI) est activé. Par défaut, l’option est définie sur Désactivé. Dell Wyse P25/P45 Active ou désactive le Dell Wyse P25/P45 l'accès au BIOS. Par défaut, l’option est réglée sur Activé. BIOS Access Power Cycle Active ou désactive le cycle d'alimentation demande.
Page 73: Device Settings (Paramètres Du Périphérique)
Certaines configurations de plateforme peuvent ne pas prendre en charge l'ensemble des fonctionnalités du Lifecycle Controller. Pour plus d’informations sur la configuration du Dell Lifecycle Controller, la configuration du matériel et du micrologiciel et le déploiement du système d’exploitation, voir la documentation relative au Lifecycle Controller sur Dell.com/poweredgemanuals.
Page 74: Menu Principal Du Gestionnaire D'amorçage
Menu principal du Gestionnaire d’amorçage Élément de Description menu Continue Normal Le système tente d'effectuer successivement l'amorçage sur différents périphériques en commençant par le Boot (Poursuivre le premier dans l'ordre d'amorçage. En cas d'échec de l'amorçage, le système passe au périphérique suivant dans démarrage normal) l'ordre d'amorçage jusqu'à...
Page 75: Avant Une Intervention À L'intérieur De L'ordinateur
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 76: Outils Recommandés
Outils recommandés Vous avez besoin des outils suivants pour effectuer les procédures de retrait et d’installation : • La clé du verrou du cadre Cette clé n’est nécessaire que si votre système comprend un cadre. • Tournevis Phillips n° 1 •...
Page 77: Installation Du Cadre Avant
Figure 24. Retrait du cadre avant (en option) avec l’écran LCD Étape suivante Installez le cadre avant. Installation du cadre avant La procédure d’installation du cadre avant est la même que l’écran LCD soit présent ou non. Prérequis Suivez les consignes de sécurité répertoriées sous Instructions de sécurité.
Page 78: Retrait Du Capot Du Système
Figure 25. Installation du cadre avant en option avec l’écran LCD Capot du système Retrait du capot du système Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Mettez le système hors tension, y compris les périphériques connectés. Débranchez la prise secteur du système et déconnectez les périphériques.
Page 79: Installation Du Capot Du Système
Figure 26. Retrait du capot du système Étape suivante Installez le capot du système. Installation du capot du système Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Vérifiez que tous les câbles internes sont acheminés correctement et connectés et qu’aucun outil ou pièce supplémentaire ne se trouve dans le système.
Page 80: Retrait Du Cache De Fond De Panier
Figure 27. Installation du capot du système Étapes suivantes Rebranchez les périphériques et branchez le système sur la prise secteur. Mettez le système sous tension, y compris les périphériques connectés. Cache de fond de panier Retrait du cache de fond de panier Prérequis Suivez les consignes de sécurité...
Page 81: Installation Du Cache De Fond De Panier
Figure 28. Retrait du cache de fond de panier Étape suivante Installez le cache de backplane. Installation du cache de fond de panier Prérequis Suivez les consignes de sécurité répertoriées sous Instructions de sécurité. Étapes Alignez les pattes du capot du fond de panier avec les fentes de guidage situées sur le système. Faites glisser le capot vers l’arrière du châssis jusqu’à...
Page 82: À L'intérieur Du Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 83 Figure 30. À l’intérieur du système Fond de panier de disque carte d’extension du fond de panier ventilateur de refroidissement dans l’assemblage du ventilateur module de mémoire de refroidissement (6) Socket du module du processeur CPU2 et du dissipateur de carte de montage de carte d'extension 3 chaleur (avec capot anti-poussières) carte fille réseau...
Page 84: Carénage À Air
Figure 31. Intérieur du système : configuration avec carénage à air dotée d’une batterie de NVDIMM-N en option Fond de panier de disque carte d’extension du fond de panier ventilateur de refroidissement (6) dans l’assemblage du carénage à air ventilateur de refroidissement carte de montage de carte d'extension 3 carte fille réseau carte de montage pour carte d'extension 2...
Page 85: Installation Du Carénage D'aération
Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Retirez les cartes PCIe pleine longueur, si elles sont installées. Le cas échéant, retirez les cartes GPU.
Page 86: Assemblage Du Ventilateur De Refroidissement
Figure 33. Installation du carénage à air Étapes suivantes Si elles ont été retirées, réinstallez les cartes PCIe pleine longueur. Le cas échéant, installez les cartes GPU. Le cas échéant, connectez les câbles à la pile du NVDIMM-N. PRÉCAUTION : La pile du NVDIMM-N n’est pas remplaçable à...
Page 87: Installation De L'assemblage De Ventilation
Figure 34. Retrait de l'assemblage de ventilation Étape suivante Installez l’assemblage du ventilateur de refroidissement. Installation de l'assemblage de ventilation Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. PRÉCAUTION : Assurez-vous que les câbles à l’intérieur du système sont correctement installés et maintenus par le support de fixation des câbles avant d’installer l’assemblage du ventilateur de refroidissement.
Page 88: Ventilateurs De Refroidissement
Figure 35. Installation de l'assemblage de ventilation Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Ventilateurs de refroidissement Informations sur les ventilateurs de refroidissement Les ventilateurs de refroidissement sont intégrés au système pour dissiper la chaleur générée par le fonctionnement du système. Ces ventilateurs permettent de refroidir les processeurs, les cartes d'extension et les barrettes de mémoire.
Page 89: Retrait D'un Ventilateur De Refroidissement
Retrait d’un ventilateur de refroidissement La procédure de retrait est identique pour les ventilateurs standard et hautes performances. Prérequis AVERTISSEMENT : Ouvrir ou retirer le capot du système lorsque celui-ci est sous tension peut vous exposer à un risque d’électrocution. Manipulez avec précaution les ventilateurs lorsque vous les retirez ou les installez. PRÉCAUTION : Les ventilateurs sont remplaçables à...
Page 90: Retrait D'un Commutateur D'intrusion
Étapes En maintenant les pattes de dégagement, alignez le connecteur situé à la base du ventilateur avec le connecteur de la carte système. Figure 37. Installation du ventilateur de refroidissement Insérez le ventilateur dans l’assemblage de ventilation jusqu’à ce que la languette de dégagement s’enclenche. Étape suivante Suivez la procédure décrite dans la section Après une intervention à...
Page 91: Installation Du Commutateur D'intrusion
Figure 38. Retrait d’un commutateur d’intrusion Étape suivante Installez un commutateur d’intrusion. Installation du commutateur d’intrusion Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Étapes Alignez l'encoche située sur le carénage de ventilation avec le plot situé sur le module de ventilation. Faites glisser l’interrupteur d’intrusion jusqu’à...
Page 92: Informations Sur La Pile Du Nvdimm-N
Figure 39. Installation du commutateur d’intrusion Étapes suivantes Installez l’assemblage du ventilateur de refroidissement. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Pile du NVDIMM-N Informations sur la pile du NVDIMM-N La pile du NVDIMM-N peut être installée sur les carénages à air classiques et de processeur graphique. Retrait de la pile du NVDIMM-N du carénage à...
Page 93: Installation De La Pile Du Nvdimm-N Dans Le Carénage À Air
Figure 40. Retrait de la pile du NVDIMM-N du carénage à air Étape suivante Installez la pile du NVDIMM-N dans le carénage à air. Installation de la pile du NVDIMM-N dans le carénage à air Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité.
Page 94: Retrait De La Pile Du Nvdimm-N Du Plateau De Disque Demihauteur
Figure 41. Installation de la pile du NVDIMM-N dans le carénage à air Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait de la pile du NVDIMM-N du plateau de disque demi- hauteur Prérequis Suivez les consignes de sécurité...
Page 95: Installation De La Pile Nvdimm-N Dans Le Plateau De Disques
Figure 42. Retrait de la pile du NVDIMM-N du plateau de disque demi-hauteur Étape suivante Installez la pile du NVDIMM-N dans le plateau de disque demi-hauteur. Installation de la pile NVDIMM-N dans le plateau de disques Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 96: Retrait De La Pile Du Nvdimm-N Du Support
Figure 43. Installation de la pile NVDIMM-N dans le plateau de disques Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait de la pile du NVDIMM-N du support Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 97: Installation De La Pile Du Nvdimm-N Dans Le Support
Figure 44. Retrait de la pile du NVDIMM-N du support Étape suivante Installez la pile du NVDIMM-N dans le support. Installation de la pile du NVDIMM-N dans le support Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 98: Recommandations Concernant Les Disques
Figure 45. Installation de la pile du NVDIMM-N dans le support Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Disques Recommandations concernant les disques Les disques sont fournis dans des supports remplaçables à chaud qui s’encastrent dans les logements de disque. PRÉCAUTION : Avant de retirer ou d’installer un disque sur un système en cours de fonctionnement, consultez la documentation de la carte du contrôleur de stockage pour vérifier que l’adaptateur hôte est configuré...
Page 99: Installation D'un Cache De Disque
Étape Appuyez sur le bouton d’éjection pour extraire le cache de disque de le logement du disque. Figure 46. Retrait d’un cache de disque Étape suivante Installez un disque ou un cache de disque. Installation d’un cache de disque La procédure d’installation des caches de disques est identique pour les modèles 2,5 pouces et 3,5 pouces. Prérequis Suivez les consignes de sécurité...
Page 100: Retrait D'un Support De Disque
Retrait d’un support de disque Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Le cas échéant, retirez le cadre avant. Préparez le retrait du disque à l’aide du logiciel de gestion. Si le disque est en ligne, le voyant d’activité/de panne vert clignote lors de la procédure de mise hors tension. Lorsque les voyants sont éteints, vous pouvez retirer le disque.
Page 101: Installation D'un Support De Disque
Installation d’un support de disque Prérequis PRÉCAUTION : Avant de retirer ou d’installer un disque pendant que le système est en cours de fonctionnement, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation de disques.
Page 102: Installation D'un Disque 2,5 Pouces Dans Un Adaptateur De Disque 3,5 Pouces
Retrait d’un disque de 2,5 pouces de l’adaptateur de disque de 3,5 pouces Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Retirez l’adaptateur de disque de 3,5 pouces du support de disque de 3,5 pouces.
Page 103: Retrait D'un Adaptateur 3,5 Pouces Installé Sur Un Support De Disque 3,5 Pouces
Étapes Alignez les trous de vis du disque 2,5 pouces avec les trous de vis de l’adaptateur de disque 3,5 pouces. À l’aide d’un tournevis cruciforme n° 2, installez les vis pour fixer le disque à l’adaptateur de disque 3,5 pouces. Figure 51.
Page 104: Installation D'un Adaptateur 3,5 Pouces Dans Un Support De Disque 3,5 Pouces
Figure 52. Retrait d’un adaptateur 3,5 pouces installé sur un support de disque 3,5 pouces Étape suivante Installez l’adaptateur 3,5 pouces dans le support de disque 3,5 pouces. Installation d’un adaptateur 3,5 pouces dans un support de disque 3,5 pouces Prérequis Suivez les consignes de sécurité...
Page 105: Retrait D'un Disque Installé Dans Un Support
Figure 53. Installation d’un adaptateur 3,5 pouces dans un support de disque 3,5 pouces Étapes suivantes Installez le support de disque dur de environ 9cm dans le système. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 106: Installation D'un Disque Dans Le Support De Disque
Figure 54. Retrait d’un disque installé dans un support Étape suivante Le cas échéant, installez le disque dans le support de disque. Installation d’un disque dans le support de disque Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité.
Page 107: Instructions Relatives À La Mémoire Système
Figure 55. Installation d’un disque dans le support de disque Mémoire système Instructions relatives à la mémoire système Les systèmes PowerEdge prennent en charge les barrettes DIMM DDR4 avec registre (RDIMM), les barrettes DIMM à charge réduite (LRDIMM), et les barrettes DIMM non volatile (NVDIMM-ns). La mémoire système contient les instructions qui sont exécutées par le processeur.
Page 108 Figure 56. Emplacement des sockets de mémoire Les canaux de mémoire sont répartis comme suit : Tableau 41. Canaux de mémoire Processeur Canal 0 Canal 1 Canal 2 Canal 3 Canal 4 Canal 5 Processeur 1 Logements A1 et Logements A2 et Logements A3 et Logements A4 et Logements A5 et...
Page 109: Consignes Générales Pour L'installation Des Barrettes De Mémoire
Consignes générales pour l’installation des barrettes de mémoire Pour optimiser les performances de votre système, suivez les instructions générales ci-dessous lorsque vous configurez la mémoire système. Si les configurations de mémoire système ne respectent pas ces consignes, votre système peut ne pas démarrer, arrêter de répondre au cours de la configuration de la mémoire ou fonctionner avec une mémoire réduite.
Page 110: Consignes Générales Pour L'installation Des Barrettes De Mémoire Nvdimm-N
Pour plus d'informations sur les configurations nVDIMM-N prises en charge, reportez-vous au NVDIMM-N User Guide (Guide d’utilisation des barrettes NVDIMM-N) à l'adresse . Dell.com/poweredgemanuals Tableau 42. NVDIMM-N pris en charge pour les configurations à deux processeurs Configuration Description Règles d’installation de mémoire...
Page 111: Consignes Spécifiques À Chaque Mode
Configuration Description Règles d’installation de mémoire Barrettes RDIMM NVDIMM-N Processeur 1 {A12} Configuration 6 22 x barrettes RDIMM de 32 Go, Processeur 1 {A1, 2, 3, 4, 5, 6, 7, 2 x NVDIMM-N 8, 9, 10, 11} Processeur 2 {B12} Processeur 2 {B1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11} Idem pour toutes les...
Page 112 Mode de résistance aux pannes Dell Le Dell Fault Resilient Mode (Mode de résistance aux pannes Dell) établit une zone de mémoire résistante aux pannes. Ce mode peut être utilisé par un système d’exploitation qui prend en charge la fonction de chargement d’applications critiques ou permet au noyau du système d’exploitation d’optimiser la disponibilité...
Page 113: Mode Optimiseur
Mode Optimiseur Ce mode prend en charge la correction des données d'un seul appareil (SDDC) uniquement pour les modules de mémoire qui utilisent une largeur d'appareil x 4. Il n'impose pas d'exigences spécifiques en matière de population de logement. • Double processeur : remplissez les logements dans l'ordre de round robin en commençant par le processeur 1.
Page 114: Retrait D'une Barrette De Mémoire
Processeur Configuration Population de la mémoire Informations sur l’installation de mémoire REMARQUE : Un nombre impair de DIMM entraînera des configurations de mémoire déséquilibrées, ce qui à son tour entraînera une perte de performance. Il est recommandé de remplir tous les canaux de mémoire de manière identique avec des DIMM identiques pour obtenir les meilleures performances.
Page 115: Installation D'une Barrette De Mémoire
AVERTISSEMENT : Autoriser les barrettes de mémoire pour refroidir une fois que vous mettez le système hors tension. Manipulez les barrettes par les bords de la carte et évitez de toucher leurs composants. PRÉCAUTION : Pour assurer le bon refroidissement du système dans les configurations avec plateau de disque demi-hauteur, des caches de barrettes de mémoire doivent être installés sur tout logement de barrette inoccupé.
Page 116: Retrait Du Module Du Processeur Et Du Dissipateur De Chaleur
PRÉCAUTION : pour éviter d’endommager la barrette de mémoire ou le support de barrette de mémoire au cours de l’installation, ne tordez pas ou ne pliez pas la barrette de mémoire ; insérez les deux extrémités de la barrette de mémoire en même temps.
Page 117: Retrait Du Processeur Du Module De Processeur Et Dissipateur De Chaleur
Figure 58. Retrait du module du processeur et du dissipateur de chaleur (2U) Étape suivante Installez le module de processeur et du dissipateur de chaleur. Retrait du processeur du module de processeur et dissipateur de chaleur Prérequis REMARQUE : Ne retirez le processeur du module processeur et dissipateur de chaleur que si vous remplacez le processeur ou le dissipateur de chaleur.
Page 118 Figure 59. Pliage du support de processeur Soulevez le support et le processeur pour les retirer du dissipateur de chaleur, puis placez le connecteur du processeur orienté vers le bas sur le plateau du processeur. Pliez les bords extérieurs du support pour dégager le processeur du support. REMARQUE : Vérifiez que le processeur et le support sont placés dans le plateau après le retrait du dissipateur de chaleur.
Page 119: Installation Du Processeur Dans Le Module De Processeur Et De Dissipateur De Chaleur
Installation du processeur dans le module de processeur et de dissipateur de chaleur Prérequis Suivez les consignes de sécurité répertoriées sous Instructions de sécurité. Étapes Placez le processeur à l'intérieur du plateau. REMARQUE : Assurez-vous que l'indicateur de broche 1 sur le plateau du CPU est aligné avec l'indicateur de broche 1 sur le processeur.
Page 120 Figure 62. Application de graisse thermique sur la partie supérieure du processeur Placez le dissipateur de chaleur sur le processeur et poussez vers le bas de façon à fixer le support sur le dissipateur de chaleur. REMARQUE : • Assurez-vous que les deux trous des broches de guidage sur le support correspondent aux trous de guidage sur le dissipateur de chaleur.
Page 121: Installation D'un Module Processeur Et Dissipateur De Chaleur
Figure 63. Installation du dissipateur de chaleur sur le processeur Étape suivante Installez le module de processeur et du dissipateur de chaleur. Installation d’un module processeur et dissipateur de chaleur Prérequis PRÉCAUTION : Ne retirez jamais le dissipateur de chaleur d’un processeur, sauf si vous souhaitez remplacer le processeur. Le dissipateur de chaleur est essentiel au maintien de bonnes conditions thermiques.
Page 122: Cartes D'extension Et Cartes De Montage Pour Cartes D'extension
À l’aide d’un tournevis Torx T30, serrez les vis situées sur le dissipateur de chaleur en appliquant la procédure ci-dessous : Serrez partiellement la première vis (environ 3 tours). b Serrez complètement la deuxième vis. Revenez à la première vis et serrez-la complètement. Si le module PHM se dégage des clips de fixation bleus lorsque les vis sont partiellement serrées, suivez les étapes ci-après pour le fixer : Desserrez complètement les deux vis du dissipateur de chaleur.
Page 123 Le système PowerEdge R740 prend en charge jusqu’à huit cartes d’extension PCI express (PCIe) de 3e génération, qui peuvent être installées sur la carte système à l’aide de cartes de montage de carte d’extension. Le tableau suivant fournit des informations supplémentaires sur les caractéristiques des cartes de montage de carte d’extension : Tableau 45.
Page 124 Cartes de Description des Logements PCIe Connexion Logements PCIe Connexion Logements PCIe Connexion montage : logements de la carte de de la carte de de la carte de configuration et montage 1 processeur montage 2 processeur montage 3 processeur modèles pris en (hauteur et (hauteur et (hauteur et...
Page 125 Type de carte Priorité du logement Nombre maximum de cartes OPA 100 G HCA FDR Carte réseau 40 Go 1, 2, 3 Carte réseau 40 Go HBA FC32 1, 2, 3 HBA FC32 Carte réseau 25 Go 1, 2, 3 Carte réseau 25 Go HBA FC16 1, 2, 3...
Page 126: Ouverture Et Fermeture Du Loquet Du Support De Carte Pcie
Type de carte Priorité du logement Nombre maximum de cartes HBA FC32 7, 2, 3, 5, 1, 8, 4 HBA FC32 Carte réseau 25 Go 7, 2, 3, 5, 1, 8, 4 Carte réseau 25 Go HBA FC16 7, 2, 3, 5, 1, 8, 4 HBA FC16 Carte réseau 10 Go 7, 2, 3, 5, 1, 8, 4...
Page 127 Étapes Pour ouvrir le loquet du support de carte PCIe, appuyez sur la patte. Figure 65. Ouverture du loquet du support de carte PCIe Pour fermer le loquet du support de carte PCIe, poussez le loquet jusqu’à ce qu’il se verrouille. Installation et retrait des composants du système...
Page 128: Retrait D'une Carte D'extension De La Carte De Montage Pour Carte D'extension
Figure 66. Fermeture du loquet du support de carte PCIe Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait d’une carte d’extension de la carte de montage pour carte d’extension Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 129 Figure 67. Retrait de la carte d’extension de la carte de montage pour carte d’extension 1 Figure 68. Retrait de la carte d’extension de la carte de montage pour carte d’extension 2B Installation et retrait des composants du système...
Page 130 Figure 69. Retrait de la carte d’extension de la carte de montage pour carte d’extension 2 Figure 70. Retrait de la carte d’extension de la carte de montage pour carte d’extension 3 Étapes suivantes Installez la carte d’extension dans la carte de montage pour carte d’extension.
Page 131: Installation D'une Carte D'extension Dans La Carte De Montage Pour Carte D'extension
Installation d’une carte d’extension dans la carte de montage pour carte d’extension Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Si vous installez une nouvelle carte d’extension, déballez-la et préparez-la en vue de son installation. REMARQUE : Pour obtenir des instructions, voir la documentation fournie avec la carte.
Page 132 Figure 72. Installation d’une carte d’extension dans la carte de montage pour carte d’extension 2B Figure 73. Installation d’une carte d’extension dans la carte de montage pour carte d’extension 2 Installation et retrait des composants du système...
Page 133 Figure 74. Installation d’une carte d’extension dans la carte de montage pour carte d’extension 3 Étapes suivantes Le cas échéant, connectez les câbles à la carte d’extension. Le cas échéant, installez le carénage à air. Suivez la procédure décrite dans la section Après une intervention à...
Page 134 Figure 75. Retrait du cache des cartes de montage 2 et 3 Étape suivante Installez le cache des cartes de montage 2 et 3. Installation du cache des cartes de montage 2 et 3 Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité.
Page 135: Retrait Du Cache De La Carte De Montage
Figure 76. Installation du cache des cartes de montage 2 et 3 Étapes suivantes Installez le carénage à air. Suivez la procédure décrite dans Après une intervention à l’intérieur du système. Retrait du cache de la carte de montage 3 Prérequis Suivez les consignes de sécurité...
Page 136: Installation Du Cache De La Carte De Montage
Figure 77. Retrait du cache de la carte de montage 3 Étape suivante Installez le cache de la carte de montage Installation du cache de la carte de montage 3 Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité.
Page 137: Retrait De La Carte De Montage Pour Carte D'extension
Figure 78. Installation du cache de la carte de montage 3 Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait de la carte de montage pour carte d’extension 1 Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité.
Page 138: Installation De La Carte De Montage Pour Carte D'extension
Figure 79. Retrait de la carte de montage pour carte d’extension 1 Étape suivante Installez la carte de montage pour carte d'extension Installation de la carte de montage pour carte d’extension 1 Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité.
Page 139 Figure 80. Installation de la carte de montage pour carte d’extension 1 Étapes suivantes Si elles ont été retirées, installez les cartes d’extension sur la carte de montage. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 140 Figure 81. Retrait de la carte de montage pour carte d’extension 2A Pour retirer la carte de montage pour carte d’extension 2B ou 2C, tenez la carte de montage par ses bords, puis dégagez-la de son connecteur sur la carte système. Figure 82.
Page 141 Alignez la vis et la languette de la carte de montage avec le trou de vis et le logement sur le système. b Abaissez la carte de montage dans le système jusqu’à ce que son connecteur s’insère dans celui de la carte système. À...
Page 142 Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Retrait de la carte de montage pour carte d’extension 3 Prérequis Suivez les consignes de sécurité répertoriées sous Instructions de sécurité. Suivez la procédure décrite dans la section Avant une intervention à...
Page 143 Étapes Alignez la languette située sur la carte de montage avec le logement sur le système, et alignez les rails de guidage de la carte de montage avec les picots situés sur le côté du système. Abaissez la carte de montage dans le système jusqu’à ce que le connecteur placé sur le bord de la carte s’insère dans celui de la carte système.
Page 144: Retrait D'un Gpu
– Carte de montage 3A – Câble de processeur graphique pour carte de montage 3A – Câble de processeur graphique pour carte de montage 2A – Carte de montage 2A – Carte de montage 1A ou 1D – Câble de processeur graphique pour carte de montage 1A ou 1D –...
Page 145 Figure 88. Retrait du processeur graphique 1 Figure 89. Retrait des processeurs graphiques 2 et 3 Débranchez du processeur graphique et de la carte système le câble d’alimentation du processeur graphique. Si vous retirez définitivement le processeur graphique, installez une plaque de recouvrement sur le logement non utilisé, puis refermez le loquet de la carte d’extension.
Page 146: Installation D'un Gpu
Étape suivante Installez la carte de processeur graphique. Installation d’un GPU Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Retirez le carénage à air. Retirez le dissipateur de chaleur. Retirez les ventilateurs de refroidissement et réinstallez-les. Déballez les cartes de processeur graphique et le kit de processeur graphique.
Page 147 Figure 91. Retrait du capot supérieur du carénage Le cas échéant, retirez les plaques de recouvrement de leurs logements dans le carénage à air du processeur graphique. REMARQUE : Pour les processeurs graphiques installés sur les cartes de montage 2 et 3, le carénage à air du processeur graphique peut inclure des plaques de recouvrement.
Page 148 REMARQUE : Avant d’installer le processeur graphique, assurez-vous que les loquets du support de carte PCIe sur le carénage à air du processeur graphique et les cartes de montage sont fermés. Le processeur graphique pleine longueur ne nécessite pas de loquet de support de carte PCIe sur les cartes de montage pour la fixation du processeur graphique.
Page 149 Figure 93. Installation du processeur graphique 1 Figure 94. Fixation du processeur graphique 1 Installation et retrait des composants du système...
Page 150 Figure 95. Installation des processeurs graphiques 2 et 3 Installation et retrait des composants du système...
Page 151 Figure 96. Fixation des processeurs graphiques 2 et 3 Étapes suivantes Installez le capot supérieur du carénage à air du processeur graphique. Le cas échéant, retirez le capot en plastique fixé sur les numéros de supports de mémoire sur le carénage à air. Figure 97.
Page 152 Pour faciliter la manipulation, décollez une petite partie de la protection adhésive et alignez le mousse en mylar avec le capot du système. Retirez le reste de la protection adhésive, et installez la mousse en mylar sur le capot du système. Appuyez sur toute la longueur de la mousse en mylar pour qu’elle soit bien fixée au capot du système.
Page 153: Installation Du Module Ssd
Figure 99. Retrait du module SSD M.2 Étape suivante Installez le module SSD M.2. Installation du module SSD M.2 Prérequis Suivez les consignes de sécurité répertoriées sous Instructions de sécurité. Étapes Alignez les connecteurs du module SSD M.2 avec les connecteurs de la carte BOSS. Poussez le module SSD M.2 jusqu’à...
Page 154: Module Idsdm Ou Vflash (En Option)
Figure 100. Installation du module SSD M.2 Étapes suivantes Installez la carte BOSS. REMARQUE : La procédure d’installation de la carte BOSS est similaire à celle de la carte de montage de carte d’extension. Installez le carénage à air. Suivez la procédure décrite dans la section Après une intervention à...
Page 155: Installation De La Carte Microsd
Installation de la carte MicroSD Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. REMARQUE : Pour utiliser une carte MicroSD avec le système, assurez-vous que l’option Internal SD Card Port (Port de carte SD interne) est activée dans le programme de configuration du système. REMARQUE : Si vous réinstallez les cartes MicroSD, placez-les dans les logements correspondants aux indications que vous avez marquées sur les cartes lors de leur retrait.
Page 156: Installation De La Carte Idsdm Ou Vflash En Option
Figure 101. Retrait de la carte IDSDM/vFlash en option REMARQUE : Les deux commutateurs DIP placés sur la carte IDSDM ou vFlash permettent la protection en écriture. Étape suivante Installation de la carte IDSDM/vFlash en option Installation de la carte IDSDM ou vFlash en option Prérequis Suivez les consignes de sécurité...
Page 157: Retrait De La Carte Fille Réseau
Figure 102. Installation d’une carte IDSDM/vFlash en option Étapes suivantes Installez les cartes MicroSD. REMARQUE : Réinstallez les cartes MicroSD dans les mêmes logements, en vous aidant des étiquettes que vous aviez apposées sur les cartes lors de leur retrait. Le cas échéant, installez la carte d’extension PCIe pleine hauteur.
Page 158: Installation De La Carte Fille Réseau
Figure 103. Retrait de la carte fille réseau Étape suivante Installez la carte fille réseau. Installation de la carte fille réseau Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Inclinez la carte NDC afin que les connecteurs Ethernet entrent dans le logement situé dans le châssis. Alignez les vis imperdables à...
Page 159: Carte Contrôleur De Stockage Intégrée
Figure 104. Installation de la carte fille réseau Étapes suivantes Le cas échéant, installez la carte de montage pour carte d’extension Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Carte contrôleur de stockage intégrée Retrait de la carte de contrôleur de stockage intégré...
Page 160: Installation De La Carte De Contrôleur De Stockage Intégré
Figure 105. Retrait du câble du contrôleur de stockage intégré Soulevez l’extrémité de la carte et inclinez-la pour libérer la carte dans le support de la carte contrôleur de stockage intégrée sur la carte système. Extrayez la carte du système. Tenez la carte d’interposeur par ses bords, puis tirez la carte jusqu’à...
Page 161 Étapes Tenez la carte d’interposeur par ses bords et alignez son connecteur avec celui de la carte système. Appuyez sur l’ergot situé sur la carte d’interposeur jusqu’à ce que son connecteur soit correctement installé dans celui de la carte système. Inclinez la carte pour l’insérer dans le support de la carte contrôleur de stockage intégrée sur la carte système.
Page 162: Informations Relatives Au Fond De Panier
Fond de panier Informations relatives au fond de panier Voici les fonds de panier pris en charge sur le serveur R740 en fonction de votre configuration système : Tableau 48. Options de fond de panier prises en charge pour les systèmes PowerEdge R740. informations Options de fond de panier prises en charge Fond de panier SAS/SATA de 2,5 pouces (x16) ou...
Page 163: Retrait Du Fond De Panier
Figure 111. Vue arrière du fond de panier de 8 disques durs de 3,5 pouces Connecteur SAS (BP SAS B) connecteur de signal (J_BP_SIG) Connecteur SAS (BP SAS A) connecteur d’alimentation (J_BP_PWR_A) Retrait du fond de panier La procédure de retrait du fond de panier est identique pour toutes les configurations de fond de panier. Prérequis PRÉCAUTION : Pour éviter d’endommager les disques durs et le fond de panier, retirez du système les disques durs avant...
Page 164: Installation Du Fond De Panier
Figure 112. Retrait du fond de panier Étape suivante Installez le fond de panier. Installation du fond de panier La procédure pour installer le fond de panier est identique pour tous les configurations de fond de panier. Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité.
Page 165: Acheminement Des Câbles
Étapes suivantes Branchez tous les câbles au fond de panier. Installez tous les disques. Installez le cache du fond de panier. Installez l’ensemble de ventilateur. Installez le carénage à air. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 166 Figure 115. Acheminement des câbles : fond de panier de 8 disques durs de 2,5 pouces avec adaptateur PERC fond de panier Câble de signal du fond de panier (BP : BPSIG1 à MB : BPSIG1) Câble d’alimentation du fond de panier (BP : BP1 à MB : BP1) carte système adaptateur PERC Câble SAS (BP : BP SAS A, BP SAS B vers MB : CARTE DE...
Page 167 Figure 116. Acheminement des câbles : fond de panier de 8 disques durs de 3,5 pouces avec SATA intégré fond de panier Câble d’alimentation du fond de panier (BP : BP1 à MB : BP1) Câble de signal du fond de panier (BP : BPSIG1 à MB : BPSIG1) 4 carte système Câble SATA B (BP : BP SAS B vers MB : J_BP_SIG1) Câble SATA A (BP : BP SAS A vers MB : BP 12C RVYPM)
Page 168 Figure 117. Acheminement des câbles : fond de panier de 8 disques durs de 3,5 pouces avec mini-PERC fond de panier Câble d’alimentation du fond de panier (BP : BP vers MB : BP1) Câble de signal du fond de panier (BP : BPSIG1 à MB : BPSIG1) 4 carte système mini PERC Câble SAS (BP : BP SAS A0, BP SAS B0 vers MB :...
Page 169 Figure 118. Acheminement des câbles : fond de panier de 8 disques durs de 3,5 pouces avec adaptateur PERC fond de panier Câble d’alimentation du fond de panier (BP : BP1 à MB : BP1) Câble de signal du fond de panier (BP : BPSIG1 à MB : BPSIG1) 4 carte système adaptateur PERC Câble SAS A (BP : BP SAS A0 vers MB : J_BP_PWR_A1)
Page 170 Figure 119. Acheminement des câbles : fond de panier de 16 disques durs de 2,5 pouces avec mini-PERC fond de panier Cartes d’extension de fond de panier Câble d’alimentation du fond de panier (BP : BP1 à MB : BP1) Câble de signal du fond de panier (BP : BPSIG1 à...
Page 171: Remise En Place De La Pile Du Système
Figure 120. Acheminement des câbles : fond de panier de 16 disques durs de 2,5 pouces avec adaptateur PERC fond de panier Cartes d’extension de fond de panier Câble d’alimentation du fond de panier (BP : BP1 à MB : BP1) Câble de signal du fond de panier (BP : BPSIG1 à...
Page 172: Module Usb
PRÉCAUTION : Pour ne pas endommager le connecteur de la pile, vous devez le maintenir fermement en place lorsque vous installez ou retirez une pile. Utilisez une pointe en plastique pour dégager doucement la pile du système. Figure 121. Retrait de la pile du système Pour installer une nouvelle pile dans le système, maintenez celle-ci avec le pôle positif vers le haut, puis faites-la glisser sous les pattes de fixation du connecteur.
Page 173: Retrait Du Module Usb
Retrait du module USB 3.0 Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Retirez le cache du fond de panier. Retirez l’assemblage du ventilateur de refroidissement.
Page 174: Détails De La Clé De Mémoire Usb Interne En Option
Étapes Faites passer le câble d’alimentation et les câbles USB du module USB 3.0 par le logement du module USB 3.0 situé sur le panneau avant. Insérez le module USB 3.0 dans le logement situé sur le panneau avant. Alignez les vis du module avec ceux situés sur le système. À...
Page 175: Remise En Place De La Clé De Mémoire Usb Interne En Option
Remise en place de la clé de mémoire USB interne en option Prérequis PRÉCAUTION : Afin d’éviter toute interférence avec les autres composants du module de serveur, les dimensions maximales autorisées pour la clé USB sont les suivantes : 15,9 mm (largeur) x 57,15 mm (longueur) x 7,9 mm (hauteur). Suivez les consignes de sécurité...
Page 176: Installation Du Lecteur Optique En Option
Figure 125. Retrait du lecteur optique en option Étapes suivantes Si vous n'envisagez pas d'installer un nouveau lecteur optique, placez un cache. La procédure d’installation du cache du lecteur optique est la même que celle du lecteur optique. Installez le lecteur optique en option.
Page 177: Blocs D'alimentation
Figure 126. Installation du lecteur optique en option Étapes suivantes Connectez les câbles d’alimentation/de données au lecteur optique et à la carte système. REMARQUE : Acheminez correctement le câble sur le côté du système pour éviter qu'il ne soit coincé ou écrasé. Installez le carénage à...
Page 178: Fonction D'alimentation De Rechange
Si le niveau de charge du bloc d’alimentation actif tombe à moins de 20 %, le bloc d’alimentation redondant passe en état de veille. Vous pouvez configurer la fonction d’alimentation de secours via les paramètres d’iDRAC. Pour en savoir plus, voir le Guide d'utilisation d'iDRAC ici Dell.com/poweredgemanuals. Retrait d’un cache de bloc d’alimentation Prérequis...
Page 179: Installation Du Cache De Bloc D'alimentation
Figure 127. Retrait d’un cache de bloc d’alimentation Étape suivante Installez le cache du PSU. Installation du cache de bloc d’alimentation Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. REMARQUE : N’installez le cache du bloc d’alimentation que sur la seconde baie du bloc d’alimentation. Étape Alignez le cache de bloc d’alimentation avec la baie de bloc d’alimentation et poussez-le dans le châssis jusqu’à...
Page 180: Installation D'une Unité D'alimentation
Pour plus d’informations sur le bras de gestion des câbles, voir la documentation du système relative au rack sur Dell.com/ poweredgemanuals. Étape Appuyez sur le loquet de dégagement orange, puis faites glisser le PSU hors du système à l’aide de sa poignée.
Page 181: Instructions De Câblage Pour Un Bloc D'alimentation En Cc
CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.
Page 182: Configuration D'entrée Requise
CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.
Page 183: Retrait De La Carte Système
Étapes Enlevez la protection isolante de l'extrémité des câbles d'alimentation en CC pour exposer environ 13 mm (0,5 pouce) de fil de cuivre. AVERTISSEMENT : L'inversion de la polarité lors de la connexion des câbles d'alimentation en CC peut endommager de manière irréversible le bloc d'alimentation du système.
Page 184: Installation De La Carte Système
PRÉCAUTION : ne vous servez pas d’une barrette de mémoire, d’un processeur ou de tout autre composant pour soulever la carte système. Saisissez le support de carte système, tirez la broche de dégagement bleue, faites glisser la carte système vers l’avant du système pour retirer les connecteurs de leurs logements sur le système.
Page 185 Figure 132. Installation de la carte système Étapes suivantes Réinstallez les éléments suivants : REMARQUE : Le module d’extension TPM est fixé à la carte mère et ne peut pas être retiré. Un module plug- in TPM de remplacement est fourni pour tous les remplacements de carte système dans lesquels un module plug-in TPM était installé.
Page 186: Restauration Du Numéro De Service À L'aide De La Fonctionnalité Restauration Facile
Pour en savoir plus, voir le Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation de l’Integrated Dell Remote Access Controller) sur Dell.com/poweredgemanuals. Restauration du numéro de service à l’aide de la fonctionnalité Restauration facile Cette fonctionnalité vous permet de restaurer le numéro de série, la licence, la configuration UEFI et les données de configuration du système après avoir remplacé...
Page 187: Moule De Plate-Forme Sécurisé
Cliquez sur OK. Importez votre licence iDRAC Enterprise (nouvelle ou existante). Pour plus d’informations, consultez le Guide d’utilisation Integrated Dell Remote Access Controller (iDRAC) ici Dell.com/ poweredgemanuals. Moule de plate-forme sécurisé Mise à niveau du module TPM (Trusted Platform Module) Prérequis...
Page 188: Initialisation Du Module Tpm Pour Les Utilisateurs De Bitlocker
Figure 133. Installation du module TPM Remettez en place la vis qui fixe le module TPM à la carte système. Étapes suivantes Installez la carte système. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Initialisation du module TPM pour les utilisateurs de BitLocker Initialisez le module TPM.
Page 189: Informations Sur Le Panneau De Commande
Enregistrer les paramètres. Redémarrez le système. Accédez de nouveau au programme System Setup (Configuration du système). Dans l’écran System Setup Main Menu (Menu principal de configuration du système), cliquez sur System BIOS (BIOS du système) > System Security Settings (Paramètres de sécurité du système). Sélectionnez l’option TPM Advanced Settings (Paramètres avancés TPM).
Page 190: Installation Du Panneau De Commande Gauche
Figure 134. Retrait du panneau de commande de gauche Étape suivante Installez le panneau de commande gauche. Installation du panneau de commande gauche Prérequis Suivez les consignes de sécurité répertoriées sous Instructions de sécurité. Étapes Acheminez le câble du panneau de commande à travers la paroi du côté du système. Alignez l’assemblage du panneau de commande gauche avec son logement sur le système et placez l’assemblage dans celui-ci.
Page 191: Retrait Du Panneau De Commandes Droite
Figure 135. Installation du panneau de commande gauche Étapes suivantes Installez le carénage à air. Installez l’assemblage de ventilation. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait du panneau de commandes droite Prérequis Suivez les consignes de sécurité...
Page 192: Installation Du Panneau De Commande Droit
Figure 136. Retrait du panneau de commande droit Étape suivante Installez le panneau de commande droit Installation du panneau de commande droit Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Étapes Acheminez le câble du panneau de commande et le câble VGA à travers la paroi latérale du système. Alignez le panneau de commande avec son logement sur le système et fixez-le sur le système.
Page 193 Figure 137. Installation du panneau de commande droit Étapes suivantes Installez l’assemblage du ventilateur de refroidissement. Installez le carénage à air. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Installation et retrait des composants du système...
Page 194: Utilisation Des Diagnostics Du Système
Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l'assistance technique de Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ou risque de perte de données.
Page 195: Commandes Du Diagnostic Du Système
Commandes du diagnostic du système Menu Description Configuration Affiche la configuration et les informations relatives à la condition de tous les périphériques détectés. Results (Résultats) Affiche les résultats de tous les tests exécutés. Intégrité du Propose un aperçu de la performance du système actuel. système.
Page 196: Cavaliers Et Connecteurs
Cavaliers et connecteurs Cette rubrique contient des informations spécifiques sur les cavaliers. Elle contient également des informations sur les cavaliers et les commutateurs et décrit les connecteurs des multiples cartes dans le système. Les cavaliers de la carte système permettent de désactiver les mots de passe système et de configuration.
Page 197: Connecteurs Et Cavaliers De La Carte Système
Connecteurs et cavaliers de la carte système Figure 138. Connecteurs et cavaliers de la carte système Tableau 49. Connecteurs et cavaliers de la carte système Élément Connecteur Description J_ODD Connecteur d'alimentation du lecteur optique A7, A1, A8, A2, A9, A3 Supports de barrette de mémoire J_FAN2U_6 Connecteur du ventilateur de refroidissement 6...
Page 198 Élément Connecteur Description INTRUSION_DET Connecteur du commutateur d'intrusion B7, B1, B8, B2, B9, B3 Supports de barrette de mémoire J_FAN2U_3 Connecteur de ventilateur 3 J_FAN2U_2 Connecteur de ventilateur 2 J_BP_SIG1 Connecteur de transmission du backplane 1 B6, B12, B5, B11, B4, B10 Supports de barrette de mémoire J_BP1 Connecteur d’alimentation du backplane 1...
Page 199: Paramètres Des Cavaliers De La Carte Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 200: Contacter Dell Emc
Internet active, vous trouverez les coordonnées sur votre facture d’achat, bordereau d’expédition, facture ou catalogue de produits Dell EMC. La disponibilité des services varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre zone géographique. Si vous voulez prendre contact avec Dell EMC pour des questions commerciales ou sur le support technique ou le service clientèle :...
Page 201: Qrl (Quick Resource Locator) Pour Système Poweredge R740
à Dell EMC en toute sécurité. Ces informations sont utilisées par Dell EMC pour la résolution des problèmes. • Contact proactif : Un agent du support technique Dell EMC vous contacte à propos de ce dossier de support et vous aide à résoudre le problème.
Page 202: Informations Sur Le Recyclage Ou La Mise Au Rebut En Fin De Cycle De Vie
Informations sur le recyclage ou la mise au rebut en fin de cycle de vie Des services de reprise et de recyclage sont proposés pour ce produit dans certains pays. Si vous souhaitez mettre au rebut des composants du système, rendez-vous sur Dell.com/recyclingworldwide et sélectionnez le pays concerné. Obtention d'aide...

Dell EMC PowerEdge R740 Manuel D'installation Et De Maintenance

Liens rapides

Manuels Connexes pour Dell EMC PowerEdge R740

Sommaire des Matières pour Dell EMC PowerEdge R740
