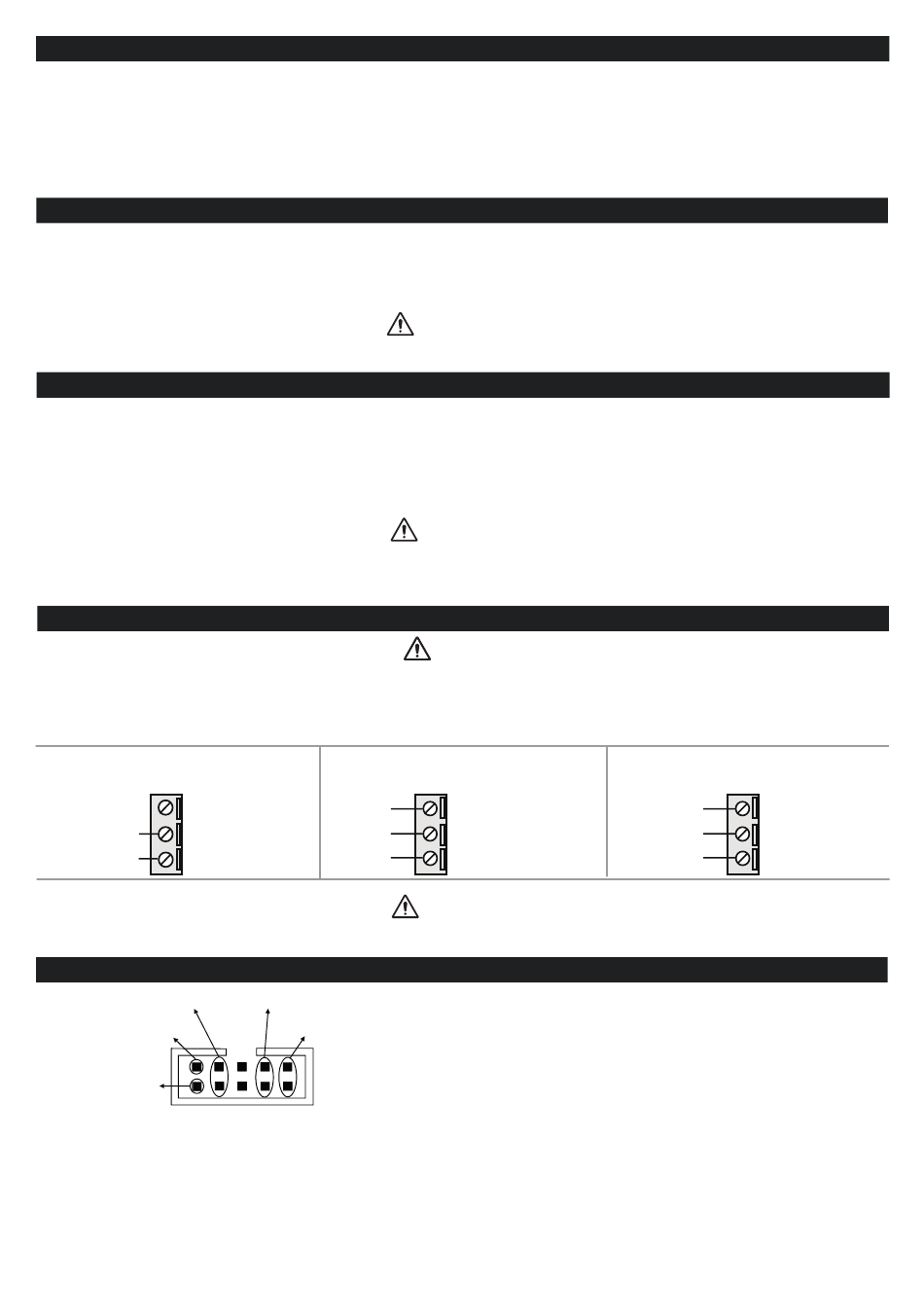

MODE SERVEUR WEB ET PROFINET
Le dispositif est normalement en mode profinet, en mode profinet, ce dernier ne peut être configuré que par l'intermédiaire du
logiciel Easy Setup2.
Pour accéder au serveur Web interne, il est nécessaire de mettre le dispositif en mode serveur Web par l'intermédiaire du logi-
ciel Easy Setup2 ou Seneca Device Discovery, Il est également possible de changer de mode en appuyant sur le bouton latéral
PS1 en suivant la procédure figurant dans le manuel utilisateur.
SERVEUR INTERNET
Pour accéder au serveur Internet de maintenance avec l'adresse IP aux paramètres192.168.90.101 :
Utilisateur par défaut : admin, Mot de passe par défaut : admin, http://192.168.90.101
N.B. : Pour la version Z-KEY-P, il est nécessaire d'activer dans un premier temps le mode serveur Web
NE PAS UTILISER DANS LE MÊME RÉSEAU ETHERNET DES DISPOSITIFS AYANT LA MÊME ADRESSE IP
NORMES D'INSTALLATION
Le module a été conçu pour être monté à la verticale sur un guide DIN 46277. Pour que l'instrument fonctionne cor-
rectement et dure longtemps, s'assurer que la ventilation est adéquate, en veillant à ce qu'aucun chemin de câble
ou autre objet ne bouche les fentes d'aération. Éviter de monter des modules au-dessus d'appareils qui produisent
de la chaleur. Il est conseillé de les monter dans la partie basse du tableau électrique.
Il s'agit d'appareils de type ouvert destinés à être installés dans un boîtier/ panneau d'extrémité offrant une pro-
BRANCHEMENTS ÉLECTRIQUES
Pour répondre aux exigences d'immunité électromagnétique :
- utiliser des câbles blindés pour les signaux ;
- brancher le blindage à une prise de terre spécifique pour l'instrument ;
- espacer les câbles blindés des autres câbles utilisés pour les installations de puissance (transformateurs, moteurs, etc.).
ALIMENTATION
Vac/Vdc
Vac/Vdc
Utilisez uniquement des conducteurs en cuivre ou en aluminium plaqué de cuivre ou AL-CU ou CU-AL.
CONNECTEUR IDC10
RS485 GND
RS485 A
RS485 B
MI00580-4-FR
tection mécanique et une protection contre la propagation du feu.
PORT SÉRIE 2 : RS485
SW2 = OFF
1
GND
A (+)
2
3
B (-)
Power Suppl y AC / +
Power Suppl y AC / -
1
IDC 10
MANUEL D'INSTALLATION
ATTENTION
ATTENTION
ATTENTION
10
11
12
ATTENTION
La figure reporte la signification des différentes broches
du connecteur IDC10 pour pouvoir éventuellement four-
nir les signaux directement à l'aide de ce dernier.
PORT SÉRIE 2 : RS232
SW2 = ON
GND
10
RX
11
TX
12
