MONTAGE
CONNEXIONS
PORTS DE
COMMUNICATION
CONFIGURATION
L'appareil ne peut être alimenté que par un bloc d'alimentation avec un circuit électrique à énergie
limitée max. 40Vdc / 28Vac output selon CAN/CSA-C22.2 No. 61010-1-12 / UL Std. No. 61010-1 (3rd Edition) chapitre
ADRESSE IP AUX PARAMÈTRES D'USINE
L'adresse IP aux paramètres du module est statique : 192.168.90.101

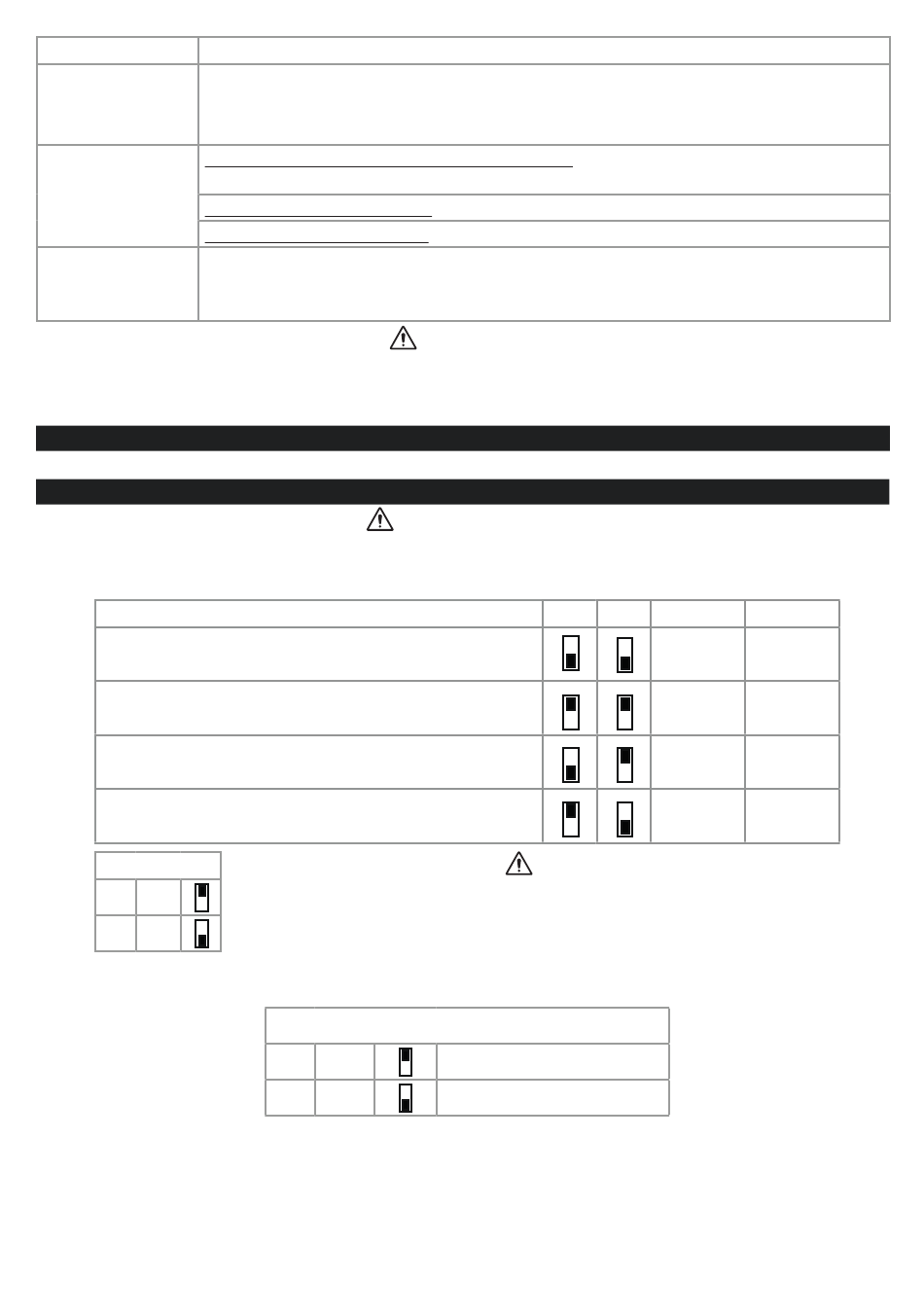

RÉGLAGE DES COMMUTATEURS
Les réglages des commutateurs DIP ne sont lus qu'au moment de la phase de démarrage. Effectuer un redémarrage après chaque modification.
COMMUTATEUR DIP SW1:
Grâce au commutateur DIP SW1, vous pouvez définir la configuration IP du dispositif :
Pour obtenir la configuration à partir de la mémoire flash, les
deux sélecteurs du DIP SW1 doivent être réglés sur OFF
Pour réinitialiser le dispositif sur des réglages d'usine, les deux
DIP SW1 doivent être réglés sur ON
Pour imposer l'adresse IP du dispositif sur la valeur standard
des produits Ethernet SENECA : 192.168.90.101
Réservé
LÉGENDE
ON
1
OFF
0
RÉGLAGE RS232/RS485 :
configuration RS232 ou RS485 sur les bornes 10 - 11 - 12 (port série 2)
MI00580-4-FR
Guide DIN 35mm CEI EN60715 en position verticale.
Bornes à vis amovibles à 3 voies, pas 5 mm
Connecteur arrière IDC10 pour barre DIN 46277
Connecteur avant RJ45
RS232 ou RS485 commutable sur borne 10 - 11 - 12 (port sériel 2)
Débit en bauds maximum 115 k, longueur maximale du câble RS232 < 3 m.
RS485 connecteur IDC10 arrière : Débit en bauds maximal 115 k. (port sériel 1)
Ethernet connecteur avant RJ45 : 100 Mbits/s, distance maximale 100 m
Configuration et mise à jour FW via serveur Web ;
Par COMMUTATEUR DIP
Par logiciel de configuration EASY SETUP 2
6.3.1/6.3.2 et 9.4 ou classe 2 selon CSA 223/UL 1310.
DESCRIPCIÓN
Les DIP3 et DIP4, sur les modèles où ils sont présents, doivent rester sur OFF.
S'il est réglé autrement, l'instrument ne fonctionnera pas correctement.
1
ON
0
OFF
MANUEL D'INSTALLATION
ATTENTION
AVERTISSEMENT
DIP 1 DIP 2
ATTENTION
SW2
ACTIVATION RS232
ACTIVATION RS485
DIP 3
DIP 4
RÉSERVÉ
RÉSERVÉ
RÉSERVÉ
RÉSERVÉ
RÉSERVÉ
RÉSERVÉ
RÉSERVÉ
RÉSERVÉ
3/4
