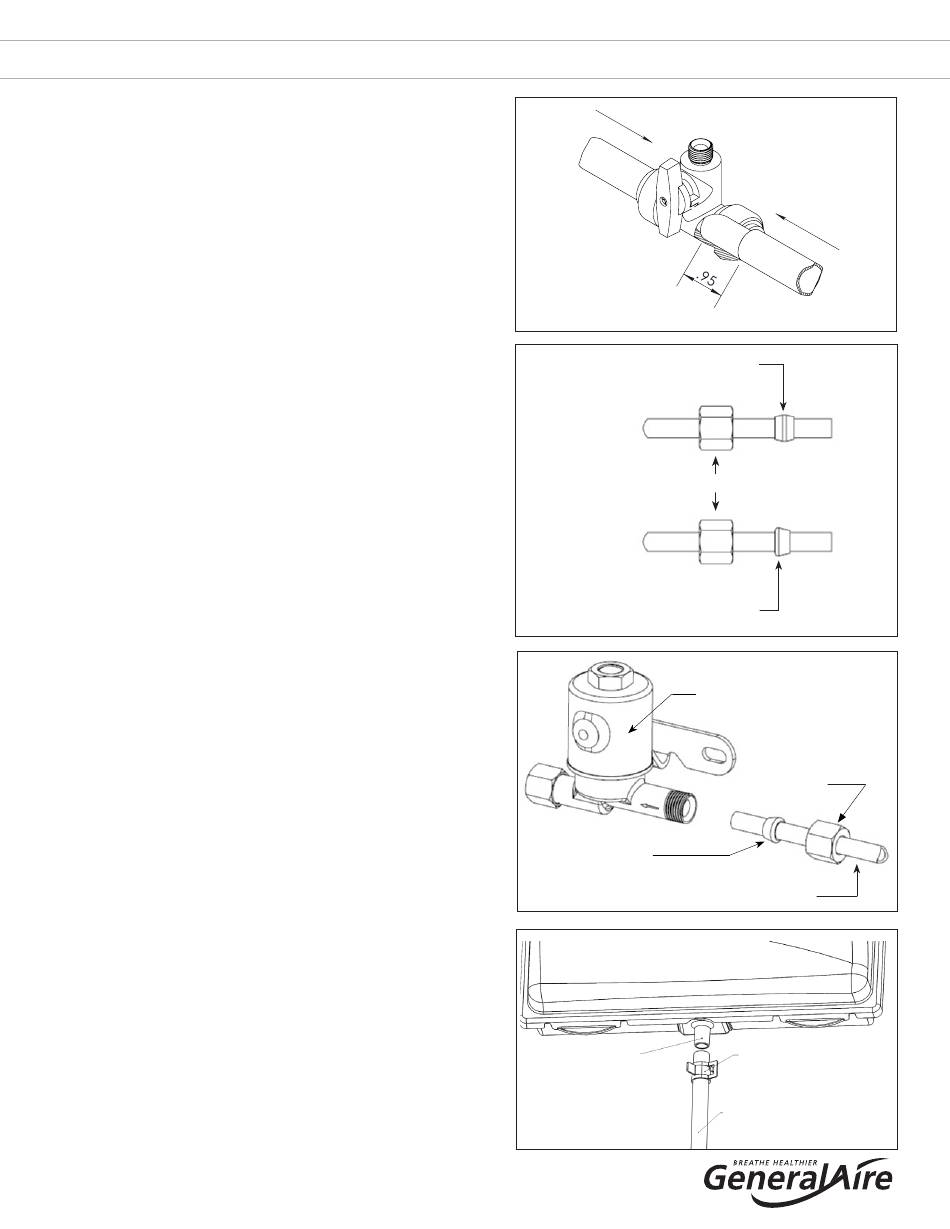

INSTALLATION - ALIMENTATION (UNIQUEMENT)
3
Installer la soupape à raccord instantané
(suite)
4. Insérez fermement les deux tuyaux dans le raccord
jusqu'à pleine profondeur. Vérifiez que chaque tuyau
est bien inséré. La marque de profondeur doit se
trouver à moins de 0,13 mm (0,005 po) du collier
de dégagement (Fig. C).
4
Configurer les tubes d'alimentation en eau
1. L'utilisation de tuyaux en cuivre nécessite un écrou à
compression en laiton et un manchon en laiton.
2. L'utilisation de tuyaux en plastique nécessite un
manchon en plastique à l'extérieur avec un écrou à
compression en laiton.
5
Connecter l'approvisionnement en eau
1.
Branchez le tuyau d'alimentation en eau de ¼ po à
l'entrée en laiton de l'électrovalve.
2.
Ouvrez l'arrivée d'eau et vérifiez s'il y a des fuites.
MISE EN GARDE: N'utilisez pas de tuyau en
!
plastique si celui-ci doit être en contact avec une
surface ou un conduit de plénum chaud.
6
Connecter le tuyau de vidange
1. Branchez le tuyau de vidange de ½ po (diamètre
intérieur) sur la goulotte de l'humidificateur à l'aide
de l'attache à ressort plat fournie. Acheminez le tuyau
de vidange vers un endroit approprié comme un
siphon de sol, un évier de salle de lavage ou une pompe
à condensats (vendus séparément). Assurez-vous que
le tuyau a une pente continue et qu'il n'est plié à aucun
endroit.
Fig. C
Manchon
en laiton
Tuyau en cuivre
pour eau chaude
Écrou à compression
Tuyau en plastique
pour eau froide
Manchon en
plastique
4200-05
Electrovalve
P-190
Manchon de compression
en plastique
Tuyau d'alimentation en eau de
Goulotte de ½ po
P-101
Écrou à compression
¼
po
Attache à ressort plat
Tuyau de vidange de ½ po
®
®
9
