14. Connecteur pour port série (COM)
Ce connecteur est réservé à un port série (COM). Connectez le câble du module de port
série à ce connecteur, puis installez le module sur un slot PCI libre à l'arrière du châssis.
15. Connecteur pour port audio en façade
Ce connecteur est dédié au module E/S audio disponible en façade de certains
boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble
du module E/S audio en façade à ce connecteur.
Il est recommandé de brancher un module HD Audio sur ce connecteur
pour bénéficier d'un son de qualité HD.
16. Slot M.2 (E Key)
Le slot M.2 (E Key) vous permet d'installer un module M.2 WiFi (E-Key, type 2230).
Le module WiFi est vendu séparément.
17. Connecteur SPI TPM
Ce connecteur intègre un système TPM (Trusted Platform Module) avec une
interface SPI (Serial Peripheral Interface), permettant le stockage sécurisé de
vos clés de cryptage, certificats numériques, mots de passe et données. Un
système TPM aide aussi à accroître la sécurité d'un réseau, protéger les identités
numériques et garantir l'intégrité de la plateforme.
Le module SPI TPM est vendu séparément.
18. Connecteur panneau système
Ce connecteur est compatible avec plusieurs fonctions intégrées au châssis.
•
LED d'alimentation système (2-pin PLED)
Ce connecteur à 2 broches est dédié à la LED d'alimentation système.
Ce connecteur à 2 broches est dédié à la LED d'alimentation système.
Le voyant d'alimentation système s'allume lorsque vous démarrez le
système et clignote lorsque ce dernier est en veille.
•
LED d'activité HDD (2-pin HDD_LED)
Ce connecteur à 2 broches est dédié à la LED d'activité HDD (activité
du disque dur). Branchez le câble de la LED d'activité HDD à ce
connecteur. Le voyant HDD s'allume ou clignote lorsque des données
sont lues ou écrites sur le disque dur.
•
Connecteur du haut-parleur d'alerte système (4-pin SPEAKER)
Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-
parleur vous permet d'entendre les bips d'alerte système.
1-6

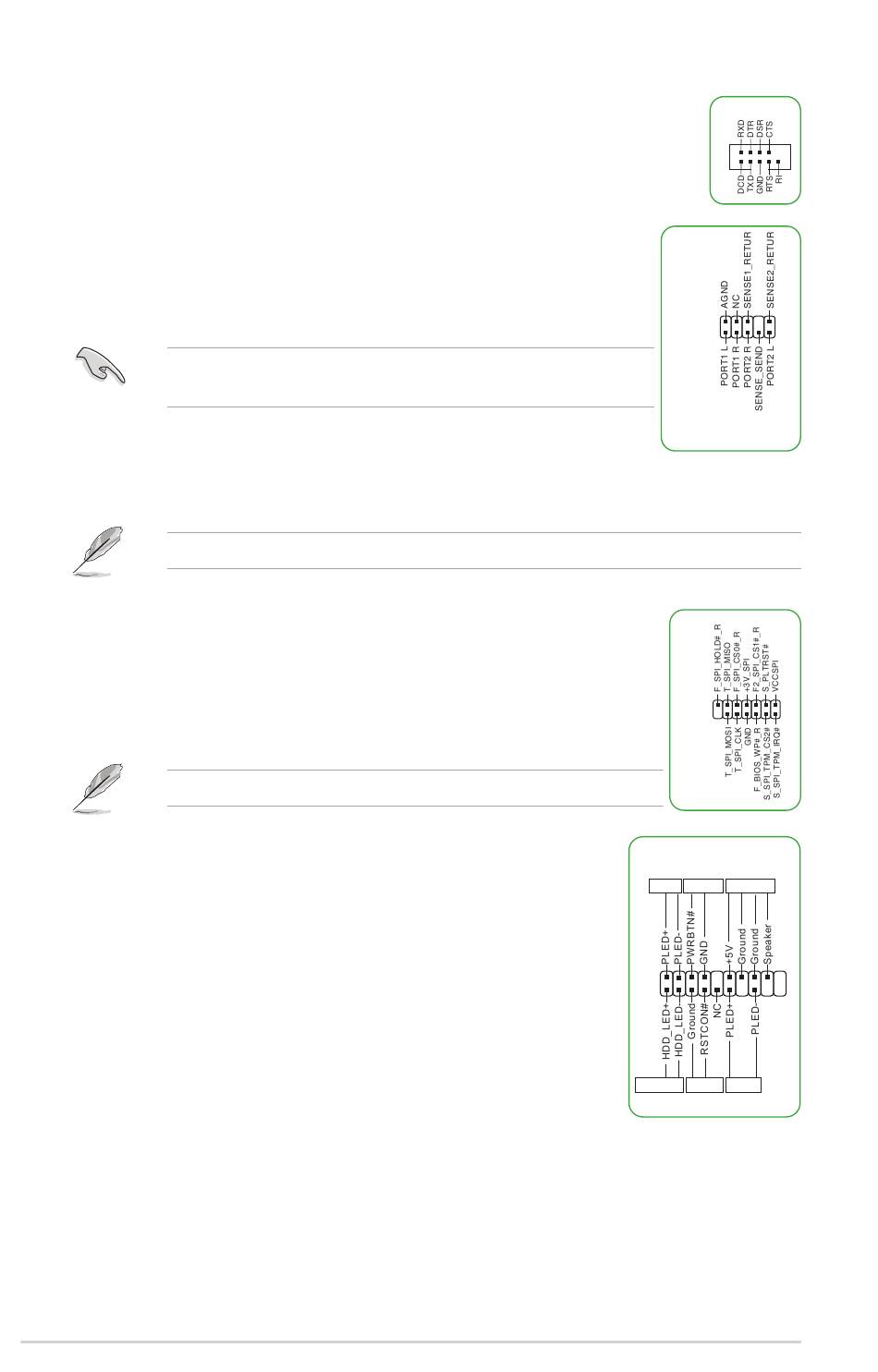

AAFP
HD-audio-compliant
TPM
PANEL
PLED
PWRSW
PIN 1
HDD_LED
RESET
* Requires an ATX power supply
Chapitre 1 : Introduction au produit
COM
PIN 1
pin definition
PIN 1
SPEAKER
PLED
