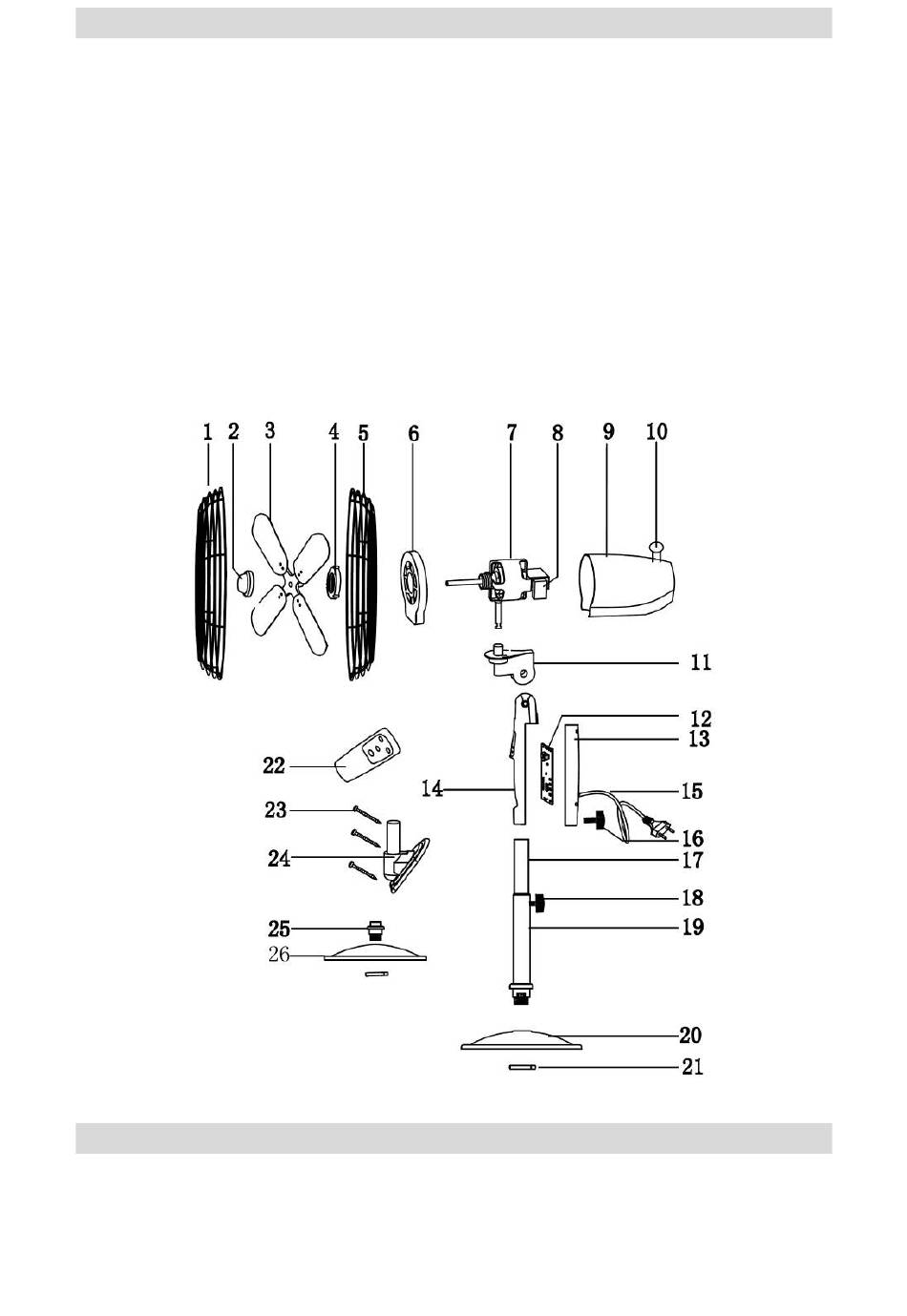

3. DESCRIPTION
1. Grille avant
3. Hélice
5. Grille arrière
7. Moteur
9. Cache arrière moteur
11. Pivot
13. Cache arrière
15. Cordon d'alimentation et prise
17. Tube extensible
19. Tube
21. Écrou d'assemblage
23. Vis fixation ventilateur mural
25. Connecteur ventilateur de table
4. ASSEMBLAGE / MONTAGE
ATTENTION : Avant d'assembler votre ventilateur, lisez scrupuleusement les
consignes de sécurité présentes dans cette notice.
VENTILATEUR SUR PIED
2. Écrou de blocage hélice
4. Bague de blocage grille arrière
6. Cache avant moteur
8. Condensateur
10. Bouton oscillation
12. Carte électronique
14. Panneau de contrôle
16. Vis de fixation A
18. Vis de fixation B
20. Base ventilateur sur pied
22. Télécommande
24. Support mural
26. Base ventilateur de table
7
