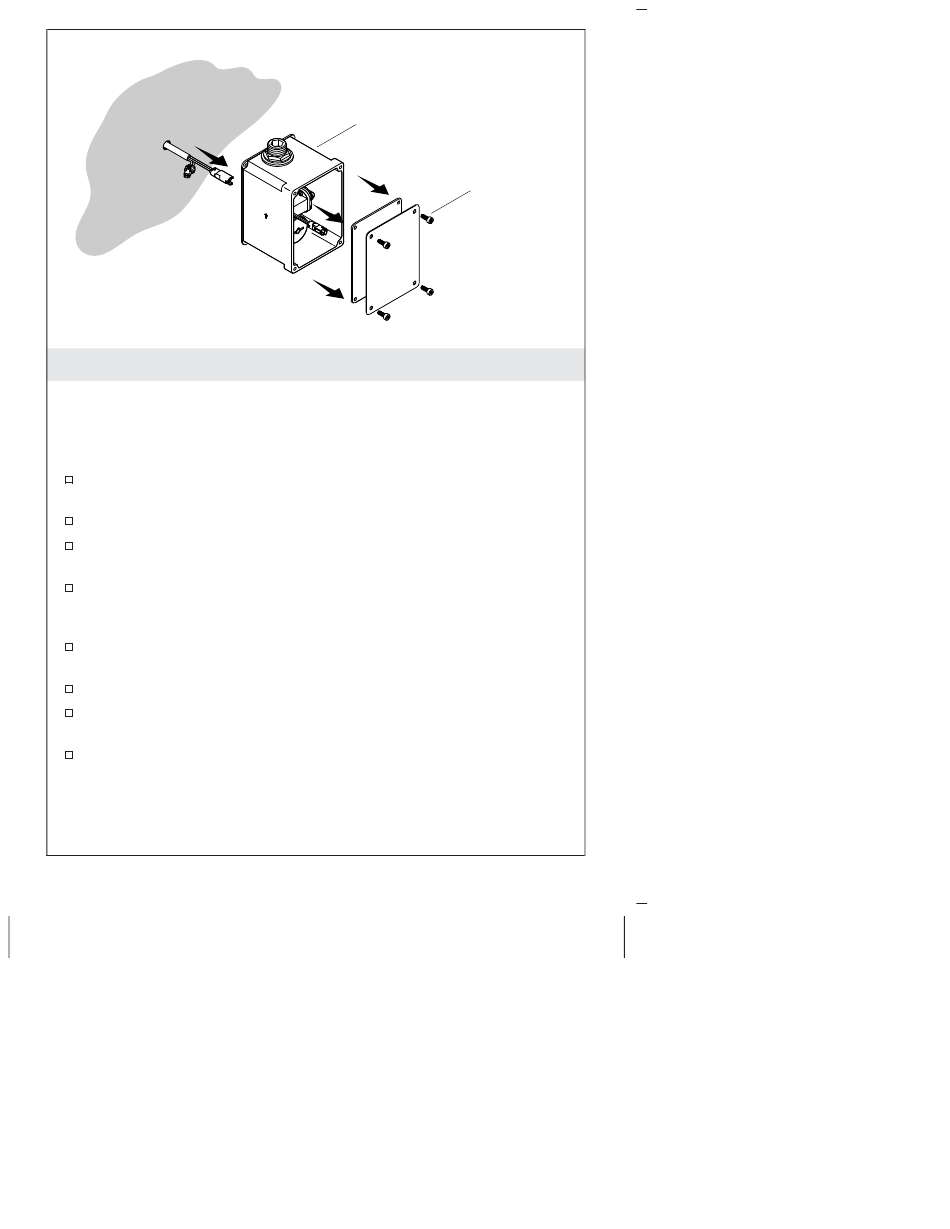

6. Poser le boîtier de commande
NOTA: Placer le boîtier du capteur sous le comptoir, entre le
coude-applique et le robinet d'arrêt de l'arrivée d'eau.
NOTA: Ne pas encore raccorder le câblage du boîtier de
commande.
Percer un trou de 1/2" (13 mm) à l'emplacement du boîtier de
commande.
Tirer le câble du capteur à travers le trou.
Retirer le couvercle du boîtier de commande. Conserver les vis et
le couvercle.
Marquer l'emplacement des trous de vis en se servant du boîtier
de commande comme gabarit. S'assurer que le trou de passage
du câble dans le mur est couvert par le boîtier.
Poser les chevilles d'ancrage appropriées (non fournies) aux
emplacements marqués.
Tirer les fils par l'arrière de la vanne et du boîtier de commande.
Attacher le boîtier de commande sur le mur avec deux vis (non
fournies).
Raccorder les fils de l'électrovanne (rouge et vert).
1207552-2-B
Boîtier de contrôle
Français-9
Vis
