Connecteur panneau système (10-1 pin F_PANEL)
Ce connecteur est compatible avec plusieurs fonctions intégrées au châssis.

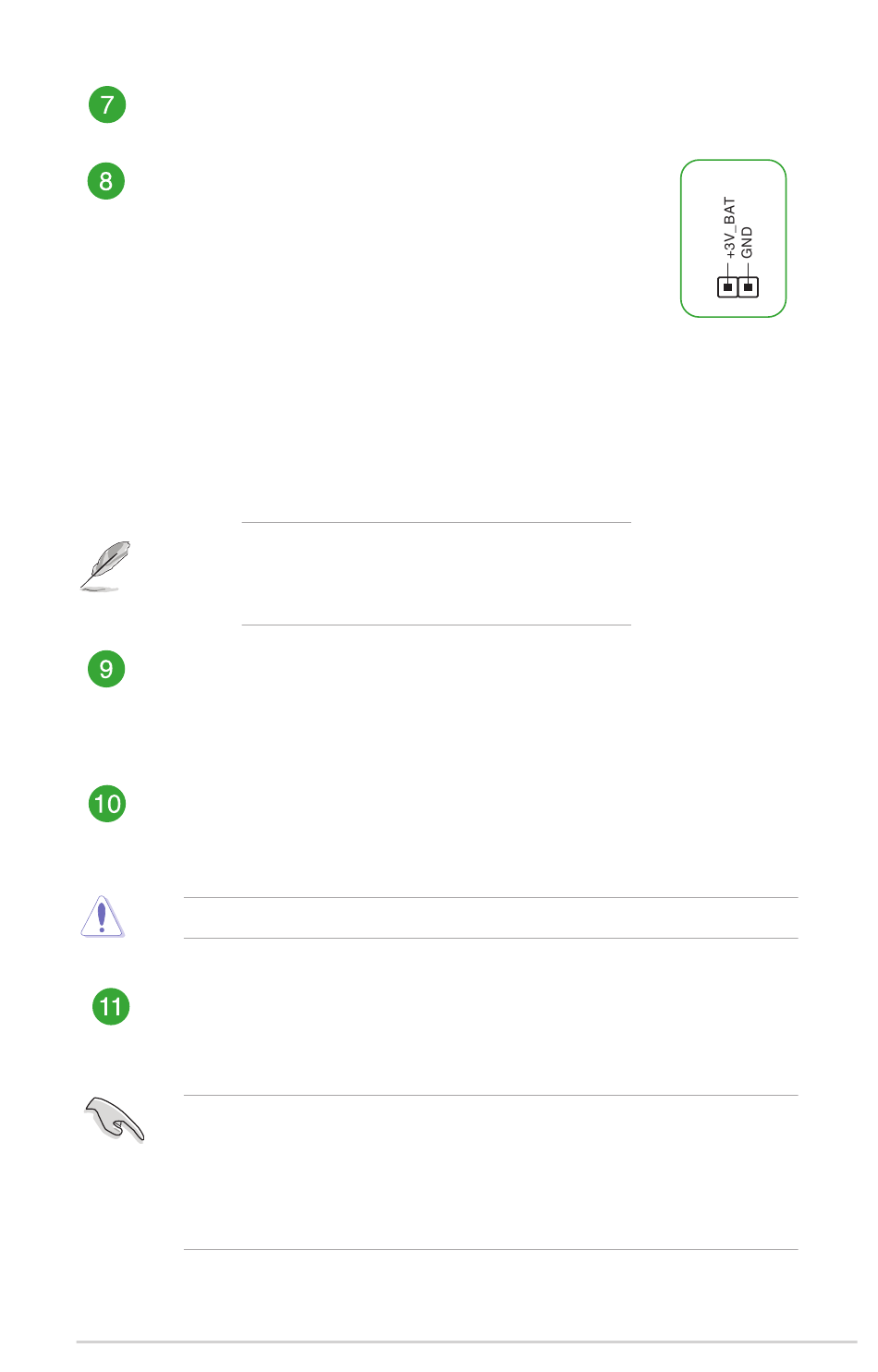

Cavalier Clear CMOS (2-pin CLRTC)
Ce connecteur permet d'effacer la mémoire CMOS RTC des
paramètres système tels que la date, l'heure et les mots de passe.
Pour effacer la mémoire RTC :
1.
Éteignez l'ordinateur et débranchez le cordon
d'alimentation.
2.
Utilisez un objet métallique tel qu'un tournevis pour court-
circuiter les deux broches.
3.
Branchez le cordon d'alimentation et démarrez l'ordinateur.
4.
Maintenez la touche <Suppr.> du clavier enfoncée lors du
démarrage et entrez dans le BIOS pour saisir à nouveau les
données.
Connecteur USB 3.1 Gen 1 (20-1 pin USB3_12)
Ce connecteur est dédié à la connexion de ports USB 3.1 Gen 1 supplémentaires. Ils sont
conformes à la norme USB 3.1 Gen 1 qui peut supporter un débit allant jusqu'à 5 Gb/s. Si le
panneau avant de votre châssis intègre un port USB 3.1 Gen 1, vous pouvez utiliser ce port
pour brancher un périphérique USB 2.0.
Connecteurs USB 2.0 (10-1 pin USB34, USB56)
Ces connecteurs sont réservés à des ports USB 2.0. Connectez le câble du module USB à
l'un de ces connecteurs, puis installez le module dans un slot à l'arrière du châssis. Ces ports
sont conformes à la norme USB 2.0 qui peut supporter un débit de 480 Mb/s.
Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la carte mère !
Connecteur pour port audio en façade (10-1 pin AAFP)
Ce connecteur est prévu pour un module E/S audio de panneau avant monté sur châssis
qui prend en charge la norme HD Audio ou l'ancienne norme audio AC`97. Branchez le
câble du module E/S audio en façade à ce connecteur.
•
Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénéficier
d'un son de qualité HD.
•
Si vous souhaitez connecter un module High-Definition Audio en façade via ce connecteur,
assurez-vous que l'élément Front Panel Type du BIOS soit réglé sur [HD Audio]. Si vous
souhaitez connecter un module audio de panneau avant AC'97 à ce connecteur, réglez
l'élément sur [AC97].Par défaut, ce connecteur est défini sur [HD Audio].
ASUS PRIME A320M-R
Si les instructions ci-dessus ne permettent pas d'effacer la
mémoire RTC, retirez la pile intégrée et court-circuitez à
nouveau les deux broches pour effacer les données de la
RAM RTC CMOS. Puis, réinstallez la pile.
CLRTC
PIN 1
1-3
