5 Mise en place / Pose
5.5 Installation du groupe motopompe
1

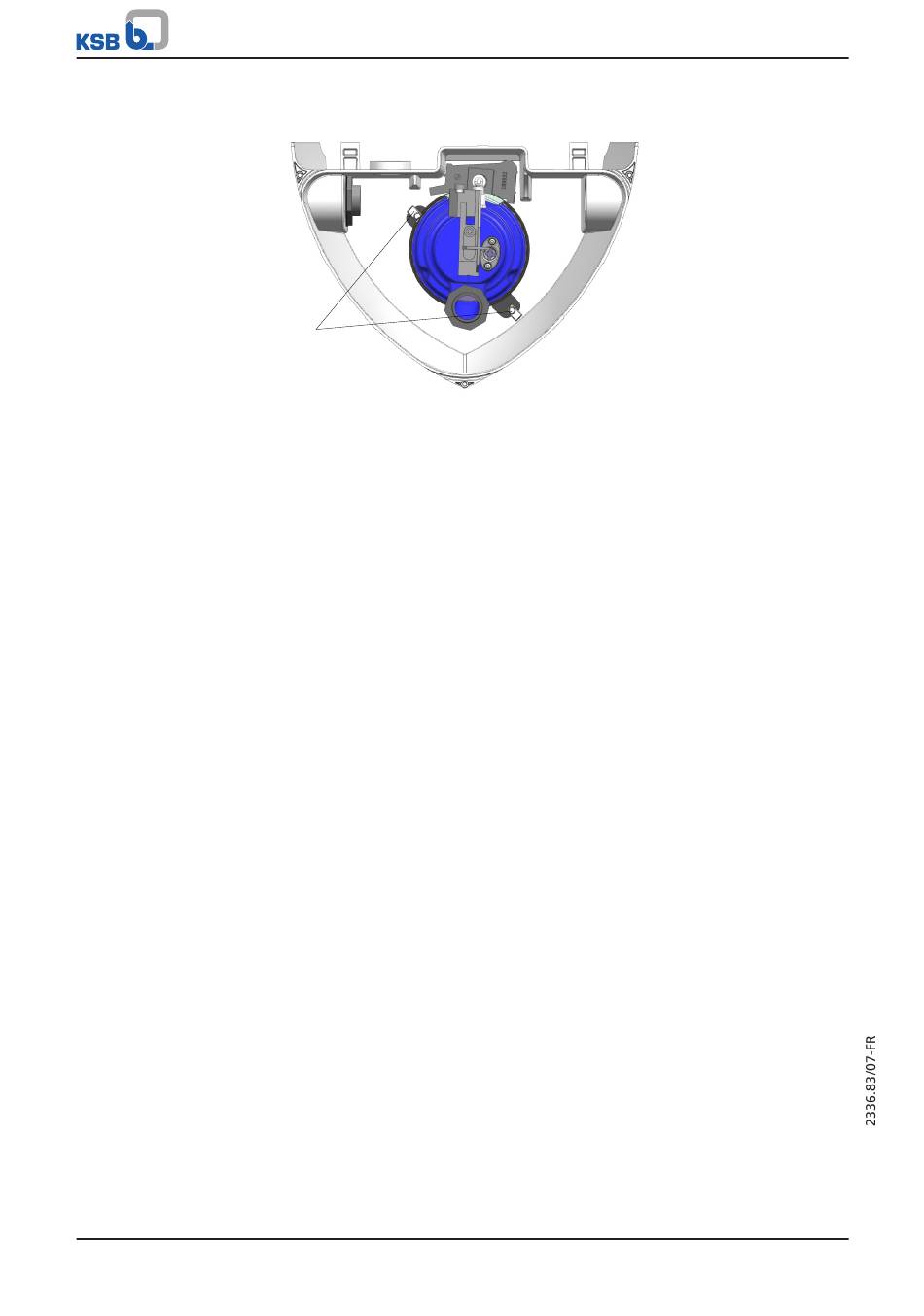

Ill. 5: Mise en place des dispositifs de blocage dans les supports de blocage
ü Le réservoir collecteur est en position horizontale.
1. Mettre en place les dispositifs de blocage du groupe motopompe dans les
supports de blocage (1) du réservoir collecteur.
Réalisation du passage de câble électrique
ü Le réservoir collecteur est en position horizontale.
1. Chasser le bouchon prémonté 916.1 du manchon.
2. Faire passer la fiche mâle avec le câble d'alimentation à l'extérieur à travers
l'ouverture au dos du réservoir collecteur. La longueur du câble d'alimentation
dans le réservoir collecteur doit être aussi courte que possible.
3. Glisser le bouchon fendu sur le câble d'alimentation en utilisant un lubrifiant de
montage et le pousser de l'extérieur dans le manchon du réservoir collecteur. La
fente doit être positionnée en haut.
4. Fixer le câble d'alimentation au dos du réservoir collecteur à l'aide du support
de câble autocollant 81-73.
