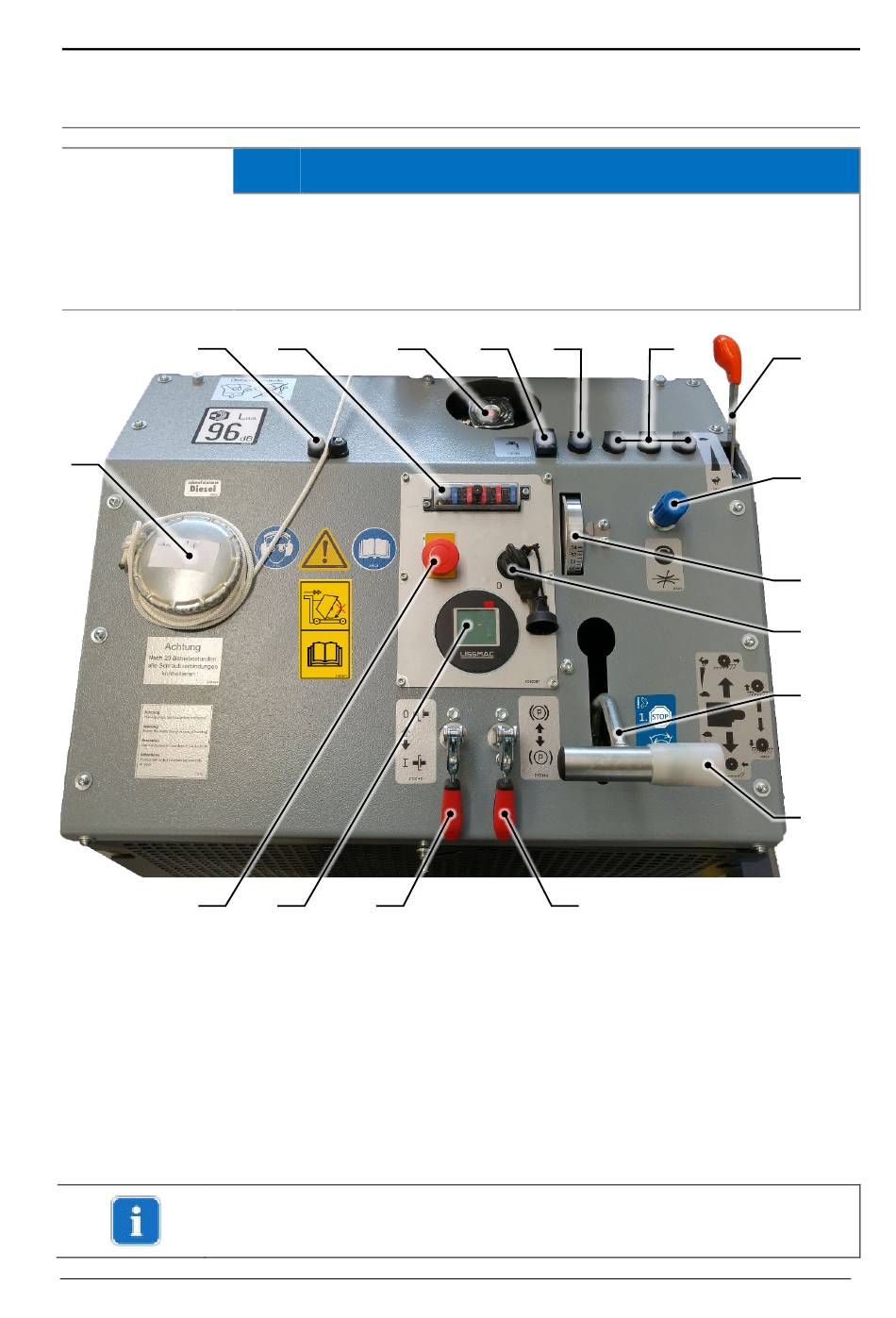

6. PANNEAU DE COMMANDE DE LA SCIE A SOL
17
16
15
N° 1
Disjoncteur
N° 2
Réservoir du liquide caloporteur
N° 3
Marche / arrêt pompe à eau
N° 4
Prise pour pompe à eau (12 V, max. 15 A)
N° 5
Raccordement électrique DC 12 V (max. 10 A)
N° 6
Levier de réglage du régime moteur
N° 7
Réducteur de vitesse
N° 8
Indicateur de la profondeur de coupe
36/108
REMARQUE
Exploitation de la machine
Avant de démarrer la scie à sol, vous devez vous familiariser avec son utilisation.
Le personnel intervenant sur la machine doit, avant d'entamer le travail, lire le manuel
d'utilisation et notamment la section « Consignes de sécurité ».
1
2
14
13
L'arrêt d'urgence est un dispositif qui ne doit pas servir à arrêter la machine.
Pour l'arrêt de la machine, utilisez la clé de contact.
3
4
12
N° 9
Clé de contact
N° 10
Levier de réglage du sens de fonctionnement
N° 11
Levier de réglage pour hauteur de la lame de scie
N° 12
Marche / arrêt du frein de stationnement
N° 13
Embrayage de transmission
N° 14
Écran multifonction
N° 15
Arrêt d'urgence
N° 16
Bouchon du réservoir
N° 17
Bloc de serrage pour jauge
5
6
7
8
9
10
11
