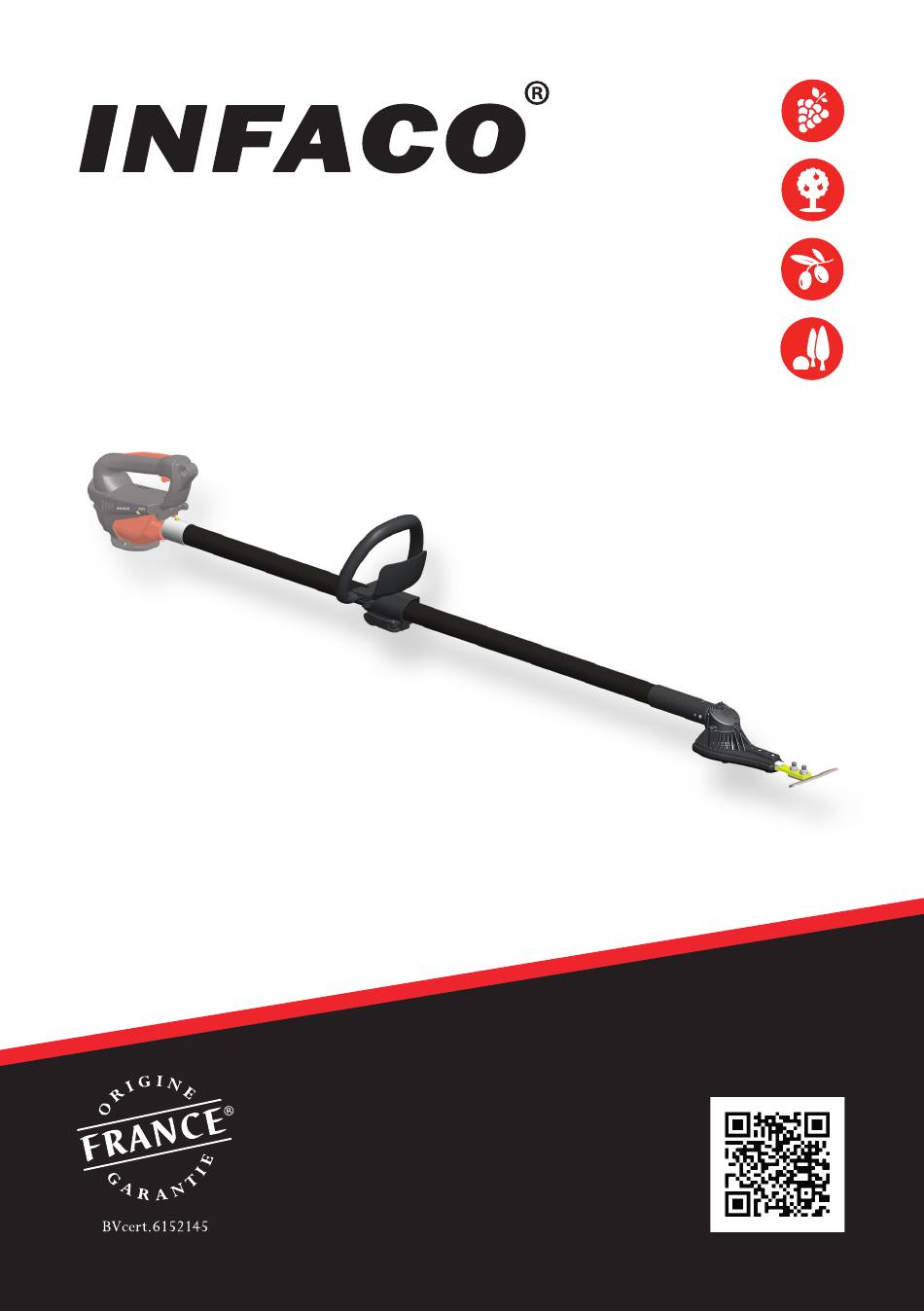

- Page 1 PS1P3 Sarcleuse Notice originale d’utilisation...
- Page 2 sommaire PW3, une poignée multifonctions Outils compatibles Précautions avant emploi Équipement de protection individuelle Protection de l’environnement Vue générale du produit Caractéristiques Batteries compatibles Guide d’utilisation Utilisation de la machine Réglage du jeu des outils Précautions d’utilisation et sécurité Entretien et maintenance Instruction de sécurité...
- Page 3 + THD600P3 + THD700P3 + PWP36RB Outils sur perche + PW930P3 + PW930P3 + PW930P3 + PW930P3 SC160P3 + TR9 + THD600P3 + THD700P3 + PB100P3 (binage) PB150P3 (binage) PB220P3 (binage) EP1700P3 PN370P3 (balayage) PS1P3 (sarclage) EC1700P3 V5000P3EF V5000P3ET V5000P3AF V5000P3AT...
- Page 4 Tête de scie, capacité de coupe max. Ø100mm. PW930p3 Rallonge carbone, longueur 930mm. Pw1830p3 Rallonge carbone, longueur 1830mm. PWT1650p3 Rallonge carbone, longueur 1650mm. Ps1p3 Perche Fixe de Sarclage 1480mm. PB100P3 Perche Fixe de binage 1430mm Fraise Ø100mm. PB150P3 Perche Fixe de binage 1430mm Fraise Ø150mm. PB220P3 Perche Fixe de binage 1430mm Fraise Ø200mm.
- Page 5 Pour l’élimination des déchets, respecter les prescriptions nationales spécifiques. > Les outils électriques ne doivent pas être jetés à la poubelle. > Le dispositif, les accessoires et l’emballage doivent être mis au recyclage. > Demander au revendeur agréé INFACO les informations d’actualité concernant l’élimination éco-compatible des déchets.

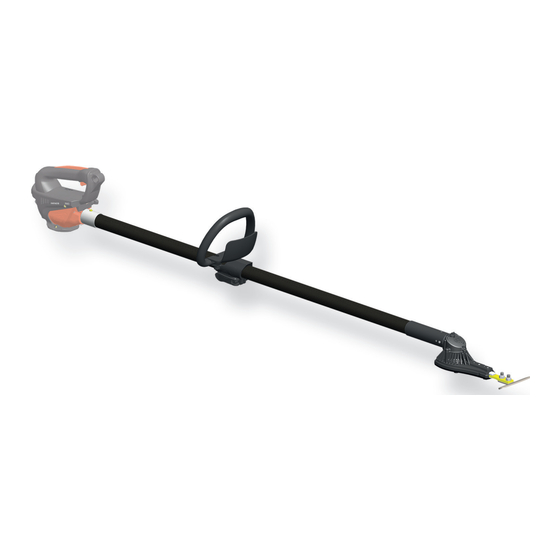

- Page 6 Vue générale du produit PS1P3 Notice Contenu du carton SD200 SR120 1 Poignée arceau Tête de sarclage Outils Porte outil PS1P3 Caractéristiques Référence PS1P3 Alimentation nominale 48VCC Puissance max 1100W Poids 2000g Longueur 1480mm x 215 mm x 230mm Vitesse 1600 allers/retours (min) Ces caractéristiques sont données à...
- Page 7 Batteries compatibles Batterie 820Wh L850B Compatibilité câble L856CC Batterie 120Wh 831B Compatibilité câble 825S Batterie 500Wh L810B Compatibilité câble PW225S Batterie 150Wh 731B Compatibilité câble PW225S (nécessite le changement de fusible par 539F20).
- Page 8 Utiliser uniquement des batteries de la marque INFACO avec une tension d’alimentation 48 Volts. Toute utilisation avec une batterie autre que les batteries INFACO peut entrainer des dommages. Aucune garantie ne sera consentie sur la poignée motorisée en cas d’utilisation de batteries autres que celles fabriquées par la société INFACO.
- Page 9 Conseils d’utilisation Outil de travail d’une largeur de 100 mm qui per- met d’effectuer le désherbage localisé de petites herbes SD100 Outil de travail d’une largeur de 150 mm qui per- met d’effectuer le désherbage de petites herbes. SD200 Outil de travail d’un diamètre 120 mm qui permet d’effectuer le désherbage de petites herbes en avançant et en reculant.
- Page 10 Utilisation de la machine > Débrancher le câble d’alimentation > Monter l’outils sur la poignée, enfoncer jusqu’à la butée > Serrer le papillon...
- Page 11 > Brancher le câble d’alimentation > Brancher la batterie > Premier démarrage & Sortie du mode veille 2 appuis courts sur la gâchette ON > Mise en marche > Arrêt Appuis sur la gâchette ON Relâchez la gâchette OFF...
- Page 12 Réglage du jeu des outils Débrancher impérativement la machine. Vérifi er le sérrage en exerceant une force alternative. Pas de mouvement JEU OK Présence de mouvements REGLER LE JEU...
- Page 13 Précautions d’utilisation et sécurité L’outil est équipée d’un dispositif électronique de protection. Dès que l’outil se bloque sous l’infl uence d’une trop grande résistance, le dispositif électronique stoppe le moteur. Redémarrer l’outil : voir le paragraphe «Guide d’utilisation». Nous conseillons également de garder l’emballage de protection de loutil pour un éventuel retour en SAV à...
- Page 14 Entretien et maintenance Toutes les opérations d’entretien ou de maintenance doivent être effectuées, outil débranché de toutes sources d’énergie. Adapter ces fréquences d’entretien en fonction de votre sollicitation de l’outil. Utilisation occasionnelle, espacer les intervalles. Utilisation intensive, rapprocher les intervalles. Contrôle visuel de l’état Machine complète Nettoyage...
- Page 15 Changement d’outils Pour tout changement d’outils, veuillez débrancher le câble d’alimentation de la machine...
- Page 16 Graissage Toujours débrancher votre outil de la batterie. Enlever les vis avant graissage et les remettre après graissage.
- Page 17 Affûtage de la lame Si vous n’avez aucune expérience concernant l’affûtage de lames, il est fortement conseillé de demander l’assistance de votre revendeur qui est habilité à affûter la lame de votre Sarcleuse. Matériel préconisé : Affûteuse A48V3 Positionnez l’affûteuse sur la lame en respectant l’angle d’affutage existant. Exercer un mouvement de va et vient sur la lame afi n d’enlever toutes traces d’usure.
- Page 18 Instruction de sécurité ATTENTION. Afin de réduire le risque de décharge électrique, de blessures et d’incendie lors de l’utilisation d’outils électriques, observez les mesures de sécurité fondamentales ci- dessous. Lisez et observez ces instructions avant d’utiliser l’outil et conservez ces instructions de sécurité...
- Page 19 La réparation ou le remplacement pendant la période de garantie ne donnent pas droit au prolongement ou renouvellement de la garantie initiale. Nous conseillons vivement aux utilisateurs de matériel INFACO en cas de panne, de se mettre en relation avec le revendeur vous ayant vendu l’outil.
- Page 20 Conseils Maintenez de l’ordre dans votre domaine de travail. Le désordre dans le domaine de travail augmente le risque d’accident. Tenez compte de l’environnement du domaine de travail. N’exposez pas les outils électriques à la pluie. N’utilisez pas d’outils électriques dans un environnement humide ou mouillé.
- Page 21 Dépannage Perturbations Causes Solutions Mauvais travail de l’outil Défaut d’affutage Affuter la lame ou la remplacer Casse lame de travail Usure Remplacer la lame Manque de graisse dans le système Graisser la tête de l’outil Vibrations anormales lors de l’utilisation Usure du système de guidage Contacter votre revendeur Bruit dans la perche...
- Page 23 à retourner à infaco Pour obtenir la validité de la garantie, EFFECTUER IMMEDIATEMENT EN LIGNE SUR : www.infaco.com, DÈS L’ACHAT DE L’OUTIL, votre déclaration de garantie ou retourner la présente fiche dûment complétée en LETTRES CAPITALES. Nom > ............Prénom > ..........
- Page 24 N° de série revendeur à conserver par le revendeur pour fichier clients INFACO INFACO S.A.S. Bois de Roziès 81140 CAHUZAC-SUR VERE France...
- Page 25 S.A.V INFACO S.A.S. Bois de Roziès 81140 CAHUZAC-SUR VERE France Tél : (+33) 05 63 33 91 49 - Fax : (+33) 05 63 33 95 57 Mail : electrocoup@infaco.fr Vidéos techniques disponibles sur le site internet : www.infaco.com...
- Page 26 2005/88/EC (order of 22 may 2006). La personne autorisée à constituer le dossier technique au sein d’INFACO est M. ALVAREZ Grégory. The person authorized to compile the technical file within the company INFACO is Mr. Gregory ALVAREZ. POWERCOUP PW3 - PS1P3 Niveau de pression acoustique pondéré...
- Page 28 . i n f a c o . c o m FR - Manuel d’utilisation - Sarcleuse PS1P3 NOTPS1P3_FR...
