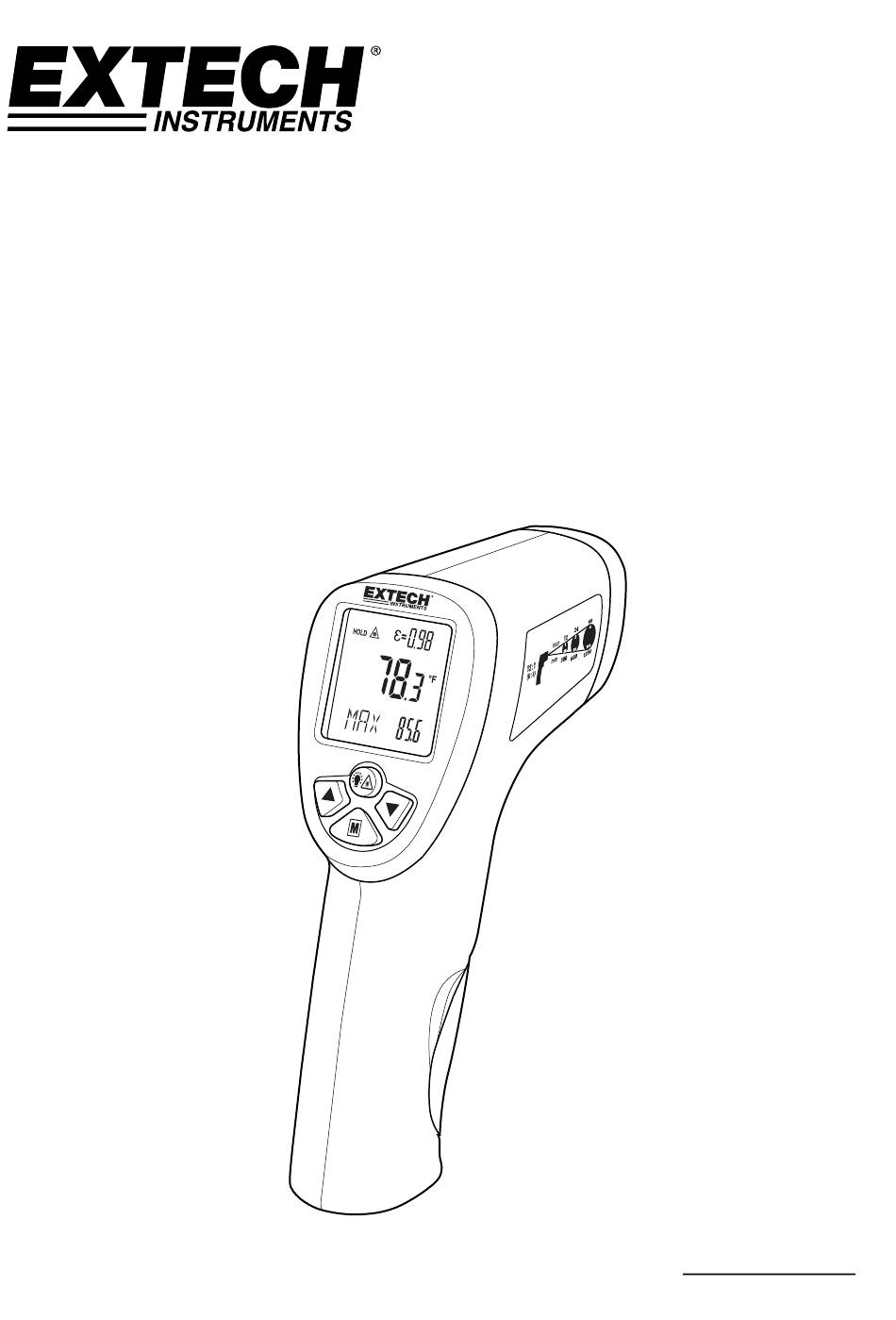

- Page 1 Manuel utilisation ’ Thermomètre Infrarouge (IR) Avec pointeur laser et alarmes de forte/faible température Modèle IR270 ’ ’ www.extech.com Manuels d utilisation disponibles en d autres langues sur notre site Web...
-
Page 2: Présentation
Présentation Merci d’avoir choisi le thermomètre IR IR270 d’Extech. Le IR270 effectue des prises de température de surface sans contact (infra‐rouge), et comprend un pointeur laser pour un ciblage facile. Le thermomètre se met sous tension et commence à scanner les températures de la surface dès que vous appuyez sur la gâchette. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, il peut être utilisé pendant de nombreuses années en toute fiabilité. Veuillez consulter notre site Web (www.extech.com) afin de prendre connaissance de la dernière version et des traductions du présent manuel d’utilisation et pour prendre contact avec notre service client. Caractéristiques Permet de mesurer sans contact des températures de surfaces pouvant atteindre 650 °C (1202 °F) Sélection automatique de gamme Rapport distance/cible de l’ordre de 12:1 (champ de visée) Ciblage avec pointeur laser Maintien des données automatique sur simple relâchement de la gâchette Alarmes de forte/faible température Affichages des températures maximale, minimale, moyenne et du différentiel Enregistreur de données avec mémoire de 20 Émissivité sélectionnable Rétroéclairage de l’affichage Sélection des unités de mesure de la température (°C/°F) Indication de l’état de charge de la pile Sécurité Symboles de sécurité internationaux Ce symbole jouxtant un autre symbole ou une autre borne indique que l’utilisateur doit consulter le manuel pour obtenir de plus amples informations. Avertissements Ne dirigez pas le laser (directement ou indirectement) vers les yeux d’une personne ou d’un animal ... -
Page 3: Description De L'appareil
9. Compartiment de la pile (9 V) Description de l'écran ’ 1. Mode de scan pour la prise de mesures. L icône clignote lorsque vous appuyez sur la gâchette. La valeur affichée représente la température de la surface scannée 2. Mode maintien des données. La valeur affichée est maintenue une fois que vous relâchez la gâchette 3. Affichage primaire. Lecture de la température de surface 4. Mode enregistreur de données ’ MIN, 5. Icônes du mode d affichage secondaire (EMS, MAX, DIF, AVG, HAL, LAL) ’ 6. Valeur de l affichage secondaire 7. Icône du niveau de charge de la pile. Clignote lorsque le voltage de la pile est à un niveau critique. 8. Unités de température (sélectionnables) 9. Émissivité. Sélectionnable de 0,10~1,00 10. Icône du pointeur laser. Apparaît lorsque le laser est activé IR270‐fr‐FR_V1.0 12/17 ... -
Page 4: Fonctionnement
Modes par défaut du pointeur laser et du rétroéclairage de l écran LCD ’ Appuyez sur le bouton M ou appuyez sur/relâchez la gâchette pour mettre le thermomètre sous tension. À présent, appuyez puis relâchez le bouton pour faire défiler les réglages par défaut suivants : Laser activé (ON)/rétroéclairage désactivé (OFF) Laser activé (ON)/rétroéclairage activé (ON) Laser désactivé (OFF)/rétroéclairage désactivé (OFF) Laser désactivé (OFF)/rétroéclairage activé (ON) Lorsque vous activez le laser, l’icône du laser apparaît en haut à gauche. Pour utiliser le laser, appuyez et maintenez la pression sur la gâchette, et positionnez le laser à environ un demi pouce (1,27 cm) au‐dessus du point de test. Sélection de l'unité de mesure de la température (°C ou °F) Lorsque le thermomètre est allumé, appuyez longuement sur le bouton M pour ’ changer d unité de ’ température. L écran émet un bip et bascule entre °C et °F. IR270‐fr‐FR_V1.0 12/17 ... -
Page 5: Rapport Distance/Cible (Champ De Visée)
Il est nécessaire de garantir que la taille de la cible soit supérieure à la taille du point. Plus la cible est petite, plus la distance de mesure est proche. Prises de mesures : facteurs à prendre en compte 1. L’objet testé doit être plus grand que la taille du point (cible) (veuillez vous référer à la section Champ de visée ci‐dessus). 2. Retirez tout gel, huile, saleté, etc., de la surface avant d’effectuer des prises de mesures. 3. Si la surface d’un objet est très réfléchissante, appliquez‐y du ruban de masquage ou de la peinture noire mat avant de prendre les mesures. 4. L’appareil est susceptible de ne pas prendre des mesures précises sur des surfaces transparentes telles que du verre. 5. La vapeur, la poussière, la fumée, etc. sont autant de facteurs susceptibles de fausser des mesures. 6. Le thermomètre compense les écarts de température ambiante, mais cela peut prendre jusqu’à 30 minutes pour que le thermomètre s’adapte à des changements importants de température ambiante. 7. Pour trouver un point chaud, positionnez le thermomètre à l’extérieur de la zone scannée (dans un mouvement de haut en bas) jusqu’à ce que le point soit localisé. Modes d affichage secondaire ’ La zone d’affichage secondaire se situe en bas de l’écran LCD du thermomètre. Vous pouvez naviguer entre les modes d’affichage secondaire simplement en appuyant brièvement sur le bouton MODE (M) en état activé ou désactivé. L’icône du mode apparaît en bas à gauche, et sa valeur associée apparaît en bas à droite (à l’exception de l’émissivité ; sa valeur apparaît en haut à droite). Utilisez les boutons fléchés pour modifier un réglage le cas échéant. Veuillez vous référer aux sections ci‐dessous pour de plus amples informations concernant chaque mode. Pour de meilleurs résultats, appuyez puis relâchez la gâchette pour mettre le thermomètre sous tension, utilisez le bouton M pour sélectionner le mode souhaité, puis appuyez sur la gâchette pour commencer la prise de mesures avec le mode souhaité désormais actif. IR270‐fr‐FR_V1.0 12/17 ... - Page 6 Valeur moyenne (AVG) Utilisez le bouton M pour passer au paramètre AVG, puis appuyez et maintenez la pression sur la gâchette pour commencer à scanner les températures de la surface. La valeur en bas à droite représente la moyenne de l’ensemble des valeurs enregistrées au cours du scan de mesures actuel. Lorsque vous appuyez sur M en état désactivé, la valeur affichée en bas à droite correspond à la moyenne de l’ensemble des valeurs enregistrées au cours du dernier scan de mesures effectué. Alarme de limite de forte température (HAL) Utilisez le bouton M pour passer au paramètre HAL. Utilisez les boutons fléchés pour régler l’alarme de limite de forte température. Pendant la prise de mesures, le thermomètre émet un bip lorsque la valeur affichée est supérieure au réglage de l’alarme de forte température. Si le rétroéclairage est activé, la couleur du rétroéclairage passe au rouge en état d’alarme de forte température. Alarme de limite de faible température (LAL) Utilisez le bouton M pour passer au paramètre LAL. Utilisez les boutons fléchés pour régler l’alarme de limite de faible température. Pendant la prise de mesures, le thermomètre émet un bip lorsque la valeur affichée est inférieure au réglage de l’alarme de faible température. Si le rétroéclairage est activé, la couleur du rétroéclairage passe au bleu en état d’alarme de faible température. Mémoire de l enregistreur de données (LOG) ’ Le thermomètre possède vingt emplacements de mémoire (1~20) où sont stockées les valeurs de température. IR270‐fr‐FR_V1.0 12/17 ...
-
Page 7: Émissivité : Facteurs À Prendre En Compte
0,92 à 0,96 Laque 0,80 à 0,95 Eau 0,92 à 0,96 Laque (mat) 0,97 Glace 0,96 à 0,98 Caoutchouc (noir) 0,94 Neige 0,83 Plastique 0,85 à 0,95 Verre 0,90 à 0,95 Bois 0,90 Céramique 0,90 à 0,94 Papier 0,70 à 0,94 Marbre 0,94 Oxydes de chrome 0,81 Plâtre 0,80 à 0,90 Oxydes de cuivre 0,78 Mortier 0,89 à 0,91 Oxydes de fer 0,78 à 0,82 Brique 0,93 à 0,96 Tissus 0,90 IR270‐fr‐FR_V1.0 12/17 ... -
Page 8: Entretien
Entretien Nettoyage Utilisez de l’air comprimé pour évacuer la poussière et toutes autres particules des lentilles du thermomètre, puis nettoyez le produit avec précautions à l’aide d’un tampon en coton humide (eau propre). Nettoyez le boîtier du thermomètre à l’aide d’un chiffon doux et humide. N’utilisez pas de solvants ou d’abrasifs. N’immergez pas l’IR270 dans l’eau ou dans tout autre liquide. Dépannage Symptôme Problème Action Icône d’affichage « HI » Dépassement de la température Sélectionnez une cible comprise dans cible la plage de mesures L’icône de la pile clignote Faible niveau de charge de la pile Remplacez la pile Écran d’affichage flou ou Faible niveau de charge de la pile Remplacez la pile « trouble » Le pointeur laser Laser défectueux Rapportez le thermomètre pour n’apparaît pas lorsqu’il est réparation activé Remplacement de la pile Lorsque l’icône de la pile clignote, ou lorsque le thermomètre ne s’allume pas, remplacez la pile. Le compartiment de la pile se situe dans la poignée du thermomètre. Le couvercle du compartiment de la pile se situe juste sous la gâchette. Détachez le couvercle du compartiment (en partant du haut du compartiment) pour ouvrir le compartiment. Remplacez la pile de 9 V en respectant la polarité, puis fermez le compartiment de la pile avant d’utiliser le thermomètre. Ne mettez jamais au rebut les piles usagées ou les piles rechargeables avec les ordures ménagères. En tant que consommateurs, les utilisateurs sont légalement tenus de ramener les piles ... -
Page 9: Spécifications Relatives Au Thermomètre Infrarouge
± 0,5 % rdg ou ± 1 °C (1,8 °F) ; quel que soit le plus important Spécifications générales Écran LCD avec rétroéclairage et voyants ’ Descriptif de l écran multifonctions Temps de réponse 150 ms Voyant hors de portée « HI » pour le dépassement de la gamme ’ 0 °C~50 °C (32 °F~122 °F) Température d utilisation Humidité relative de fonctionnement 10~90 % HR Température de rangement ‐10 °C~60 °C (14 °F~140 °F) Humidité relative de rangement 80 % HR maximum Alimentation électrique Une pile de 9 V Arrêt automatique ’ Au bout d env. 7 secondes de relâchement de la gâchette Poids 150 g (5,3 oz.) Dimensions ” 180 x 107 x 40 mm (7,1 x 4,2 x 1,6 ) Copyright 2017 FLIR Systems, Inc. © Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit www.extech.com IR270‐fr‐FR_V1.0 12/17 ...
