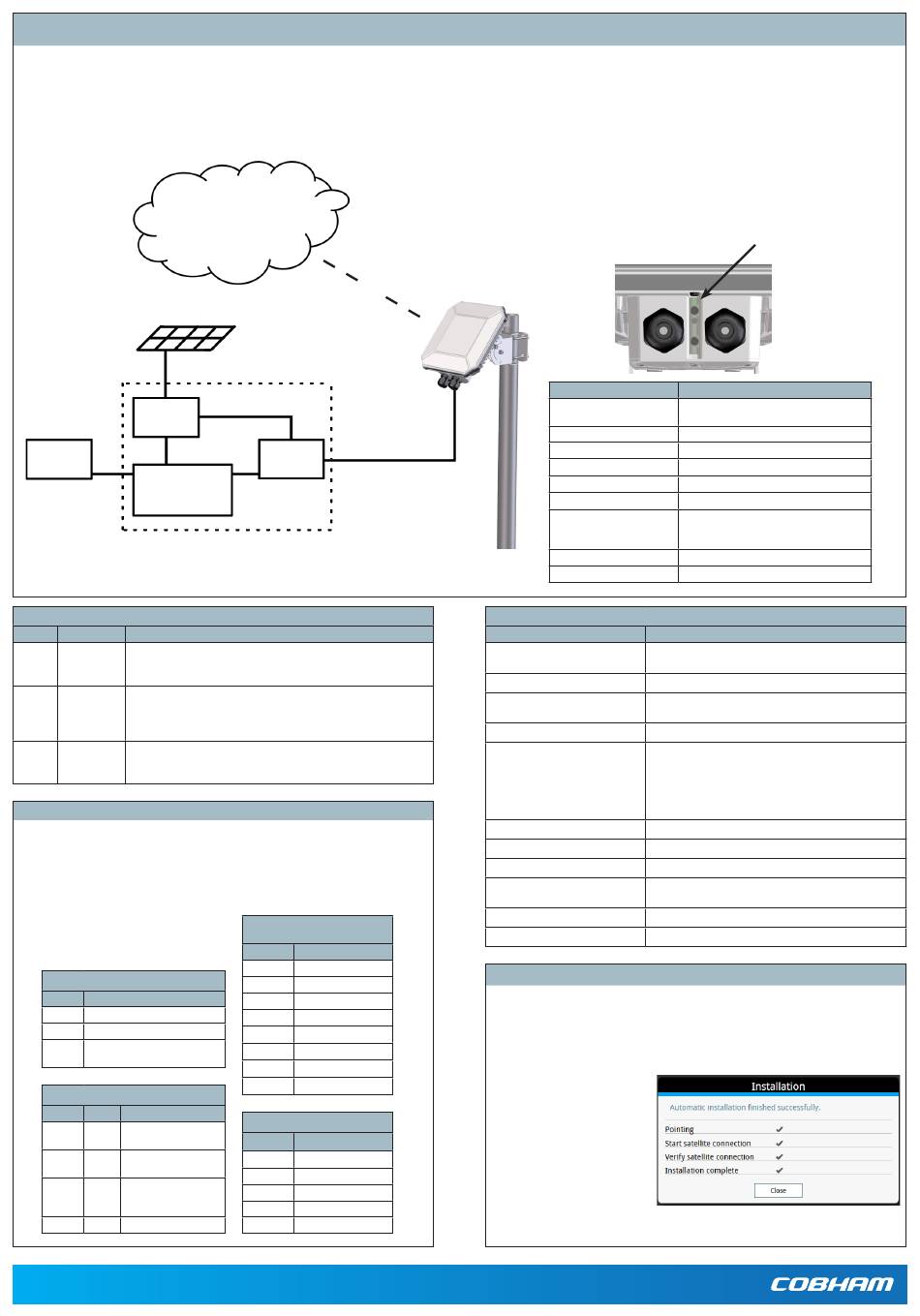

Exemple de configuration système
Panneau solaire
Batterie
Sonde
Équipement intérieur
M2M
Remarque : ce schéma est fourni à titre d'exemple.
Votre configuration peut employer d'autres types d'équipements.
Exigences relatives aux câbles
Nombre Câble
Caractéristiques requises
1
Câble
Fil de cuivre de 1,5 mm
d'alimentation
105 °C ; longueur de câble max. : 12 mètres pour un fonctionnement à 12 V,
CC
200 mètres pour un fonctionnement à 24 V.
2
Câble LAN
Câble : Ethernet min. de type Cat 5, connecteur en cuivre massif,
STP. Longueur max. : 100 m ; température nominale : 95 °C.
Source d'alimentation PoE conformément à PoE+ IEEE 802.3at
type 2, classe 4.
3
Câbles E/S
0,2 mm
à 0,5 mm
2
Utiliser un câble blindé au niveau de l'entrée si le courant
d'entrée n'est pas augmenté ou diminué de façon active.
Connecteurs et attribution des broches
IMPORTANT : Vous devez utiliser soit le connecteur X1 ,
soit le X2 pour le LAN, mais pas les deux !
L'EXPLORER 540 est équipé des connecteurs/bornes suivant(e)s :
• X1 : LAN/PoE, bornes à ressort
• X2 : LAN/PoE, connecteur RJ-45
• X3 : carte SIM
• X4 : entrée CC, bornes à vis
• X5 : E/S, bornes à ressort
• X6 : USB, micro connecteur B
• X7 : châssis GND, borne à vis
Connecteur d'alimentation CC (X4)
Broche
Signal
1
DCIN+
2
DCIN-
3
GND (facultatif, pour la connexion
d'un blindage)
Connecteur E/S (X5)
Broche
Signal
Détails
1
GPI
Entrée activée à la
demande
2
GPO
Sortie opérationnelle
du terminal
3
GPIO
Contrôle/statut à
distance M2M,
entrée/sortie
4
GND
Prise de terre
98-150247-C
www.cobham.com/satcom
Internet
Service BGAN M2M
par satellite
Équipement intérieur
Ethernet avec PoE
Injecteur PoE
2
, résistant aux UV ; température nominale :
(26 AWG à 20 AWG), sortie jusqu'à 2 A.
2
Connecteur LAN/PoE
(X1 ou X2)
Broche
Signal
1
TXp
2
TXm
3
RXp
4
POE+
5
POE+
6
RXm
7
POE-
8
POE-
Connecteur USB (X6)
Broche
Signal
1
+5V
2
Dm
3
Dp
4
ID
5
GND
C1D2 :
Cet équipement est uniquement conforme pour une utilisation en Classe I,
Division 2, Groupes A, B et C OU dans des zones non dangereuses.
Cet équipement doit être installé à l'aide des méthodes de câblage requises pour la
Classe I, Division 2 selon le NEC et/ou le CEC.
AVERTISSEMENT – RISQUE D'EXPLOSION – Ne pas brancher ou
débrancher un équipement sauf si le courant a été coupé ou la zone est réputée
non dangereuse.
Remarque : la DEL est désactivée une fois le
processus d'installation achevé et restera éteinte
jusqu'au démarrage d'un nouveau processus
d'installation.
Statut de la DEL
Éteint
Vert clignotant rapidement
Jaune clignotant
Vert clignotant
Vert fixe
Jaune clignotant rapidement
Jaune fixe
Rouge fixe
Bleue clignotante
Caractéristiques techniques
Élément
Spécification
Dimensions
202 x 202 x 65 mm
8,0 x 8,0 x 2,5 pouces
Poids
1,6 kg / 3,5 lb (hors modem cellulaire)
Alimentation électrique PoE
50 à 57 VCC conformément à : PoE+ IEEE 802.3at type 2, classe 4
Alimentation électrique CC
10,5 à 32 V CC
Surtension transitoire
Catégorie de surtension II
Consommation électrique (type)
Économie d'énergie (fonction d'activation Wake on GPIO ou
minuteur) : 0,1 W à 12 V CC / 2,4 W PoE
Économie d'énergie (fonction d'activation Wake on LAN) :
0,9 W à 12 V CC / 2,3W PoE
Mode veille : 1,9 W à 12 V CC / 3,5 W PoE
Transmission : 19 W
Indice de protection
IP66
Température de fonctionnement
-40 à 75 °C (-40 à +55 °C pour les zones dangereuses (C1D2))
Conditions environnementales
Montage extérieur et utilisation dans des environnements difficiles
Altitude max. pour les zones
2 000 m
dangereuses
Humidité relative
95 % d'humidité sans condensation à 40 °C
Degré de pollution
Degré de pollution 2
Vérification et dépannage de l'installation
Si la DEL devient jaune fixe, cela signifie que l'installation a échoué, par exemple parce que le
terminal n'est pas parvenu à détecter un signal BGAN stable ou à vérifier la connexion au réseau.
Si vous connectez un ordinateur localement au terminal, vous pouvez utiliser l'interface Web
intégrée pour suivre la progression de l'installation à l'écran, ainsi que pour consulter les
messages d'avertissement en cas d'échec de l'installation.
1. Connectez votre ordinateur
à l'interface LAN de
l'EXPLORER 540.
2. Ouvrez votre navigateur sur
l'ordinateur connecté.
3. Mettez le terminal sous tension.
4. Accédez à l'interface Web
par l'adresse IP locale
(par défaut 192.168.0.1).
5. Saisissez le nom d'utilisateur :
User et le mot de passe :
<numéro de série du terminal>.
Témoin lumineux (DEL)
Description
Le témoin lumineux a été désactivé ou le sy-
stème est hors tension
Démarrage
Pointage BGAN
Vérification de la connectivité réseau
Système prêt
Arrêt en cours
Avertissement (récupérable par l'utilisateur).
Consulter l'interface Web pour voir le message
d'avertissement.
Erreur. Consulter l'interface Web.
Téléchargement du logiciel vers le terminal
