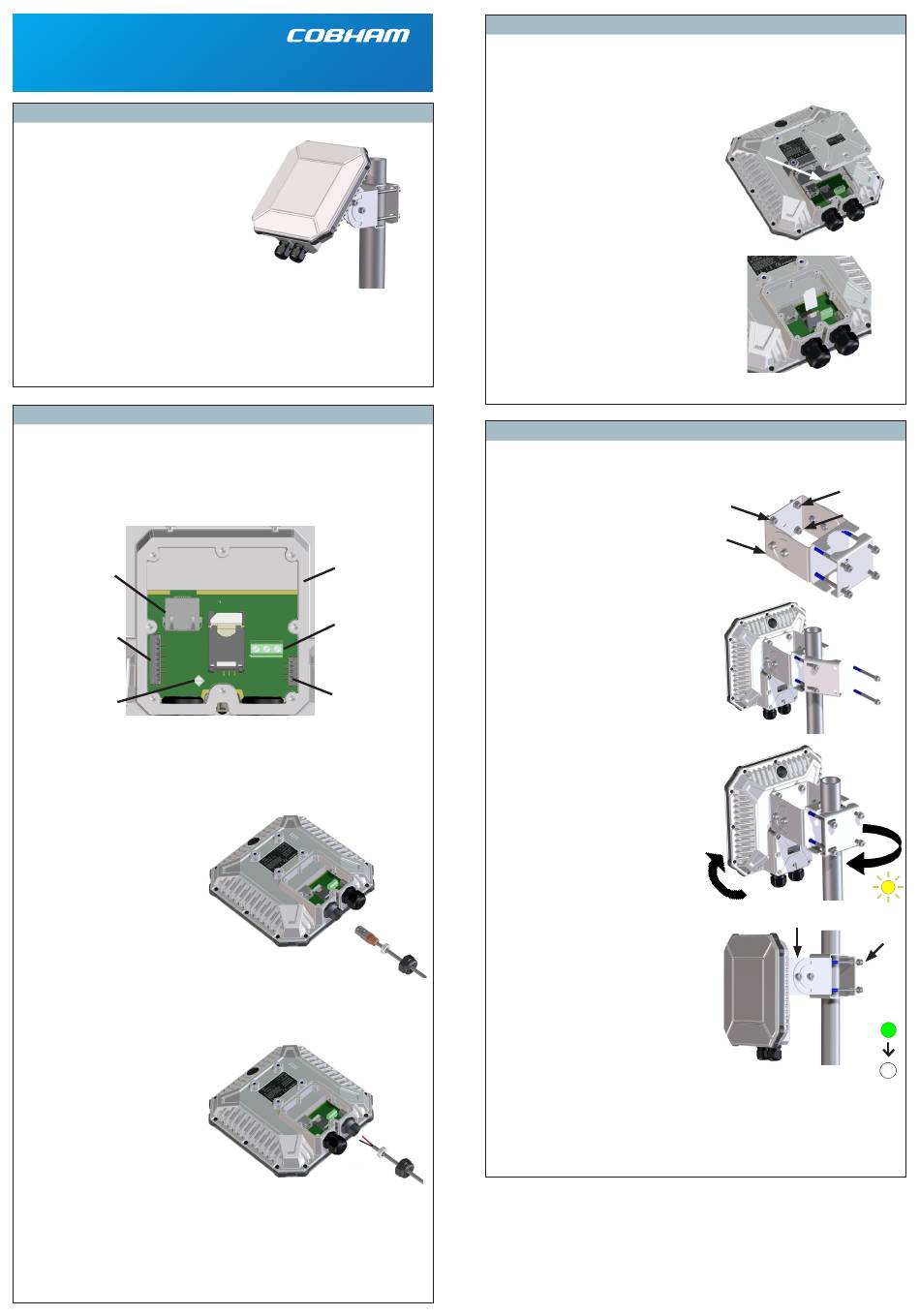

COBHAM EXPLORER 540 Guide D'installation

EXPLORER 540
Guide d'installation
Contenu de la boîte
Les éléments suivants sont inclus dans la boîte :
• Terminal EXPLORER 540
• Kit de montage sur poteau
• 2 raccords de câble homologués ATEX et
1 bouchon borgne
• Embout Torx de taille TX10 (inviolable, à six-
pans de 1/4") pour le montage/démontage
du couvercle du compartiment de l'interface
• Guide d'installation (ce guide)
Le guide EXPLORER 540 User and integrator's
manual (réf. 98-148232), ainsi que les versions
du guide d'installation en d'autres langues sont
disponibles en téléchargement dans le Cobham
SYNC Partner Portal. Allez sur le site
www.cobham.com/satcom et sélectionnez
Cobham SYNC Partner Portal > Downloads.
Étape 2 : raccordement des câbles
Afin de maintenir l'indice de protection IP (Ingress Protection) de l'EXPLORER 540 et pour éviter
que des câbles ne soient déconnectés accidentellement, tous les raccordements de câbles sont
effectués dans le compartiment de l'interface situé à l'arrière de l'EXPLORER 540.
Outils :
• Utilisez l'embout Torx fourni pour ouvrir le compartiment de l'interface situé à l'arrière du terminal
• Utilisez un tournevis plat (max. 2 mm de large) pour presser vers le bas les bornes à ressort
• Utilisez un tournevis plat (max. 3,5 mm de large) pour dévisser et fixer les bornes à vis
X2 : Ethernet,
RJ-45
X1 : Ethernet,
bornes à ressort
X7 : châssis GND,
borne à vis
1. Faites passer les câbles par les raccords de câble et les joints (adaptés à un diamètre de câble de
5 à 10 mm). Pour les installations C1D2, utilisez les raccords de câble conformes à NEC 501.10b.
Assurez-vous que les raccords de câble sont bien ajustés.
2. Connectez les câbles en fonction de votre configuration. Consultez le verso de ce guide pour le
brochage, les spécifications et un schéma présentant un exemple de configuration.
Il est possible de faire passer le connecteur RJ-45 du câble LAN par le raccord de câble.
(voir image).
3. Si vous n'utilisez pas la technologie PoE
(Power over Ethernet) pour alimenter
l'EXPLORER 540, raccordez un câble
d'alimentation entre les bornes d'entrée
CC et une alimentation électrique à
courant limité ou une batterie externe
comme décrit ci-dessous.
4. Lorsque tous les câbles sont raccordés,
montez le couvercle du compartiment
de l'interface et serrez les vis à l'aide de
l'embout Torx fourni.
Important ! Si vous avez uniquement
besoin d'installer un câble, montez le
bouchon borgne fourni dans le trou non
utilisé pour maintenir l'indice de protection
z(niveau de protection IP) du terminal.
Pour le raccordement à l'entrée CC :
1. Faites passer le câble par le joint de
câble au niveau de l'entrée CC.
2. Si le câble CC est blindé, insérez
l'extrémité du blindage dans la borne
marquée 3-GND du bornier CC et
serrez la vis à un couple de 4,5 lbf in.
3. Insérez le fil négatif dans la borne
marquée 2-DCIN– du bornier CC et
serrez la vis à un couple de 4,5 lbf in.
4. Insérez le fil positif dans la borne
marquée 1-DCIN+ du bornier CC et
serrez la vis à un couple de 4,5 lbf in.
5. Serrez le raccord de câble.
Terminal EXPLORER 540 avec
kit de montage sur poteau
X6 : USB Micro B
(dans la paroi latérale,
n'est pas visible ici)
X4 : entrée CC,
bornes à vis
X5 : E/S,
bornes à ressort
Étape 1 : insertion de la carte SIM
Une carte BGAN SIM est nécessaire pour les services BGAN M2M ou BGAN de classe 2.
Pour insérer la carte SIM, procédez aux étapes suivantes :
REMARQUE : assurez-vous que l'EXPLORER 540 n'est pas mis sous tension lorsque vous
insérez ou retirez la carte SIM.
1. Ouvrez le couvercle du compartiment de
l'interface situé à l'arrière de l'EXPLORER 540.
Utilisez l'embout Torx fourni pour dévisser
les vis.
2. Localisez le support de carte SIM situé au
centre du compartiment.
3. Faites glisser le verrou pour déverrouiller le
support de carte SIM.
4. Soulevez l'extrémité du support de carte SIM
et insérez la carte SIM comme indiqué sur
l'illustration.
5. Abaissez le support de carte SIM avec la
carte SIM insérée et verrouillez-le.
6. Lorsque tous les câbles sont connectés,
remettez le couvercle en place et serrez
les vis.
REMARQUE : assurez-vous que le PIN de
la carte SIM est soit désactivé ou réglé sur
activation automatique. Pour plus de détails,
consultez le guide EXPLORER 540 User and
integrator's manual.
Étape 3 : installation de l'EXPLORER 540
Un kit de montage sur poteau est compris dans la livraison.
Pour monter l'EXPLORER 540 sur un poteau, suivez les étapes ci-dessous :
1. Fixez la base du support de montage sur
poteau à l'EXPLORER 540 en utilisant la clé
Allen fournie sur les 4 vis. Attention ! La
longueur maximale des vis est de 9 mm ! Des
vis plus longues pourraient endommager
l'EXPLORER 540.
2. Dévissez deux des vis longues du kit de
montage sur poteau pour laisser un côté
ouvert pour le poteau.
3. Placez le kit de montage avec l'EXPLORER 540
autour du poteau comme indiqué sur
l'illustration.
4. Remontez les deux vis longues restantes.
Ne serrez pas complètement les vis jusqu'à
ce que vous ayez effectué le pointage de
l'antenne.
5. Mettez le système sous tension.
Observez la DEL entre les raccords de câble
(voir la description de la DEL au verso).
• DEL verte clignotant rapidement :
Démarrage
• DEL jaune clignotante : pointage
• DEL jaune fixe : avertissement !
Consultez la section Vérification
au verso.
Lorsque la DEL clignote en jaune : tournez et
inclinez l'EXPLORER 540 et utilisez le son de
pointage pour obtenir un signal aussi puissant
que possible (son continu = signal optimal).
Lorsque vous avez trouvé le meilleur signal
possible, serrez toutes les vis du kit de montage
sur poteau pour maintenir l'EXPLORER 540 dans
la position de pointage.
Lorsqu'il a détecté un signal BGAN stable,
l'EXPLORER 540 quitte automatiquement le
processus de pointage.
Lorsque le processus de pointage est terminé,
la DEL change de couleur comme indiqué
ci-dessous :
• DEL verte clignotante :
vérification de la connexion au réseau.
• DEL verte fixe et éteinte ensuite :
système prêt, le processus d'installation
s'est terminé avec succès. La DEL est
désactivée (éteinte) après quelques
minutes.
Remarque : si la DEL émet une lumière jaune fixe, cela signifie que l'installation a échoué et un
avertissement est émis.
Si vous êtes en mesure de connecter un ordinateur localement à l'EXPLORER 540, vous pouvez
utiliser l'interface Web pour suivre la progression à l'écran, consulter les avertissements et relancer
l'installation si nécessaire. Consultez la section Vérification au verso.
Remarque : l'installation échouera si la carte SIM exige une valeur APN définie par un utilisateur et
vous n'avez pas encore saisie celle-ci dans l'EXPLORER 540. Définissez la valeur APN et redémarrez
l'installation. Pour plus de détails, consultez le guide EXPLORER 540 User and integrator's manual.
Si l'équipement est utilisé d'une manière non indiquée par le fabricant, la protection fournie
par l'équipement peut être altérée.
Nettoyage : nettoyez l'extérieur de l'EXPLORER 540 avec un chiffon humide.
