AK-CC55 Multi Coil
Applications
Ce chapitre présente des exemples d'applications :
• 1-3 : Régulation d'un, de deux et de trois évaporateurs
• 4: Régulation des chambres froides à température élevée à l'aide de deux évaporateurs
• 5: Régulation des chambres froides à basse température à l'aide de deux évaporateurs
Un réglage d'application configure les entrées et les sorties de sorte que l'interface de fonctionnement du
régulateur reflète l'application sélectionnée.

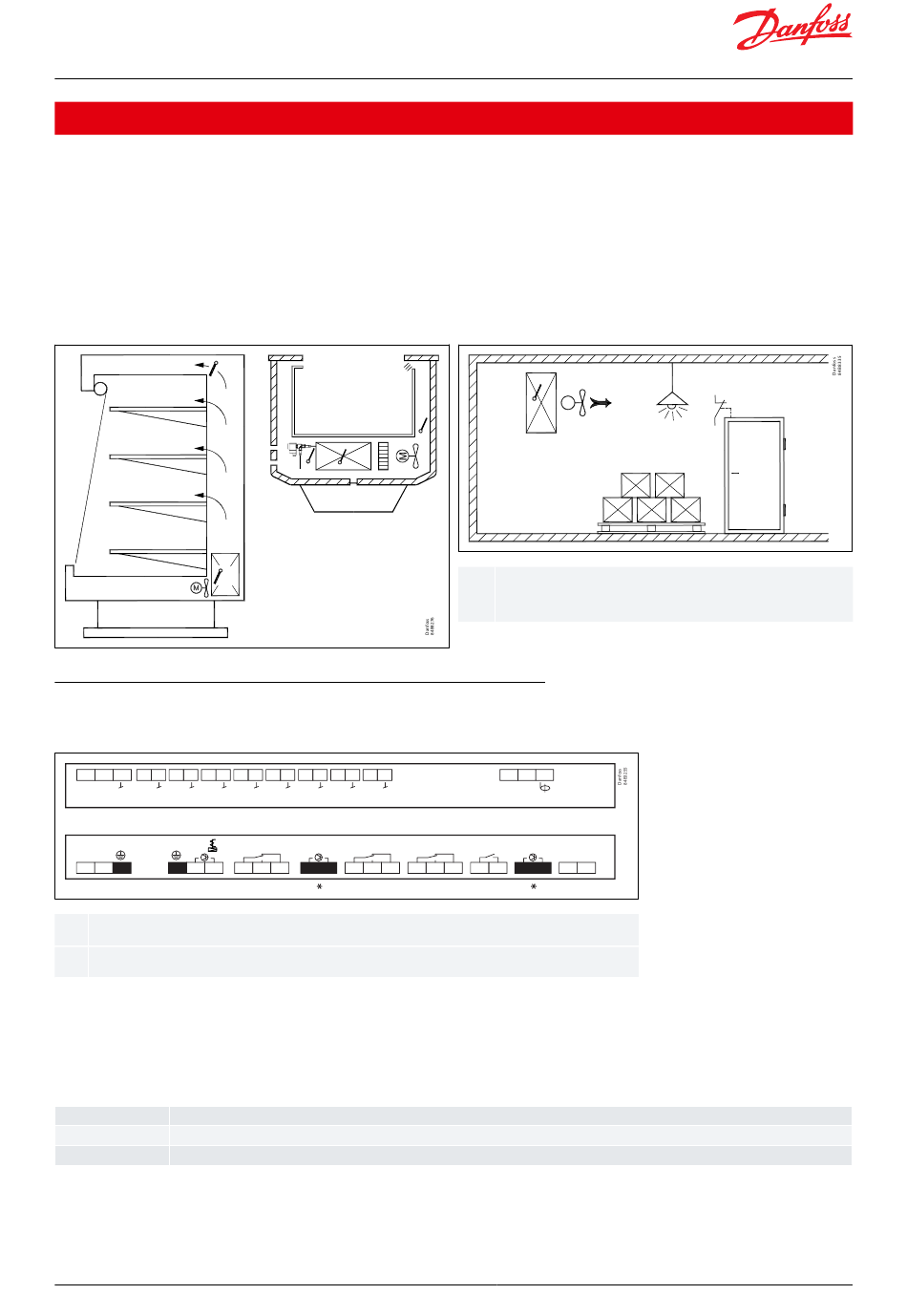

Chiffre 25: Vitrine standard, verticale ou normale, avec un
évaporateur
S₄
S₅
Options de raccordements et d'application de l'AK-CC55
Les étiquettes de raccordement supérieure et inférieure sont disposées comme indiqué sur la figure :
Chiffre 27: Raccordements électriques AK-CC55 Multi Coil
40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71
s
5V
AI2 AI3 AI4
AI1
115 – 230 V AC
AKV
L N
1 2 3 7 8 9
(1) Voir Tableau 8
* Max. 0,5 A – Pas de protection contre les surcharges !
L'AK-CC55 Multi Coil est optimisé pour la régulation de un à trois détendeurs + différentes combinaisons d'éclairage,
de rail antibuée et de relais d'alarme. Il comporte 7 sorties numériques (DO), appelées DO1 – DO7, une sortie
analogique (AO), appelée AO1, 6 entrées analogiques (AI), appelées AI1 - AI6, une entrée pouvant être utilisée
comme DI1 (entrée numérique) ou AI7 (entrée de sonde), et 2 entrées numériques, appelées DI2 - DI3.
Tableau 7: Le régulateur couvre les cinq applications suivantes :
Application 1-3 Régulation d'un, de deux et de trois évaporateurs.
Application 4 Régulation des chambres froides à température élevée à l'aide de deux évaporateurs.
Application 5 Régulation des chambres froides à basse température à l'aide de deux évaporateurs.
© Danfoss | Climate Solutions | 2023.03
S₅
S₂
AI5 AI6 DI1/ DI2 AO1
(1)
AI7 (1) PWM
DO2 DO3 DO4
10 11 12 13 14 15 16 17
Chiffre 26: Configuration de chambre froide avec fonction
de commande de porte, d'éclairage et de chauffage
S
(S )
5
S₄ 4
(S4) Conseil : Sur les chambres froides, la sonde S4
peut être installée à l'entrée d'air de l'évaporateur.
83 84 85
B - A +
MODBUS
DO5 DO6 DO7
DI3
115 – 230 V AC
18 19 20 21 22 23 24 30 31
S
4
