6.4. C APT EUR D E V IT ES SE
Le Levo SL HT est équipé d'un aimant capteur de vitesse situé sur l'interface moyeu arrière/
disque de frein. Des impuretés et/ou des débris métalliques peuvent s'accumuler sur l'aimant
capteur de vitesse. En cas d'une accumulation d'impuretés, l'assistance motorisée peut
s'interrompre et/ou les mesures de la vitesse peuvent être erronées.
Vérifiez régulièrement l'état de propreté de l'aimant capteur de vitesse et nettoyez les
impuretés et/ou les débris métalliques si nécessaire. La fréquence de nettoyage dépend des
conditions et des fréquences des sorties et/ou du matériau de vos plaquettes de frein. Pour
retirer les débris métalliques, vous devez utiliser un aimant plus puissant que l'aimant capteur
de vitesse.
L'aimant capteur de vitesse doit être installé sur le disque de frein arrière au moment de son
montage. Parmi les six vis, quatre sont des vis de disque de frein standard. Les deux autres
vis (M5 x 0,8 de diamètre extérieur du filet x 15 mm de longueur, à tête fraisée plate) fixent
l'aimant capteur de vitesse au disque de frein.

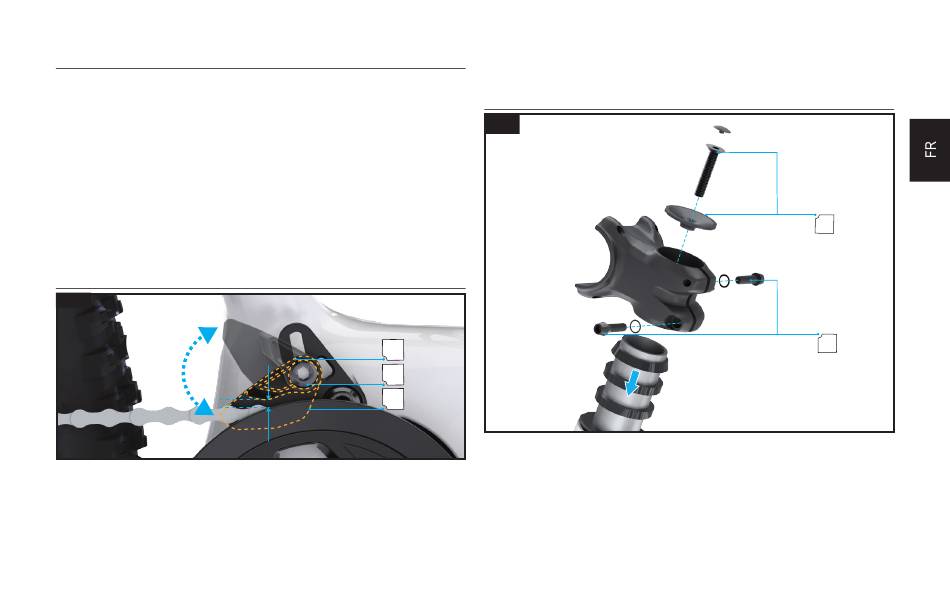

6. 5 . GUI D E - CH A Î NE
6.2
Fig. 6.2
Pour régler la position du guide-chaîne :
Faites passer la chaîne sur la plus petite vitesse.
„
Faites pivoter le guide-chaîne extérieur vers le haut (A).
„
Desserrez la vis du guide-chaîne (B) à l'aide d'une clé hexagonale de 5 mm, puis
„
positionnez le bord inférieur du guide-chaîne intérieur (C) à 5 mm au-dessus de la chaîne.
A
B
C
5 MM
Serrez la vis du guide-chaîne (B) au couple recommandé.
„
Faites pivoter le guide-chaîne extérieur (A) vers le bas pour verrouiller sa position.
„
6 .6 . P OT E NC E
6.3
Fig. 6.3
Installez d'abord la potence sur le pivot de direction, puis le capuchon supérieur et la
„
vis (A) ; enfin, serrez la vis du capuchon supérieur.
Alignez la potence avec la roue avant et serrez les vis arrière de la potence (B) au
„
couple recommandé.
A
B
12
