5.2 Installation de l'analyseur
Dommage dû à la chute du joint vertical
Les joints positionnés verticalement peuvent facilement tomber de la gorge et endommager les capil-
laires en céramique du câblage.
► Pendant l'installation, utilisez une lame de couteau pour maintenir le joint vertical stationnaire.
Condition préalable
● Zone d'installation sans obstacle
Outils nécessaires
● Couteau (cutter)
● Clé
Équipement nécessaire
● Joint cuivre OFHC
Fig. 15:
1 Joint cuivre OFHC
Procédé
1. Insérez le joint cuivre OFHC dans l'analyseur ou la bride du système.
2. Pendant l'installation, utiliser une lame de couteau pour maintenir le joint cuivre OFHC station-
3. Insérez avec précaution l'analyseur dans le système de vide.
4. Insérez les vis supérieures et serrez-les à la main sans utiliser d'outil.
5. Insérez la vis sur le côté opposé.
6. Insérez les vis restantes.
7. Serrez correctement toutes les vis.
8. Évacuez le système de vide et contrôlez si le vide prévu a été obtenu.
Installation à 2 personnes
En fonction de la position d'installation, le travail peut être difficile.
Pfeiffer Vacuum recommande l'assistance d'une deuxième personne pour éviter les dom-
mages.

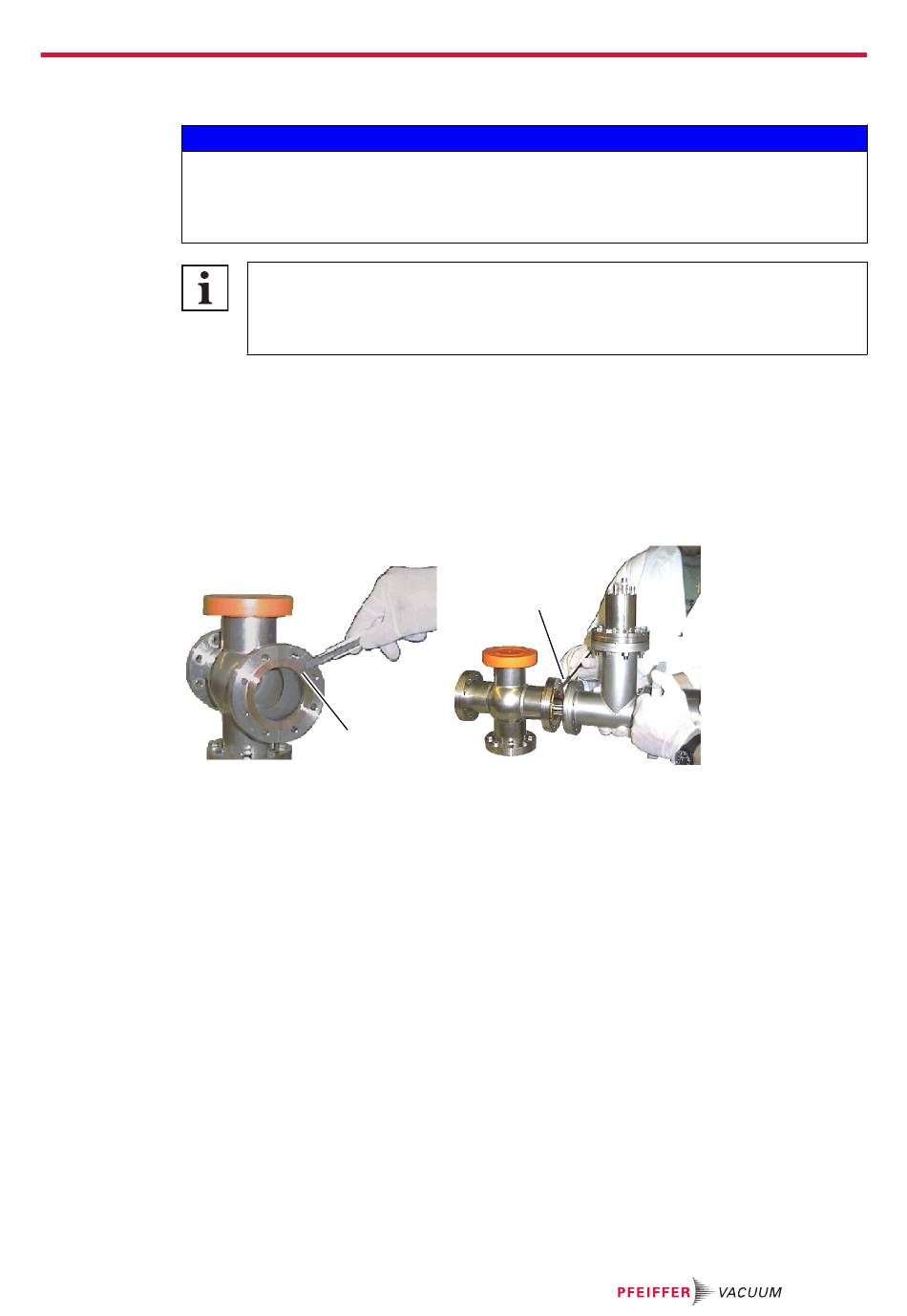

1
Maintien à la verticale du joint à l'aide de la lame de couteau
naire.
– Il ne doit pas y avoir de contact entre la source d'ions et le câblage avec les pièces.
AVIS
2
2
Maintien en place à l'aide de la lame de couteau
Installation
