5.1.2 Préparation du système d'admission de gaz

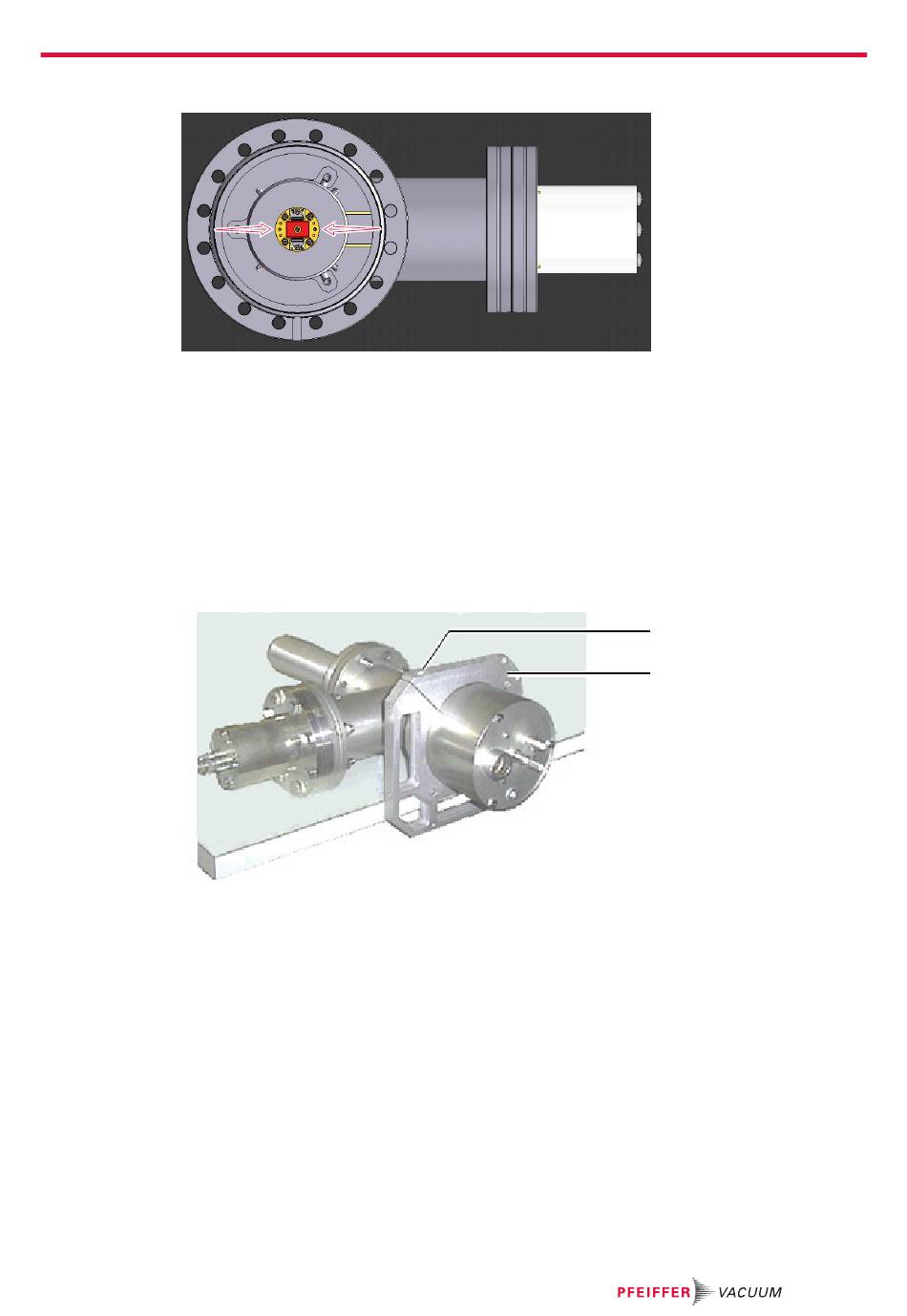

Fig. 9:
Procédé
► Préparez le système d'admission de gaz de manière à pouvoir facilement le raccorder plus tard à
► Marquez l'alignement correct (direction de la flèche) sur la bride du QMA et du système si la sour-
5.1.3 Installation de la plaque de support
Outils nécessaires
● Tournevis, nº 6
Fig. 10:
1 Vis de fixation de côté
Procédé
1. Placez l'analyseur sur le bord de la table.
2. Utilisez le tournevis pour desserrer la vis de fixation de côté sur la plaque de support.
3. Poussez la plaque de support sur la bride de l'analyseur.
4. Alignez la plaque de support de manière à pouvoir facilement maintenir l'analyseur pour le guider
5. Serrez la vis de fixation avec le tournevis.
Alignement correct de la bride du QMA avec la source d'ions C/B
la source d'ions.
ce d'ions à faisceau croisé doit être alignée sur l'alimentation de gaz.
Installation de la plaque de support
dans le système de vide avec l'orientation correcte.
2
Support
Installation
1
2
29/58
