2N IP Verso Manuel D'installation page 174

RELAY1
RELAY2
IN1
IN2
TAMPER

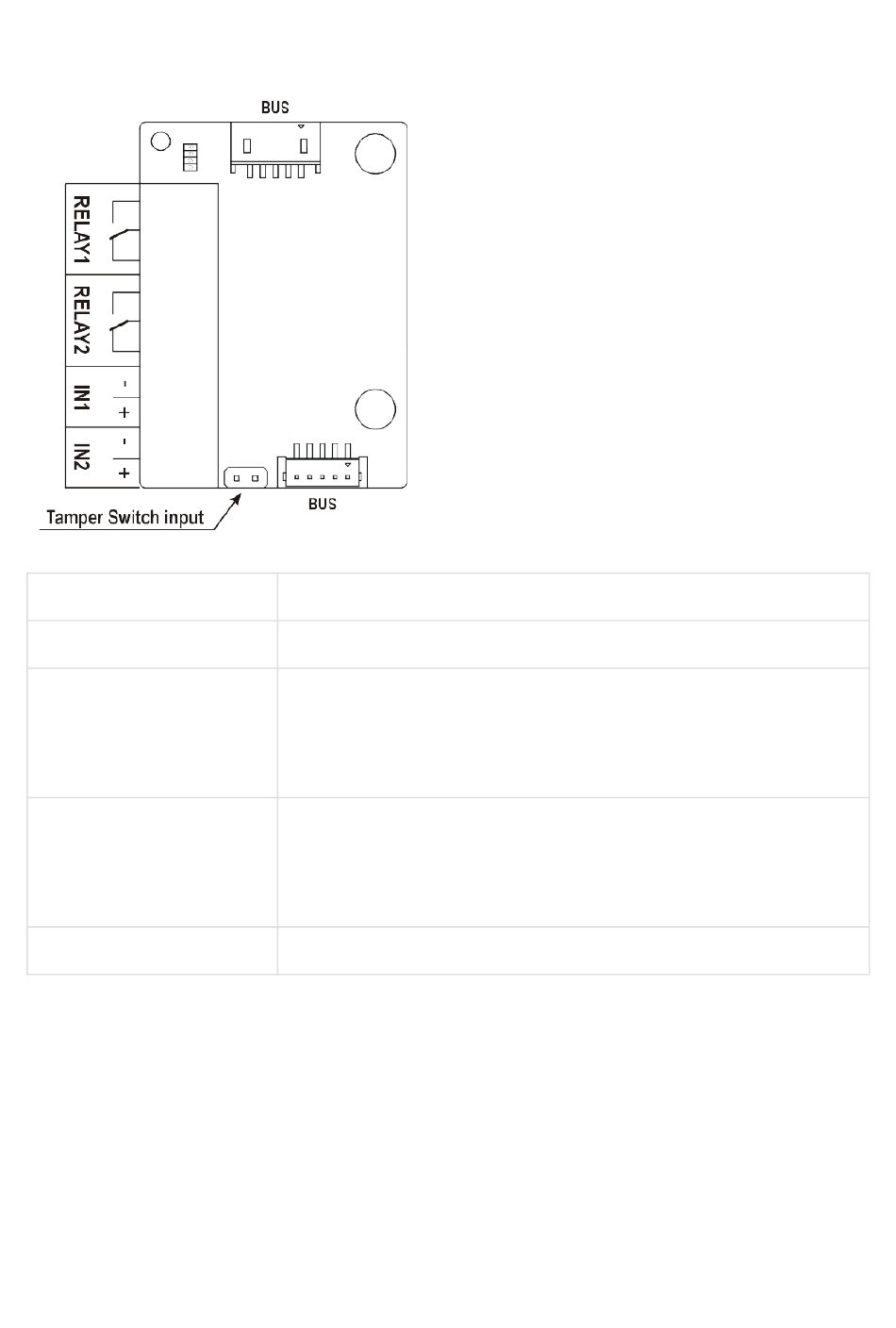

Module 5 boutons
Le module à 5 boutons (réf. 9155035) est l'un des modules du 2N
nombre de boutons sur l'interphone.
• Le module contient deux connecteurs de bus 2N
• Les deux connecteurs sont entièrement interchangeables et peuvent être utilisés à la fois
comme entrées de l'unité principale ou comme sorties vers d'autres modules.
Bornes RELAY1 avec contact 30 V / 1 A AC / DC NO / NC accessible
Bornes RELAY2 avec contact 30 V / 1 A AC / DC NO / NC accessible
Bornes IN1 pour entrée en mode passif / actif (−30 V à +30 V DC)
OFF = ouvert OU UIN > 1,5 V
ON = contact fermé OU UIN < 1,5 V
Bornes IN2 pour entrée en mode passif / actif (−30 V à +30 V DC)
OFF = ouvert OU UIN > 1,5 V
ON = contact fermé OU UIN < 1,5 V
Entrée Commutateur d'autoprotection (9155038) input
2N® IP Verso Manuel d'installation
®
IP Verso et sert à étendre le
®
IP Verso.
174 / 218
